[Vibrant] ODS(Operational Deflection Shape)과 Mode Shape



목차





"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."









ODS(Operational Deflection Shape) 란?

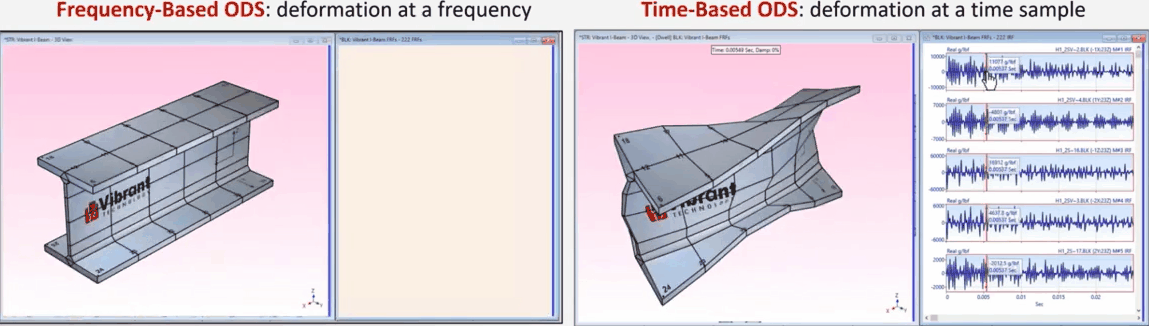

위 그림은 팜테크에서 판매 중인 Vibrant ME Scope 소프트웨어를 사용해서 시편의 ODS를 임팩트 해머로 입력을 주어 분석한 결과 입니다. 그림과 같이 분석은 주파수(Frequency)와 시간(Time) 영역에서 진행되었습니다.



그림과 같이 주파수로 분석 시 사용자가 이해할 수 있는 거동의 형태로 분석이 가능 합니다. 시간 분석 시 실제 입력을 가하고 나오는 반응을 보여 줍니다. 각 그림의 우측에 Cursor를 사용해서 해당 주파수나 시간에서의 상태를 분석할 수 있습니다.





ODS(Operational Deflection Shape)

• The motion (or deformation) of a body at two or more DOFs

두 개 이상의 자유도에서 발생하는 모션을 의미 합니다.







DOF(Degree of Freedom)

• The motion (or deformation) of a body at a point in a direction

바디 측정 포인트에서의 독립 변수입니다. 다른 변수에 영향을 주지 않고 독립적으로 움직입니다.







위 설명으로는 ODS와 모드 형태(Mode Shape) 간에 차이를 이해하기는 쉽지 않습니다. 두 개념 간이 차이는 아래와 같이 정리 됩니다.













ODS와 Mode Shape 비교





• An ODS is a summation of mode shapes
• All resonances are excited at all frequencies



위 그림은 약 40년 전에 ODS를 설명하기 위해 사용한 자료인데 지금도 ODS를 설명하기 최적의 자료로 사용되고 있습니다. ODS는 위에 정의와 같이 각 모드 형태의 합으로 표현 됩니다. 그리고 주파수도 모드형태에서의 해당 고유 주파수(Natural Frequency)가 아닌 전체 주파수에 대해 표현 합니다.

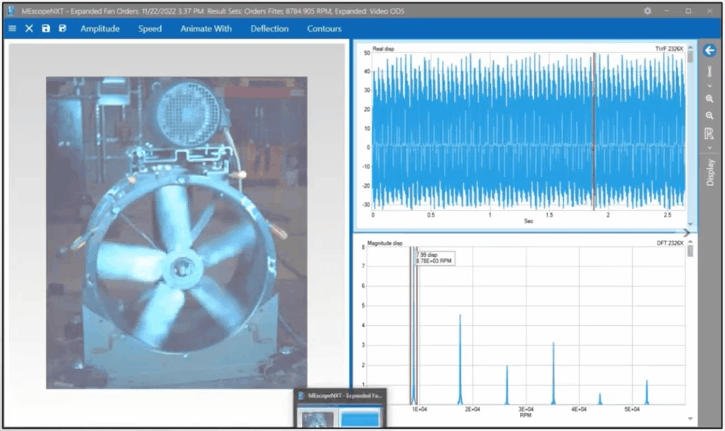

Time Based & Order Based 비디오 ODS
