[Vibrant] 임팩트 시험이란? (What is Impact Testing?)



목차





"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."

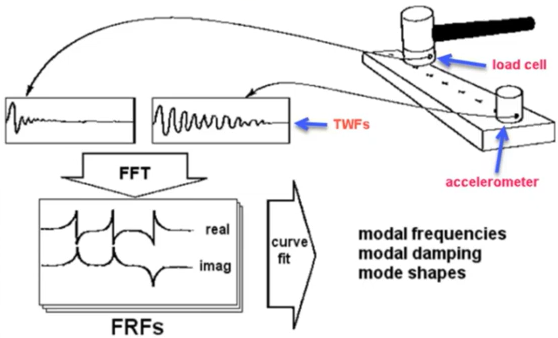

임팩트 시험(Impact Testing)의 정의





Impact Testing

• Excitation of the modes of a test article by applying a force with an impact hammer

임팩트 시험이란 임팩트 해머(Hammer)를 사용해서 시편에 힘을 가하고 모드의 움직임을 결과로 보는 시험 입니다. Impacting은 진동시험기(Shaker, Vibration Equipment)를 사용해서 사인 스윕(Sine Sweep)을 가하는 입력과는 다릅니다.







Acquisition Equipment

• Impact testing requires that the impact force and at least one accelerometer response be simultaneously acquired

계측 장비는 임팩트의 힘과 최소 하나 이상의 가속도 센서를 사용해서 응답을 계측 하는 장비 입니다.







Frequency Response Function (FRF)

• An FRF is defined as the digital frequency transform(DFT) of the accelerometer time waveform(TWF) divided by the DFT of the force TWF

FRF는 시간도메인에서 계측한 힘의 파형과 가속도 파형을 DFT로 주파수 변환하여 나눈 값을 의미 합니다. 넓은 의미에서 전달함수(Transfer function), 전달률(Transmissibility)는 FRF에 포함 됩니다.







Resonance Peaks

• Resonances appear as peaks in an FRF

FRF에서 나타나는 공진 피크 값을 의미 합니다.
