WaveCam 소개

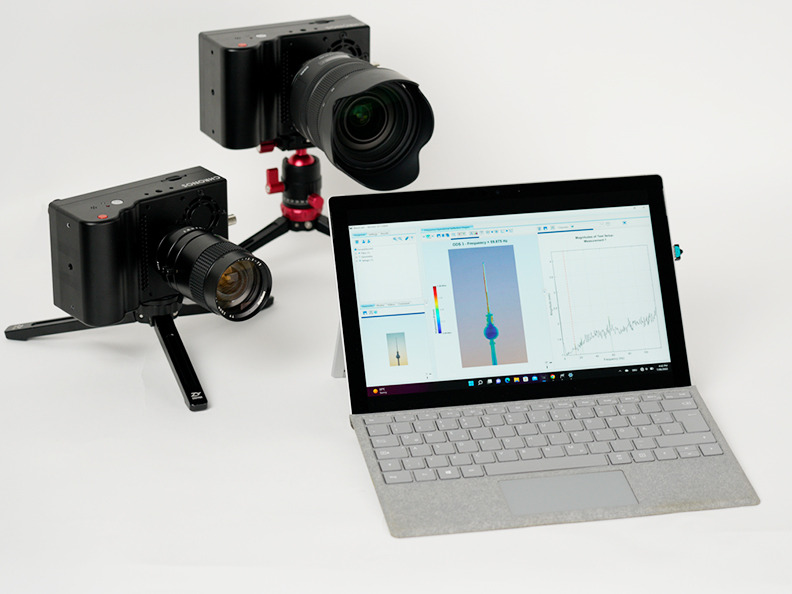

WaveCam은 고속 카메라(high-speed camera)를 이용하여 구조물의 진동을 비접촉 방식으로 측정하고 분석할 수 있는 진동 해석 소프트웨어이다. 일반적인 가속도계(accelerometer)나 레이저 진동계와 같은 접촉식 센서와 달리, WaveCam은 영상 데이터를 기반으로 구조물의 미세한 움직임을 추출하여 진동 특성을 분석한다. 따라서 측정 대상에 센서를 직접 부착하기 어려운 경우나, 넓은 영역의 진동 분포를 동시에 확인해야 하는 경우에 매우 효과적으로 활용될 수 있다.
WaveCam의 주요 기능은 영상 전처리, 시간파형 추출, 주파수 분석 및 시간영역 분석으로 구성된다. 사용자는 Video Wizard 기능을 통해 촬영된 영상을 자르기(cutting), 회전(rotating), 크롭(cropping), 시점 보정(perspective correction) 등의 방식으로 편집할 수 있다. 이후 소프트웨어는 optical flow 기반 알고리즘을 사용하여 영상의 각 픽셀 또는 특징점(feature point)에 대한 시간파형(time waveform)을 추출한다. 이러한 과정은 마치 구조물 표면의 수많은 위치에 가상의 센서를 배치한 것과 유사한 효과를 제공한다.
추출된 시간파형 데이터는 Motion Video(.mv) 프로젝트 파일 형태로 저장되며, 이를 이용하여 구조물의 진동 특성을 시간영역(time domain)과 주파수영역(frequency domain)에서 분석할 수 있다. 주파수 분석(Frequency Analysis) 기능에서는 특정 공진 주파수에서의 진동 형상(Operational Deflection Shape, ODS)을 시각화할 수 있으며, 시간 분석(Time Analysis) 기능에서는 시간에 따른 변위 및 속도 변화를 확인할 수 있다. 또한 WaveCam은 컬러 맵(color map), 애니메이션(animation), 스펙트로그램(spectrogram) 등의 시각화 기능을 제공하여 구조물의 진동 거동을 직관적으로 이해할 수 있도록 지원한다.
특히 WaveCam은 실험 모달 해석(Experimental Modal Analysis)뿐만 아니라 운용 모달 해석(Operational Modal Analysis, OMA)도 지원하며, 이를 위해 CMIF(Complex Mode Indicator Function) 알고리즘을 활용한다. 이를 통해 외부 가진력을 측정하지 못하는 환경에서도 구조물의 고유진동수와 모드 형상을 효과적으로 추출할 수 있다.
Complex Mode Indicator Function(CMIF) 알고리즘
Complex Mode Indicator Function(CMIF) 알고리즘은 구조물의 동특성을 분석하기 위한 대표적인 모달 해석 기법 중 하나이다. 주로 실험 모달 해석(EMA)과 운용 모달 해석(OMA)에서 사용되며, 측정된 진동 신호로부터 구조물의 고유진동수(natural frequency)와 모드 형상(mode shape)을 추출하는 역할을 수행한다. 특히 OMA에서는 외부 가진력(input force)을 직접 측정할 수 없는 경우가 많기 때문에, CMIF는 입력 정보 없이도 구조물의 진동 특성을 식별할 수 있는 매우 유용한 방법으로 평가된다.
CMIF 알고리즘의 기본 원리는 여러 위치에서 측정된 진동 데이터를 주파수 영역으로 변환한 뒤, 각 주파수에서의 응답 관계를 행렬 형태로 구성하고 이를 특이값 분해(Singular Value Decomposition, SVD)하는 것이다. 이 과정에서 계산되는 singular value는 해당 주파수에서의 진동 에너지 크기를 의미하며, 특정 주파수에서 singular value가 급격하게 증가하면 구조물이 그 주파수에서 공진하고 있음을 나타낸다. 따라서 singular value 그래프의 피크는 구조물의 고유진동수에 해당하게 된다.
WaveCam에서는 카메라 영상으로부터 추출된 시간파형 데이터를 기반으로 CMIF를 수행한다. 먼저 여러 채널 중 다른 채널들과 가장 높은 상관관계를 가지는 채널을 기준 입력 채널(projection channel)로 선택한다. 이후 선택된 채널을 기준으로 주파수 응답 함수(Frequency Response Function, FRF)를 계산하고, 각 주파수에 대해 SVD를 수행한다. 이때 얻어지는 left singular vector는 구조물의 모드 형상을 의미하며, 이를 통해 구조물이 어떤 형태로 진동하는지를 시각적으로 확인할 수 있다.
CMIF 알고리즘의 가장 큰 장점은 복잡한 구조물에서도 안정적으로 모드를 분리할 수 있다는 점이다. 특히 감쇠(damping)가 크거나 서로 인접한 모드가 존재하는 경우에도 위상 정보와 감쇠 특성을 포함한 complex mode를 추출할 수 있어 높은 정확도의 모달 해석이 가능하다. 또한 입력 가진력을 직접 측정하지 않아도 되기 때문에, 실제 운용 상태에서 구조물의 진동 특성을 분석하는 OMA 분야에서 매우 널리 활용된다.
이와 같은 특성 때문에 CMIF 알고리즘은 항공우주 구조물, 자동차 부품, 교량 및 건축 구조물, 회전체 시스템 등 다양한 산업 분야에서 구조 건전성 평가(Structural Health Monitoring)와 진동 특성 분석에 활용되고 있다.
