WaveHitMAX MK2: 고정밀 모달 분석을 위한 재현성 기반 충격 입력 시스템(Modal Analysis, Shock, Impact Hammer, ODS)



목차



"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."





WaveHitMAX MK2

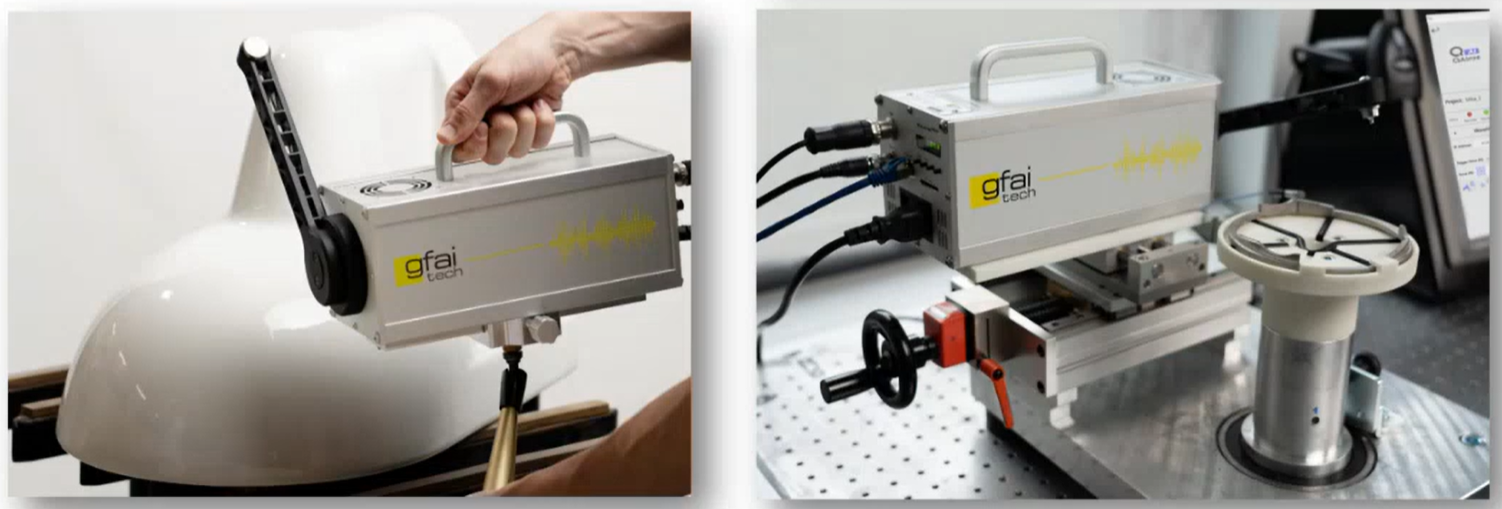

WaveHitMAX, 모달 분석 세팅, 임팩트 해머, 팜테크



MK2는 “Mark 2”의 약자로, WaveHitMAX 장비의 2세대 하드웨어 버전을 의미합니다. 단순한 명칭 변경이 아니라, 기존 MK1 대비 측정 신뢰성, 운용 안정성, 시스템 통합성 측면에서 구조적으로 개선된 모델입니다. 따라서 MK2는 새로운 기능이 추가된 업그레이드 버전이라기보다, 실험 및 산업 환경에서 발생하는 실제 문제들을 해결하기 위해 설계가 재정비된 플랫폼으로 이해하시는 것이 정확합니다.



WaveHitMAX의 기본 역할은 구조물에 재현 가능한 충격 입력을 제공하고, 그 입력 힘을 정확하게 측정하는 것입니다. 이 과정에서 가장 중요한 요소는 입력 신호의 품질입니다. 모달 해석, FRF 분석, Acoustic Resonance Testing, ODS 분석과 같은 모든 동적 특성 평가 기법은 입력과 응답 간의 인과관계가 명확하다는 가정 위에서 성립합니다. 입력 신호가 불안정하거나 힘 크기가 반복마다 달라질 경우, 계산 결과는 물리적 의미를 잃게 됩니다. MK2는 바로 이 입력 신호의 안정성과 신뢰성을 강화하기 위해 개발된 버전입니다.

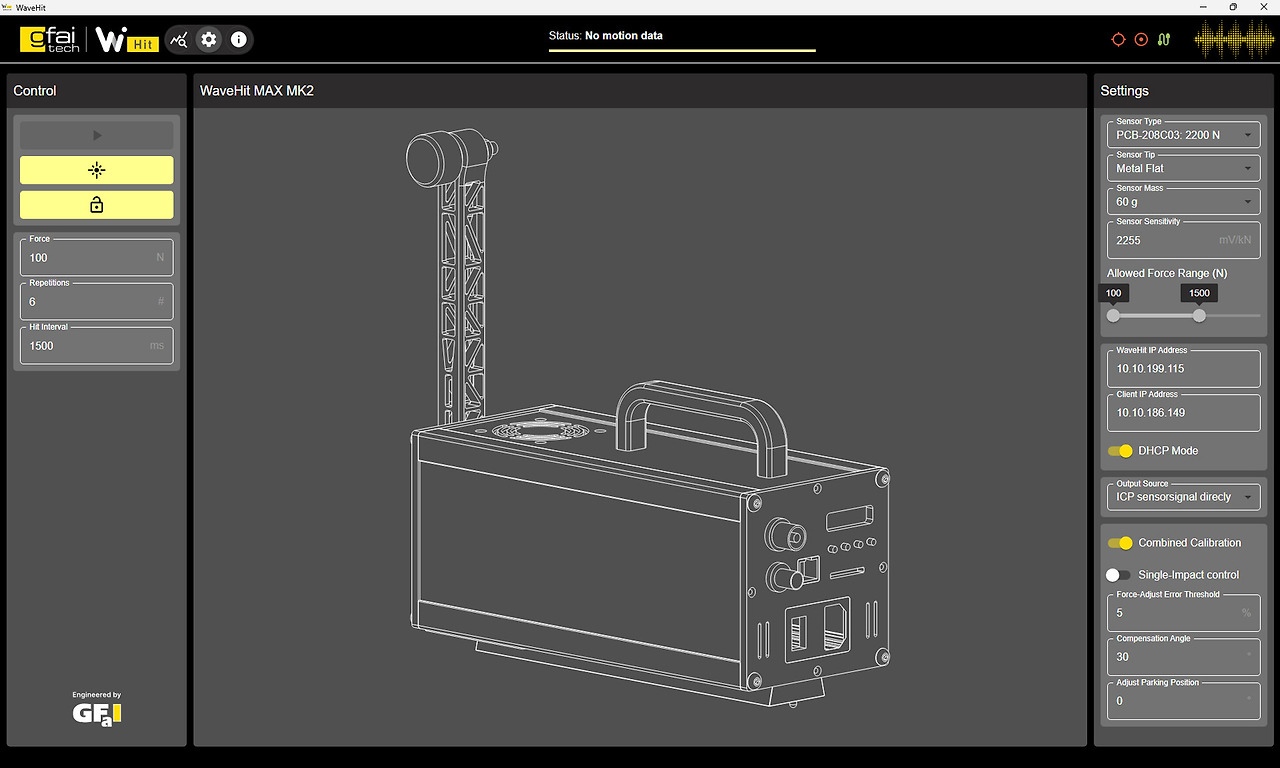

모달 분석, 임팩트 해머 자동 교정 기능, 팜테크



가장 핵심적인 개선 사항 중 하나는 완전 자동 캘리브레이션 기능입니다. 기존 방식에서는 영점 보정(Zero Point Calibration)과 힘 범위 보정(Force Calibration)을 각각 수행해야 했습니다. 이는 사용자의 숙련도에 따라 오차가 발생할 가능성이 있었고, 설정 과정에서 반복 작업이 필요했습니다. MK2에서는 이 두 과정을 통합하여 자동으로 처리합니다. 시스템이 센서 오프셋, 감도, 힘 범위를 스스로 탐색하고 최적화하기 때문에, 사용자는 목표 힘 조건만 설정하면 됩니다. 결과적으로 측정 준비 시간이 단축되고, 사용자 의존성이 감소하며, 실험 반복성이 향상됩니다.



두 번째 중요한 개선은 Force Sensor Direct Output 지원입니다. MK1에서는 내부 신호 처리 결과 중심의 운용 구조였지만, MK2에서는 포스 센서의 원시 신호를 외부 계측 시스템으로 직접 출력할 수 있습니다. 이는 데이터 로거, DAQ 시스템, 모달 해석 소프트웨어 등과의 연동성을 크게 확장합니다. 연구 환경이나 고급 해석 환경에서는 입력 신호를 별도로 분석하거나 다른 센서 데이터와 결합해야 하는 경우가 많습니다. Direct Output 기능은 이러한 요구 사항을 충족시키며, 시스템 통합 설계 측면에서 필수적인 요소로 작용합니다.

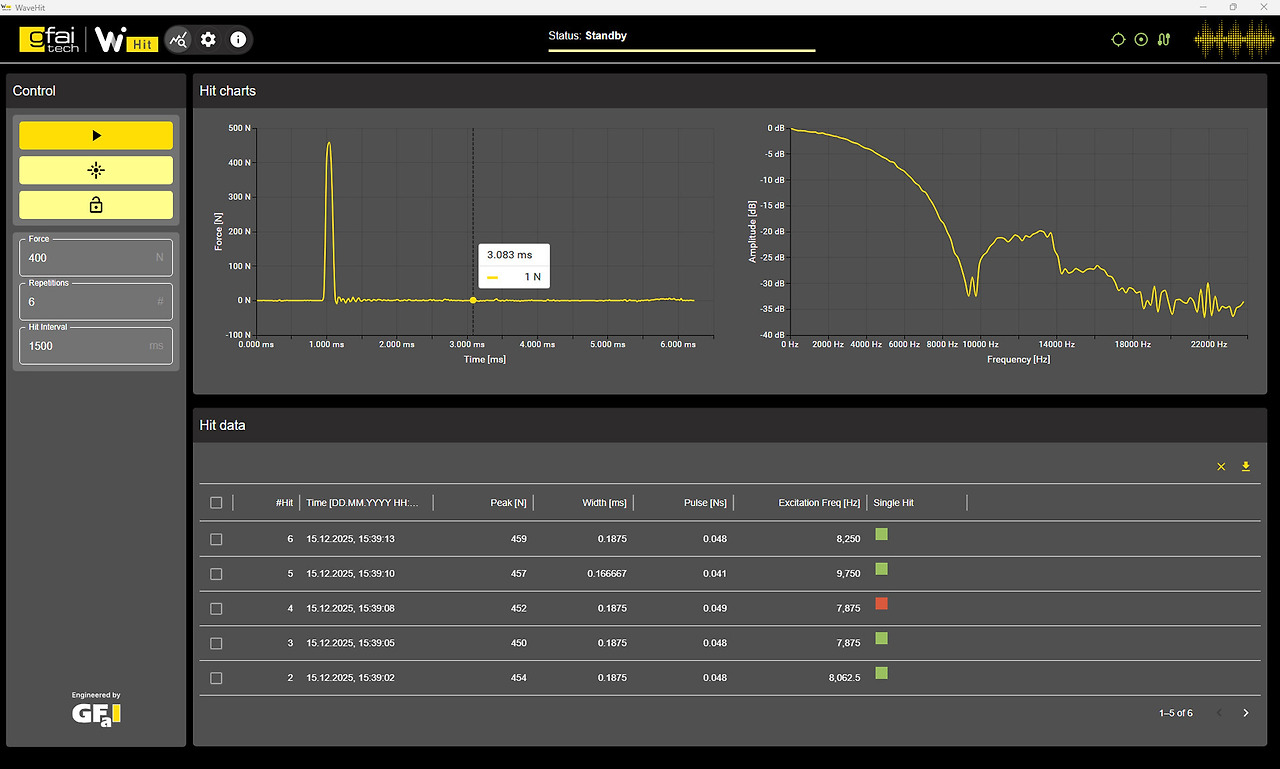

모달 분석, 싱글 히트 소프트웨어 측정 결과, 팜테크



세 번째로 중요한 부분은 Single Hit Evaluation 기능의 안정성 강화입니다. 충격 해머 기반 측정에서 가장 빈번하게 발생하는 문제는 Double Hit입니다. 이는 힘 입력이 두 번 발생하는 현상으로, FRF 계산, Coherence, 모달 파라미터 추정에 심각한 왜곡을 유발합니다. MK2는 충격 파형을 실시간으로 분석하여 단일 충격 여부를 자동 판별합니다. 이를 통해 잘못된 입력 데이터를 즉시 감지하고, 측정 중단 또는 데이터 무효화가 가능해집니다. 특히 레이저 바이브로미터, 고감도 센서, 비접촉 측정 시스템과 결합되는 환경에서는 이러한 기능이 실험 신뢰성을 좌우합니다.

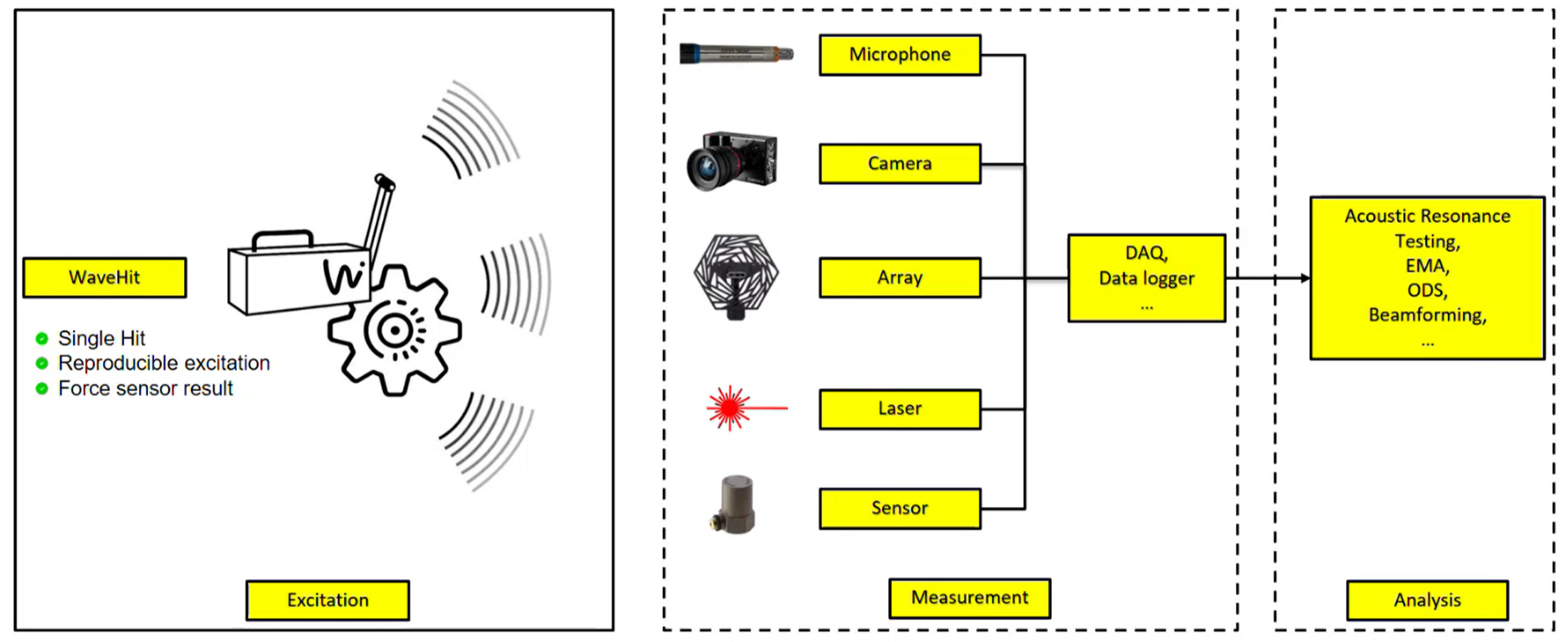

WaveHit 적용 범위, 모달 분석, ODS, 팜테크



운용 측면에서도 MK2는 실질적인 개선을 제공합니다. Ethernet 기반 자동 연결 구조는 네트워크 설정 문제를 최소화하며, 설치 및 초기 구동 과정에서 발생하는 오류를 줄입니다. 이는 생산 라인, 반복 검사 환경, 이동형 계측 환경에서 중요한 요소입니다. 장비 연결 문제는 실제 현장에서 가장 많은 시간을 소모하는 요인 중 하나이며, MK2는 이를 구조적으로 단순화했습니다.





결과적으로 MK2가 필요한 이유는 기능 추가보다는 측정 시스템의 물리적 안정성과 데이터 신뢰성 확보에 있습니다. 충격 입력 기반 분석 기법은 입력 품질에 절대적으로 의존합니다. 입력 힘의 정확성, 반복성, 단일 충격 보장, 신호 처리 안정성, 외부 시스템 연동성은 모두 결과 해석의 전제 조건입니다. MK2는 이러한 전제 조건을 사용자 숙련도와 무관하게 안정적으로 만족시키도록 설계된 하드웨어 플랫폼입니다.





해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
