자동차 풍동(Automotive Wind Tunnel)은 차량이 실제로 도로를 주행할 때 마주하는 공기의 흐름을 지상에 고정된 시설에서 정밀하게 재현하는 핵심 연구 개발 장비입니다. 이를 통해 자동차의 공기역학적 특성, 연비, 주행 안정성, 소음 등 다양한 성능을 측정하고 개선합니다. 전산 유체 역학(CFD) 시뮬레이션이 초기 설계 단계에서 중요한 역할을 하지만, 풍동 실험은 실물 차량이나 정밀 모델을 통해 물리적으로 검증하는 최종적이고 가장 신뢰도 높은 단계입니다.
풍동 시험 주요 목적 및 측정 항목
자동차 풍동 실험의 목적은 단순히 바람을 불어보는 것을 넘어, 다양한 주행 시나리오에서 발생하는 복잡한 물리 현상을 분석하는 데 있습니다.
- 공기역학 성능 (Aerodynamics)
- 항력 (Drag, ): 차량이 앞으로 나아가는 것을 방해하는 공기 저항입니다. 항력이 낮을수록 연비와 최고 속도가 향상됩니다.
- 양력 (Lift, ): 차량을 위로 들어 올리거나 아래로 누르는 힘입니다. 고속 주행 시 차체가 뜨는 것을 방지하고 접지력을 높여 안정성을 확보하는 것이 중요합니다.
- 횡력 (Side Force, ): 측풍(옆바람)이 불 때 차량을 옆으로 미는 힘으로, 주행 안정성과 직결됩니다.
- 공력소음 (Aeroacoustics)
- 고속 주행 시 사이드미러, A-필러, 차체 단차 등에서 발생하는 풍절음(Wind Noise)의 원인을 파악하고 줄이는 것을 목표로 합니다. 정숙한 실내 환경은 차량의 고급감을 결정하는 중요한 요소입니다.
- 엔진 및 브레이크 냉각 (Cooling Performance)
- 라디에이터 그릴을 통과하는 공기 흐름을 분석하여 엔진, 배터리, 브레이크 등 주요 부품의 냉각 효율을 평가하고 최적화합니다.
- 주행 안정성 (Driving Stability)
- 돌풍이나 대형 차량을 지날 때 발생하는 급격한 공기 흐름 변화에 차량이 얼마나 안정적으로 자세를 유지하는지 평가합니다.
- 오염 관리 (Contamination Management)
- 비나 눈이 올 때 와이퍼의 성능, 흙탕물이 측면 유리나 후방 카메라에 튀는 현상 등을 분석하여 운전자의 시야 확보 능력을 개선합니다.
풍동 시험 핵심 원리 및 구조
자동차 풍동은 거대한 폐쇄형 고리(Closed-loop) 구조를 가지는 것이 일반적입니다. 공기를 한 번 사용하고 버리는 것이 아니라 지속해서 순환시켜 에너지 효율을 높이고, 외부 환경의 영향 없이 일관된 실험 조건을 유지하기 위함입니다.
- 대형 팬 (Fan/Blower): 풍동의 심장으로, 거대한 모터로 구동되어 수 메가와트(MW)의 전력을 소모하며 공기를 순환시킵니다.
- 코너 베인 (Turning Vanes): 풍동의 각 모서리에 설치된 여러 겹의 날개입니다. 공기가 부드럽게 방향을 전환하도록 유도하여 와류(Turbulence) 발생을 억제하고 에너지 손실을 최소화합니다.
- 열 교환기 (Heat Exchanger): 공기가 압축되고 순환하면서 마찰로 인해 온도가 올라갑니다. 이를 식혀 공기 밀도를 일정하게 유지함으로써 실험의 정확도를 높입니다.
- 정류부 (Settling Chamber) 및 스크린 (Screens): 넓은 공간에 허니컴(벌집 모양 구조물)과 미세한 망(Screen)을 설치하여 팬에서 온 불규칙하고 거친 공기 흐름을 안정적이고 균일한 직선 흐름으로 만듭니다.
- 노즐 (Nozzle): 정류부를 통과한 공기를 좁은 통로로 보내면서 유속을 급격히 증가시키는(베르누이 원리) 장치입니다. 이곳을 지나며 공기는 시험에 필요한 속도(최대 250~300km/h)에 도달합니다.
- 시험부 (Test Section): 실제 차량이나 모델이 위치하는 공간입니다. 이곳의 바닥에는 롤링 로드(Rolling Road) 또는 **무빙 벨트 시스템(Moving Belt System)**이 설치되어, 차량의 바퀴를 회전시키고 지면이 움직이는 효과를 시뮬레이션합니다. 이는 실제 도로 주행 시 차체 하부의 공기 흐름을 정확히 재현하는 데 필수적입니다.
- 디퓨저 (Diffuser): 시험부를 통과한 고속의 공기가 다시 넓은 공간으로 퍼지면서 속도를 서서히 줄이고 압력을 회복시키는 구간입니다. 이를 통해 팬이 공기를 다시 순환시키는 데 필요한 에너지를 줄일 수 있습니다.
풍동 시험 측정 기술 및 장비
- 힘 측정 장비 (Force Balance): 시험부 바닥 아래에 위치한 거대한 저울 시스템입니다. 차량이 받는 항력, 양력 등 미세한 힘과 모멘트를 정밀하게 측정합니다.
- 유동 시각화 (Flow Visualization): 스모크(연기)나 헬륨 비눗방울을 공기 중에 분사하여 공기의 흐름을 눈으로 직접 확인합니다.
- 입자 영상 유속계 (PIV, Particle Image Velocimetry): 공기 중에 미세 입자를 뿌리고 레이저를 쏘아 입자의 움직임을 초고속 카메라로 촬영, 특정 영역의 공기 속도와 방향을 벡터(Vector) 형태로 정량 분석하는 첨단 기술입니다.
- 압력 측정 (Pressure Measurement): 차량 표면에 수백 개의 미세한 구멍(Pressure Tap)을 뚫어 각 지점의 압력 분포를 측정하고, 이를 통해 공기역학적 특성을 상세히 분석합니다.

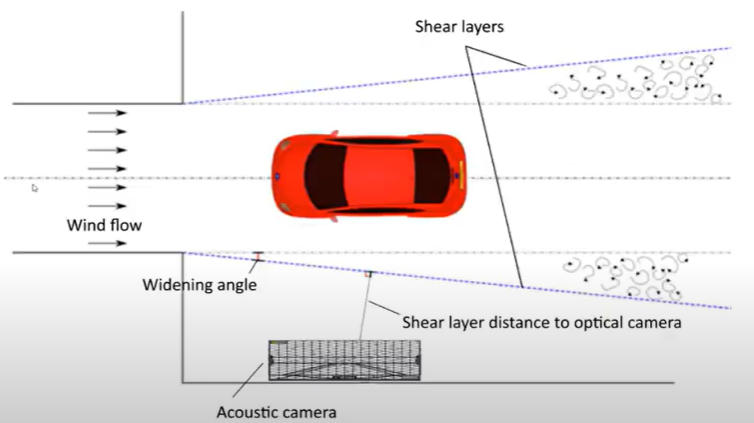

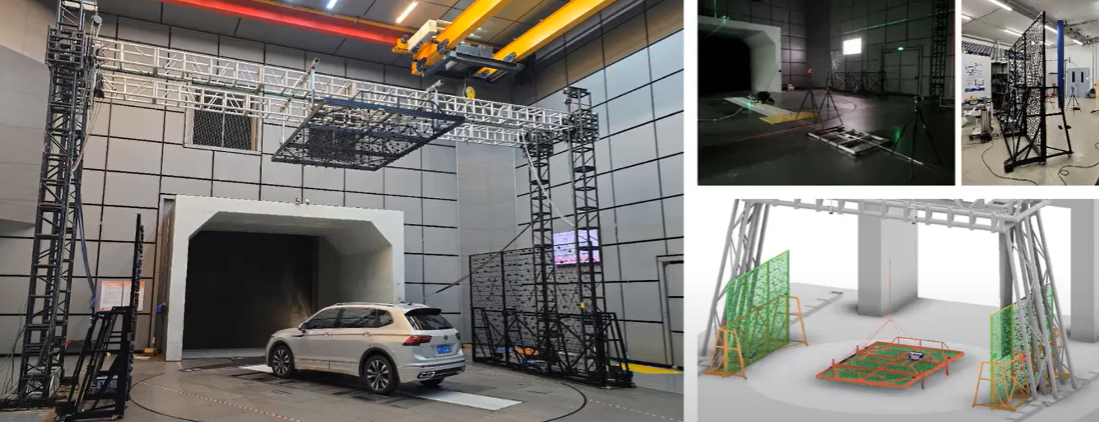

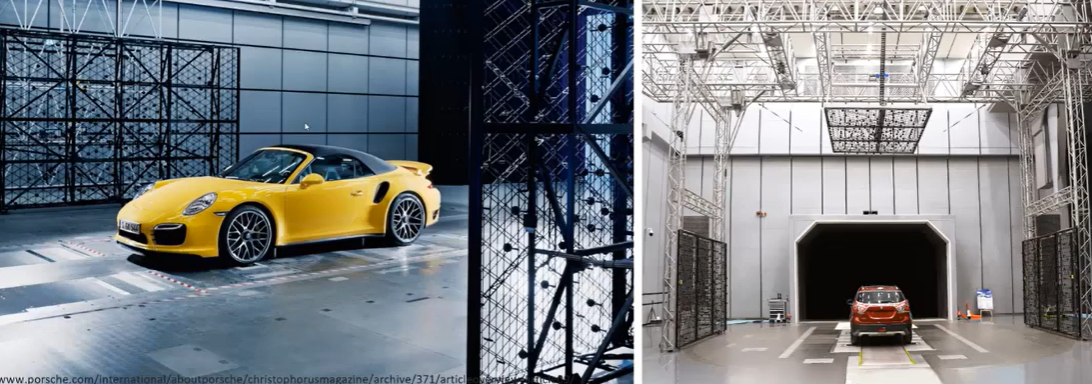

- 음향 카메라 (Acoustic Camera) / 마이크로폰 어레이: 수십, 수백 개의 마이크로폰을 배열하여 소음이 발생하는 위치와 크기를 시각적으로 정확히 찾아냅니다.
기술적 과제와 미래
자동차 풍동 기술은 전산 유체 역학(CFD)과 상호 보완하며 발전하고 있습니다. CFD가 설계 초기 단계에서 수많은 아이디어를 빠르게 스크리닝한다면, 풍동은 최종 단계에서 가장 정확한 물리적 검증 데이터를 제공합니다.
미래의 풍동 기술은 더욱 정교한 지면 효과 시뮬레이션, 실제 도로의 돌풍이나 추월 상황을 재현하는 동적 테스트(Dynamic Testing), 그리고 AI를 활용한 데이터 분석 자동화 등으로 발전하며 자율주행차, 전기차 시대에 맞는 더욱 안전하고 효율적인 자동차 개발에 기여할 것입니다.
