HydroVision SeaStar24이란?

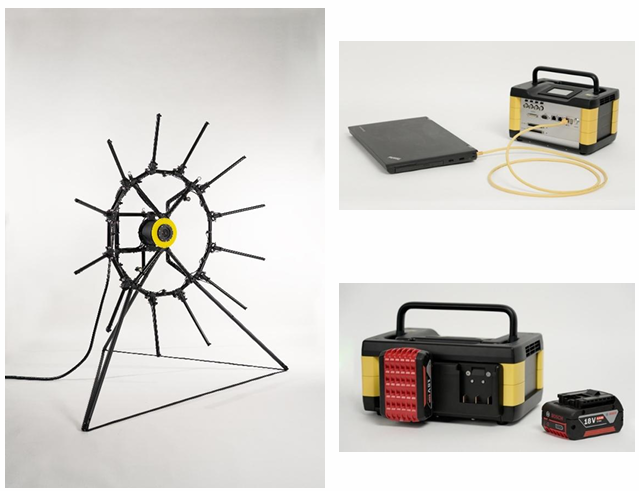

HydroVision SeaStar24, 수중 음향 시각화 장비, Underwater Acoustic Sound, 팜테크





gfai tech에서 선보인 HydroVision SeaStar24는 수중의 소리를 실시간으로 시각화하여 소음원의 위치를 정밀하게 파악할 수 있는 세계 최초의 완전 기능형 수중 음향 카메라입니다. 이 시스템은 수중 가시성이 낮은 환경에서도 소리를 추적하여 소음의 근원지를 명확하게 밝혀낼 수 있도록 설계되었습니다.



특히 소리를 직접 내보내어 반사파를 읽는 기존의 소나(Sonar) 방식과 달리, 외부의 소리를 수신만 하는 100% 패시브(Passive) 시스템으로 작동합니다. 이러한 방식은 신호 전달 과정에서 발생하는 노이즈가 없고 해양 생태계에 간섭을 주지 않으며, 외부 장치에 의해 탐지되지 않는다는 강력한 장점을 가집니다.





장비 사양 및 하드웨어 구성

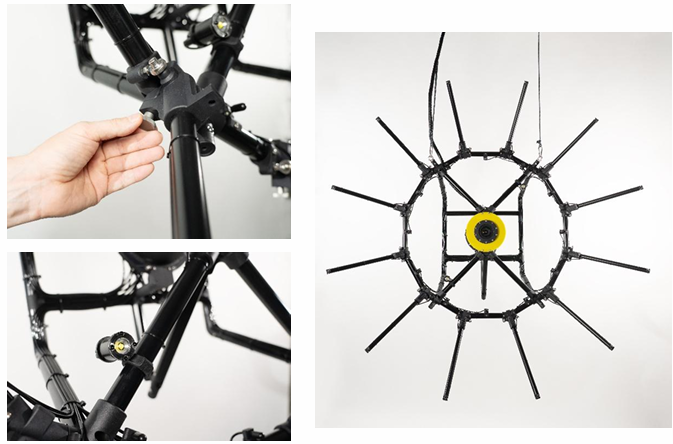

HydroVision SeaStar24 구조, 수중 음향 시각화 장비, Underwater Acoustic Sound, 팜테크





SeaStar24는 정밀한 음향 로컬라이징을 위해 총 24개의 하이드로폰이 더블 링(Double-Ring) 기하학 구조로 배치되어 있습니다. 장비의 전체 직경은 1.84m이며, 현장에서의 이동과 설치가 용이하도록 접이식 구조를 채택하였습니다. 현재 최대 34m 깊이까지 테스트를 완료하였으며, 통상적으로 수심 100m 미만에서의 측정에 최적화되어 있습니다.



데이터 전송을 위해 30m 길이의 이더넷 및 24채널 마이크로폰 케이블이 사용되며, 본체 중심부에는 플렉시글라스 컨테이너에 보호된 이더넷 카메라가 장착되어 시각적 정보와 음향 정보를 결합합니다. 기록 장치로는 gt4-10 모바일 데이터 레코더를 사용하며, 이는 18V 배터리로 구동되어 선박이나 부표 등 전원 공급이 제한적인 환경에서도 독립적으로 운용할 수 있습니다.





주요 활용 분야 및 기술력

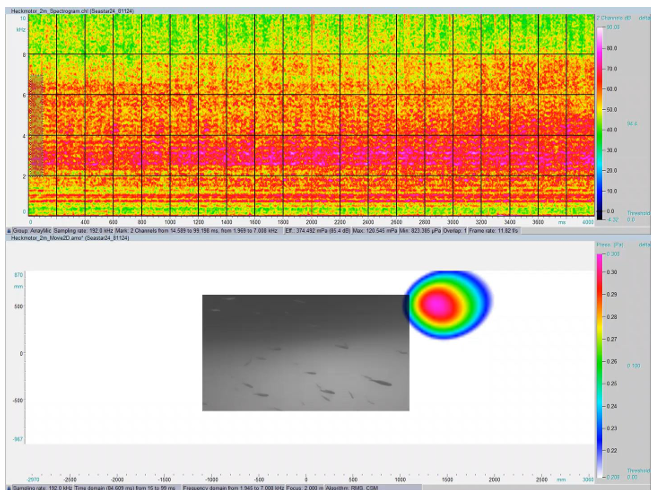

GFAI, 수중 음향 분석 화면, Underwater Acoustic Sound, 팜테크







이 장비는 다양한 해양 산업 및 연구 분야에서 혁신적인 솔루션을 제공합니다. 조선 산업에서는 선박 엔진의 소음을 분석하고 위치를 파악하는 데 사용되며, 해양 인프라 측정이나 해양 생물의 소리 연구에도 활용됩니다. 특히 시각적 한계를 넘어선 거리에서도 소리를 통해 정확한 위치 파악(Sub-100mm 정확도)이 가능하여 2D 및 3D 음향 맵핑을 수행할 수 있습니다.

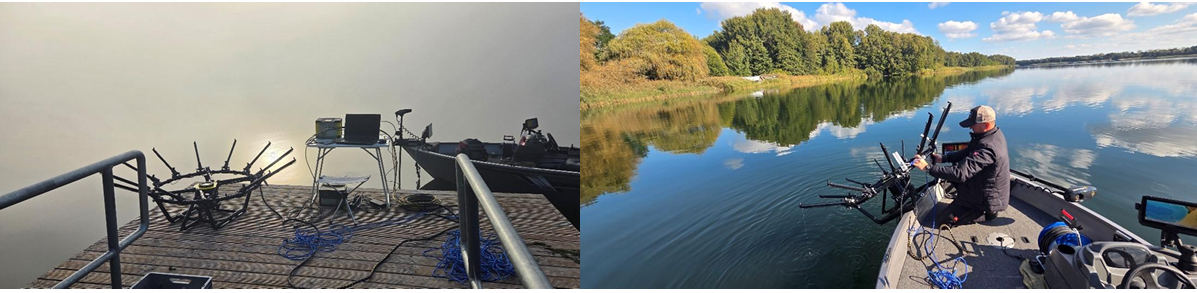

수중 소음 분석 독일 실습, gfai, 팜테크



SeaStar24는 현재 기술 성숙도(TRL) 7단계에 도달하여 실제 환경에서 성능이 검증된 상태입니다. 또한 모듈식 시스템으로 설계되어 사용자의 요구에 따라 장비의 크기, 기하학적 형상, 채널 수 등을 자유롭게 맞춤 설정(Customizable)할 수 있다는 점이 특징입니다.







해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
