WaveCam이란?
WaveCam은 gfai tech에서 제공하는 비접촉식 진동 해석 솔루션으로, 카메라로 촬영한 영상만으로 구조물이나 기계의 미세한 움직임을 분석할 수 있는 시스템입니다. 일반적인 진동 측정은 센서를 대상물에 직접 부착해야 하지만, WaveCam은 영상을 기반으로 진동을 측정하기 때문에 넓은 영역을 한 번에 확인할 수 있다는 장점이 있습니다. 따라서 사람이 육안으로 확인하기 어려운 작은 흔들림이나 변형도 보다 직관적으로 파악할 수 있으며, 설비나 구조물의 거동을 시각적으로 이해하는 데 매우 유용합니다.
동작 원리

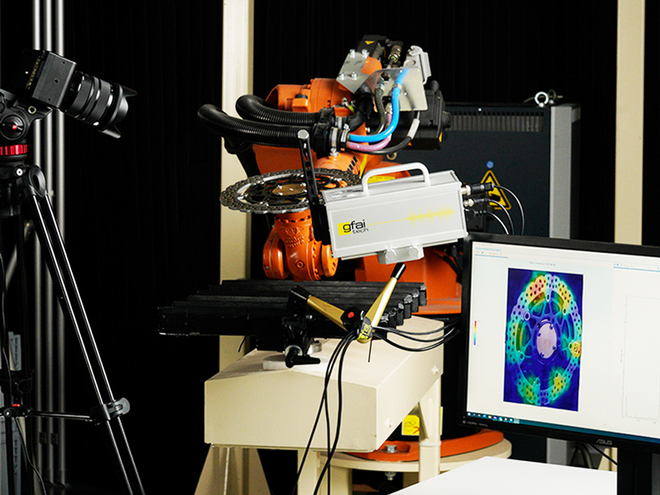

WaveCam은 연속된 영상 프레임 사이의 아주 작은 위치 변화를 추적하는 영상 처리 기술을 기반으로 동작합니다. 즉, 촬영된 영상 속 각 지점의 움직임을 계산하여 눈에 잘 보이지 않는 미세 진동을 증폭해 보여 주고, 동시에 시간에 따른 변화와 주파수 성분까지 분석합니다. 이 과정에서 특정 부위가 어느 정도 흔들리는지, 어떤 주파수에서 크게 반응하는지, 구조물이 어떤 형상으로 변형되는지를 시각적으로 표현할 수 있습니다. 쉽게 말해 WaveCam은 단순히 영상을 확대하는 것이 아니라, 영상 속 움직임을 정량적인 진동 데이터로 바꾸어 해석하는 기술이라고 보시면 됩니다.
활용 분야
WaveCam은 산업 설비, 회전기계, 구조물, 자동차 부품, 연구개발 시험 등 매우 다양한 분야에서 활용될 수 있습니다. 예를 들어 모터, 팬, 펌프, 터빈과 같은 설비에서는 이상 진동, 공진, 정렬 불량, 베어링 문제 등을 찾는 데 사용할 수 있고, 교량이나 건물 같은 대형 구조물에서는 실제 운전 상태에서 어떤 부분이 어떻게 흔들리는지 파악하는 데 도움이 됩니다. 또한 자동차나 기계 부품 개발 과정에서는 시제품의 진동 특성을 비교하거나, 설계 변경에 따라 응답이 어떻게 달라지는지 확인하는 데도 적합합니다. 이런 특성 때문에 유지보수, 품질 검증, 성능 시험, 설계 개선까지 폭넓게 활용할 수 있습니다.
WaveCam의 장점과 의미
WaveCam의 가장 큰 장점은 센서를 붙이지 않고도 넓은 영역의 진동을 동시에 볼 수 있다는 점입니다. 이로 인해 측정 준비 시간이 줄어들고, 접근이 어려운 부품이나 대형 구조물도 비교적 쉽게 분석할 수 있습니다. 또한 진동을 단순 수치가 아니라 영상 기반으로 시각화해 주기 때문에, 문제 부위를 빠르게 찾고 원인을 이해하는 데 효과적입니다. 결국 WaveCam은 보이지 않는 미세 진동을 눈에 보이도록 만들고, 이를 분석 가능한 정보로 바꾸어 주는 도구로서, 산업 현장과 연구 분야 모두에서 매우 실용적인 기술이라고 할 수 있습니다.
해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다. 관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
