WaveHitMax 이란?

WaveHitMax 자동 모달 시험, 임팩트 해머, 팜테크



WaveHitMax는 임팩트 해머를 이용한 시험에서 항상 일정하고 재현성 있는 단일 타격을 자동으로 수행하기 위한 자동 가진 장치입니다. 일반적인 수동 임팩트 해머 시험에서는 작업자의 숙련도, 타격 위치, 타격 세기, 더블 히트 발생 여부에 따라 시험 결과가 달라질 수 있습니다. 특히 얇고 가벼운 시편, 쉽게 움직이는 부품, 반복 시험이 필요한 생산 현장에서는 동일한 조건으로 타격하는 것이 쉽지 않습니다.



WaveHitMax는 이러한 문제를 해결하기 위해 개발된 장비로, 시험 대상물에 원하는 힘으로 한 번의 정확한 타격을 가하고, 그 결과를 실시간으로 평가할 수 있도록 지원합니다. 사용자는 필요한 힘 범위와 시험 조건을 설정하면 되며, 장비는 영점과 힘 범위를 감지하여 시험 대상물에 적절한 충격을 가합니다. 또한 해머와 시험 대상물 사이의 위치가 약간 변하더라도 별도의 재설정 없이 위치 변화를 보정할 수 있어, 스펀지 위에 놓인 가벼운 부품이나 타격 후 미세하게 움직이는 구조물에도 안정적으로 적용할 수 있습니다. 따라서 수동 타격에서 자주 발생하는 더블 히트 문제를 줄이고, 작업자에 따른 편차를 최소화할 수 있습니다.



임팩트 해머 분석 소프트웨어, 모달 분석, 팜테크

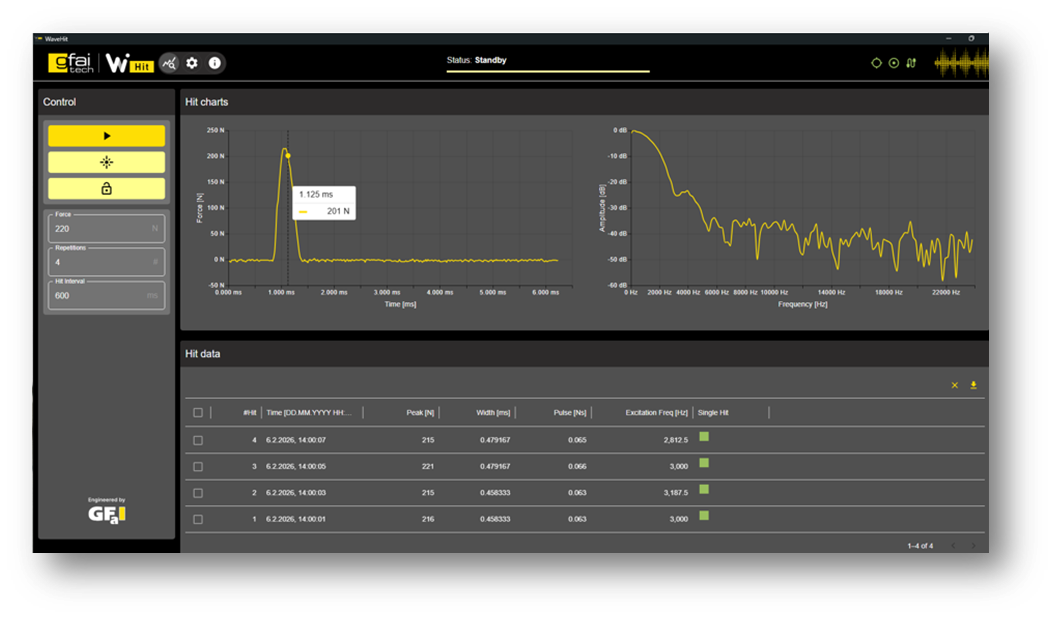

WaveHitMax는 전용 WaveHit GUI 소프트웨어를 통해 장비를 제어할 수 있으며, 각 타격 결과는 색상 코드로 즉시 평가되어 사용자가 타격 품질을 빠르게 확인할 수 있습니다. 또한 타격 데이터는 CSV 형식으로 내보낼 수 있어 후처리, 보고서 작성, 기존 분석 시스템과의 연동이 용이합니다. MK2 버전의 경우 ICP 힘 센서의 신호를 직접 출력할 수 있어, 외부 DAQ나 타사 분석 장비에서 힘 신호를 받아 FRF 분석 등에 활용할 수 있습니다.



주요 적용 분야와 활용 장점



WaveHitMax는 실험 모달 분석(Experimental Modal Analysis) 분야에 특히 적합합니다. 구조물의 고유진동수, 모드 형상, 감쇠 특성 등을 분석하기 위해서는 입력 힘이 정확하고 반복 가능해야 합니다. 이 장비는 ICP® 힘 센서를 이용해 타격 힘 신호를 측정하며, 레이저 도플러 진동계, 가속도 센서, 마이크로폰, 카메라, 센서, DAQ 및 데이터 로거 등 다양한 측정 장비와 함께 사용할 수 있습니다. 이를 통해 FRF 분석, ODS 분석, 음향 공진 분석, 빔포밍 등 여러 진동·소음 분석 업무에 활용할 수 있습니다.

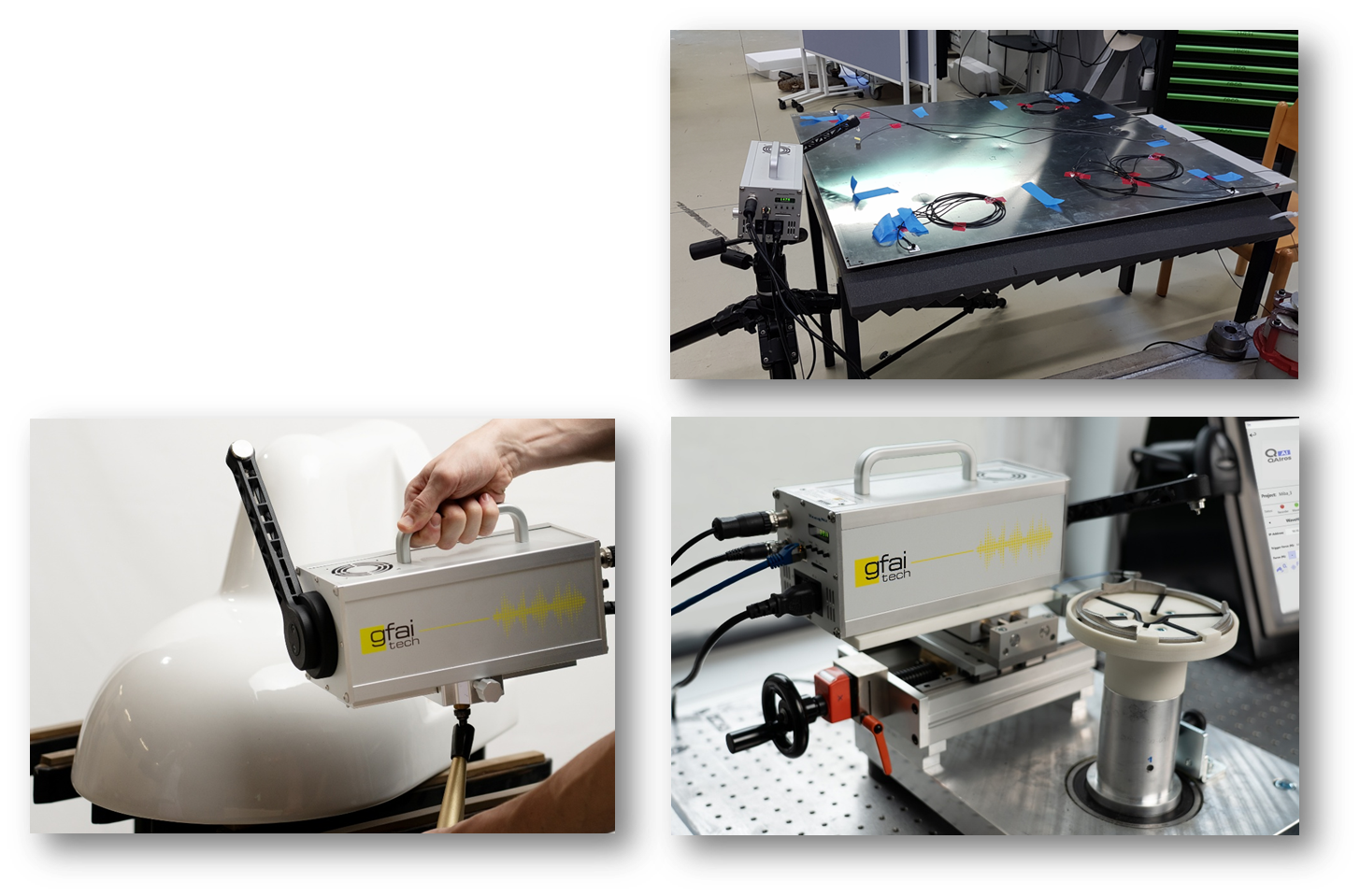

또한 WaveHitMax는 생산 라인 및 품질 검사 공정에도 적합합니다. 제품을 일정한 힘으로 반복 타격한 뒤 그 응답을 측정하면, 제품의 공진 특성이나 구조적 이상 여부를 빠르게 확인할 수 있습니다. 예를 들어 금속 부품, 플라스틱 부품, 복합재 구조물, 항공기 블레이드, 얇은 패널, 기어류, 하우징, 전자제품 부품 등에서 정상 제품과 불량 제품의 진동 응답 차이를 비교하는 방식으로 품질 검사를 수행할 수 있습니다. 장비는 이더넷을 통한 자동 연결, 외부 트리거 입력, Rest API 및 JSON 기반 연동을 지원하므로 고객사의 생산 또는 시험 시스템에 통합하기에도 유리합니다.



적용 분야는 크게 모달 시험, 재료 시험, 생산 검사, 음향 공진 분석으로 정리할 수 있습니다. 모달 시험에서는 구조물의 동특성을 확인하는 가진원으로 사용할 수 있고, 재료 시험에서는 소재나 부품의 충격 응답을 비교 평가하는 데 사용할 수 있습니다. 생산 현장에서는 반복 타격을 통한 자동 품질 검사 장비로 활용할 수 있으며, 음향 공진 분석에서는 제품을 일정하게 가진한 후 마이크로폰이나 센서를 통해 공진 특성을 분석하는 용도로 사용할 수 있습니다.



임팩트 해머 센서 범위, Impact Hammer Sensor, Modal Analysis, 팜테크



힘 범위는 사용하는 센서에 따라 달라집니다. PCB 208C02 센서를 사용할 경우 약 50~445 N 범위의 비교적 낮은 충격력에 적합하며, PCB 208C03 센서를 사용할 경우 약 80~2200 N까지 더 큰 힘의 타격이 가능합니다. 또한 고무, 플라스틱, 금속 팁과 2 g, 12 g, 60 g, 100 g 등의 무게 조합을 통해 시험 대상과 원하는 주파수 대역에 맞게 충격 특성을 조정할 수 있습니다. 일반적으로 딱딱한 팁은 짧은 펄스로 넓은 주파수 범위를 가진하고, 부드러운 팁은 긴 펄스로 좁은 주파수 범위를 가진합니다. 무게가 무거울수록 더 큰 가진력을 얻을 수 있습니다.



결론적으로 WaveHitMax는 수동 임팩트 해머 시험의 한계를 보완하여, 정확하고 반복 가능한 자동 단일 타격을 제공하는 진동·소음 시험용 자동 가진 시스템입니다. 특히 얇고 가벼운 시편처럼 수동 타격이 어려운 대상, 더블 히트 방지가 중요한 모달 시험, 반복성이 중요한 생산 검사, 외부 분석 장비와 연동이 필요한 FRF 분석 환경에 매우 적합합니다. 따라서 연구소의 구조 동특성 평가뿐 아니라, 제조 현장의 자동화 품질 검사 및 공진 기반 불량 판정 시스템에도 효과적으로 적용할 수 있는 제품입니다.
