1. Damping Factor 분석의 의미



Damping Factor 분석은 특정 주파수에서 발생한 진동이 얼마나 빨리 줄어드는지를 확인하는 분석입니다. 어떤 구조물이나 부품은 한 번 흔들리면 진동이 오래 남고, 어떤 구조물은 금방 안정됩니다. 이때 진동이 오래 지속되면 댐핑이 작다고 하고, 진동이 빠르게 사라지면 댐핑이 크다고 합니다. 쉽게 비유하면, 금속 종을 치면 소리와 진동이 오래 이어지지만 고무판을 치면 금방 멈추는 것과 같습니다. 금속 종은 댐핑이 작고, 고무판은 댐핑이 큰 경우라고 볼 수 있습니다.

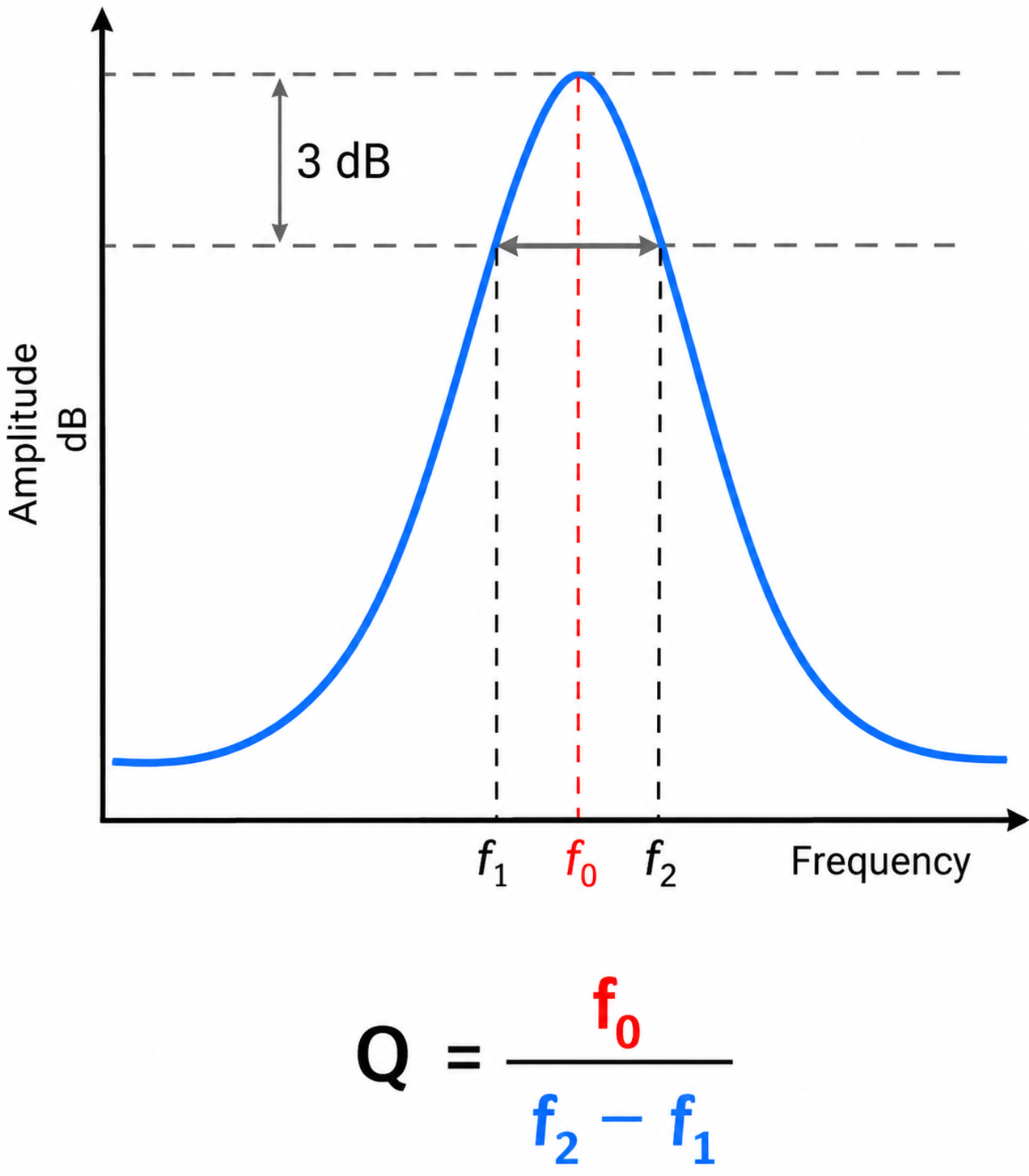

Q factor, 댐핑 팩터 그래프, 팜테크

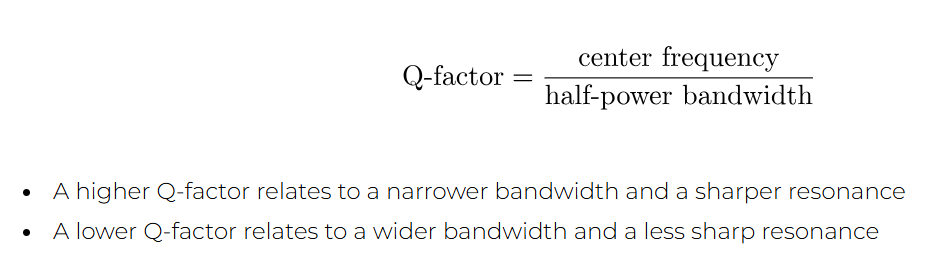

댐핑 factor 수식 정의, 3dB, 팜테



WaveCam의 Frequency ODS에서는 각 주파수별로 이러한 Damping Factor를 계산해 줍니다. 여기서 말하는 3 dB decline 방식은 주파수 응답 그래프에서 특정 공진 피크를 기준으로, 피크보다 3 dB 낮아지는 양쪽 지점을 찾아 그 폭을 이용해 댐핑 정도를 계산하는 방법입니다. 피크가 매우 날카롭고 좁으면 해당 주파수에서 진동이 쉽게 사라지지 않는다는 의미이고, 피크가 넓게 퍼져 있으면 진동 에너지가 비교적 빨리 감쇠된다는 의미로 해석할 수 있습니다. 따라서 Damping Factor 분석은 단순히 “어느 주파수에서 진동이 크다”를 보는 것이 아니라, “그 주파수의 진동이 얼마나 오래 남는지”, “공진이 얼마나 날카롭고 위험한지”, “특정 진동 모드가 얼마나 안정적으로 지속되는지”를 판단하는 데 중요한 정보를 제공합니다.









2. WaveCam에서 계산된 Damping Factor의 활용 방법



WaveCam에서 계산된 Damping Factor는 설비나 구조물의 진동 상태를 더 정확하게 해석하는 데 활용할 수 있습니다. 예를 들어 특정 주파수에서 진동 크기가 크게 나타나고 Damping Factor가 낮다면, 그 진동은 쉽게 사라지지 않고 오래 지속될 가능성이 있습니다. 이런 경우 모터 회전 주파수, 팬 블레이드 주파수, 장비의 고유진동수와 겹치면 공진 문제가 발생할 수 있으므로 주의 깊게 확인해야 합니다. 반대로 진동 크기는 어느 정도 있더라도 Damping Factor가 높다면, 해당 진동은 빠르게 줄어드는 특성이 있어 상대적으로 위험도가 낮을 수 있습니다. 또한 같은 장비를 주기적으로 측정하여 Damping Factor 변화를 비교하면 유지보수에도 유용하게 사용할 수 있습니다.



WaveCam, Damping Factor 계산 화면, 팜테



예를 들어 이전에는 댐핑이 충분히 컸던 주파수에서 시간이 지나면서 Damping Factor가 낮아졌다면, 볼트 풀림, 체결부 약화, 균열 발생, 베어링 손상, 방진재 성능 저하, 구조 강성 변화 등의 가능성을 의심해 볼 수 있습니다. WaveCam은 카메라 기반으로 넓은 영역의 진동 형상을 시각화할 수 있기 때문에, Frequency ODS에서 특정 주파수의 진동 모드를 확인하고, 동시에 Damping Factor를 함께 보면 어떤 진동 모드가 실제로 위험한지 판단하기 쉽습니다. 즉, WaveCam의 Damping Factor 분석은 공진 위험 평가, 이상 진동 원인 파악, 설비 상태 비교, 수리 전후 효과 검증, 방진 대책 평가 등에 활용할 수 있으며, 단순히 진동 크기만 보는 분석보다 훨씬 더 깊이 있는 유지보수 판단을 가능하게 해 줍니다.
