Zero Padding과 Wind Turbine 분석



GFAI, 음향카메라, Wind Turbine 풍력 소음 분석 화면, 팜테크



Zero padding은 빔포밍(NoiseImage) 계산에서 적분 시간(Integration time)에 ‘0 값을 덧붙여’ 데이터 길이를 인위적으로 늘리는 방식입니다. 핵심은 실제로 측정한 신호를 바꾸는 것이 아니라, 계산 과정에서 시간 신호를 더 길게 다룰 수 있게 만들어 주파수 해상도(특히 저주파 영역)와 영상의 안정성을 개선하는 데 있습니다.



Wind Turbine처럼 에너지의 상당 부분이 저주파에 몰려 있고 변화가 비교적 완만한 소음은, 짧은 적분 시간만으로 계산하면 원형 링(동심원) 같은 아티팩트가 생기거나 소스가 퍼져 보이는 경우가 있습니다. 이때 zero padding을 적용하면 저주파 성분이 더 안정적으로 표현되어 소스의 위치가 덜 흔들리고, 영상이 더 “정돈된” 형태로 보이며, 시간에 따라 움직이는 블레이드 주변의 음원이 비교적 자연스럽게 따라가는 결과를 얻기 쉽습니다. 다만 이는 만능 설정이라기보다 “특히 저주파에서 유리한 계산 보정 옵션”으로 이해하시면 좋습니다.





Compensate Focus-Dependent Delay란?

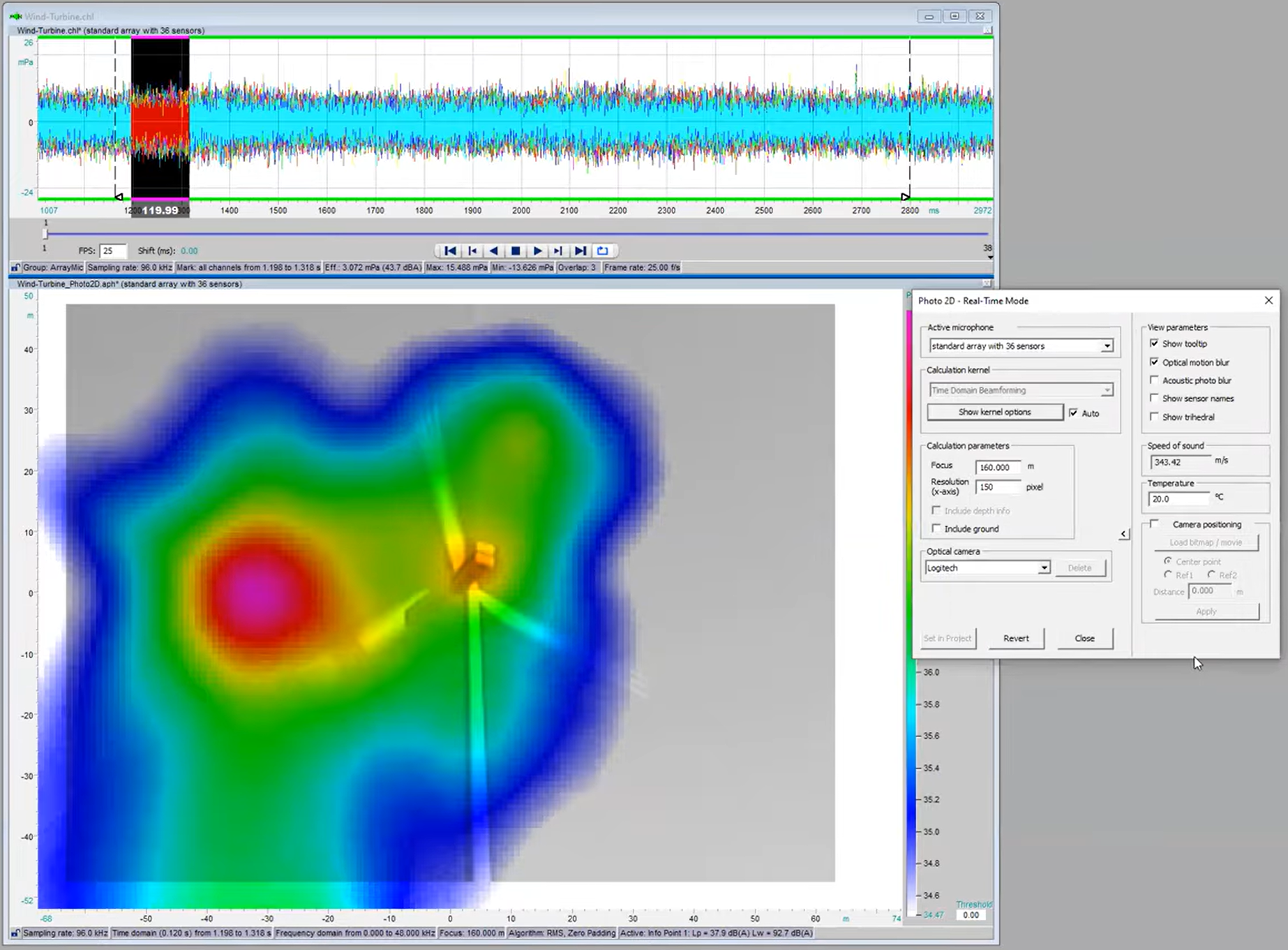

NI 소프트웨어 화면, 거리 보정 전 Wind Turbine 풍력 분석 화면, 팜테크



Compensate focus-dependent delay(초점 거리 의존 지연 보정)는 영상(카메라)과 소리(음파)의 도달 시간 차이를 고려해, 빔포밍 결과가 실제 물체 위치에 더 잘 맞도록 시간 정렬을 보정하는 기능입니다. Wind Turbine이 마이크 어레이로부터 수십~수백 미터 떨어져 있으면, 빛은 거의 즉시 도달하지만 소리는 공기 중에서 유한한 속도로 이동하므로 몇십~몇백 밀리초 수준의 지연이 생길 수 있습니다.



이 지연을 보정하지 않으면, 영상에서는 블레이드가 이미 이동했는데 소리는 이전 위치에서 온 것처럼 처리되어 음원이 블레이드보다 ‘뒤쪽에 붙어 따라오는’ 형태로 보이거나, 소스 위치가 어색하게 어긋나 보일 수 있습니다. 해당 옵션을 켜면 설정된 초점 거리(대상까지의 거리) 정보를 바탕으로 이 지연을 보정하여, 결과적으로 음원 위치가 물체(블레이드) 위치와 더 일치하는 방향으로 개선됩니다. 특히 원거리 측정에서 체감 효과가 크지만, 바람(풍향/풍속)에 의해 소리가 굴절·이동하는 환경에서는 완벽히 고정된 보정이 어려울 수 있으므로, 해석 시에는 측정 조건(거리, 풍속, 풍향)을 함께 고려하시는 것이 좋습니다.
