음향 카메라용 마이크로폰 어레이 설계를 위한 빔폭(Beamwidth) 개념



음향 카메라는 여러 개의 마이크로폰을 배열(어레이) 형태로 배치하고, 각 마이크로폰에 들어오는 신호를 시간적으로 정렬하여 합성함으로써 특정 위치나 방향에서 발생한 소리를 강조하는 장치입니다. 이때 음향 카메라의 성능을 직관적으로 판단할 수 있는 중요한 지표 중 하나가 바로 빔폭(Beamwidth), 즉 메인 로브(main lobe)의 폭입니다.

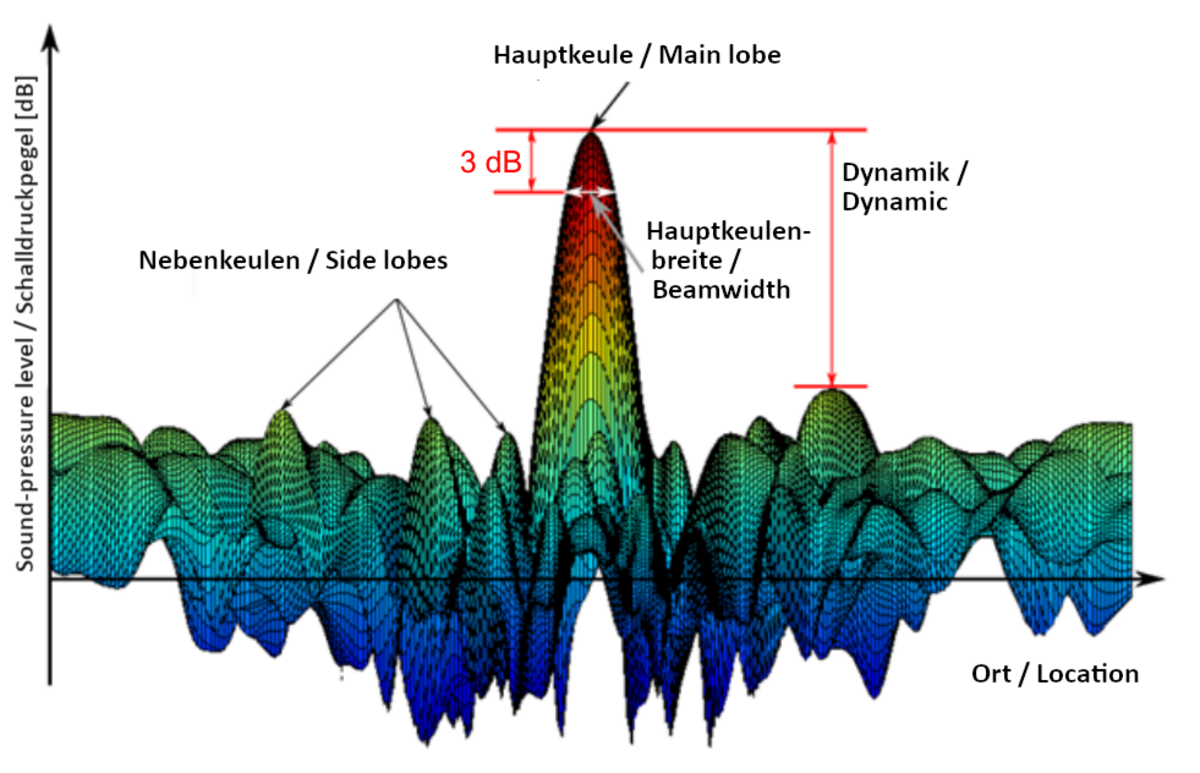

마이크로폰 어레이, 빔폭, 메인로브, 사이드로브, 팜테크





메인 로브란 빔포밍 결과를 공간상에 표현했을 때 가장 크게 나타나는 중심 영역으로, 실제 소리의 위치가 이 영역 안에 포함되어 표시됩니다. 따라서 이 메인 로브의 폭이 좁을수록 소리의 위치를 보다 정밀하게 구분할 수 있으며, 반대로 폭이 넓을수록 서로 가까운 소음원이 하나로 뭉쳐 보일 가능성이 커집니다. 이러한 이유로 빔폭은 음향 카메라의 공간 해상도를 나타내는 핵심적인 개념이라고 할 수 있습니다.



일반적으로 빔폭을 정확히 계산하기 위해서는 PSF(Point Spread Function) 시뮬레이션과 같은 복잡하고 시간이 많이 소요되는 해석이 필요합니다. 그러나 설계 초기 단계에서는 이러한 정밀 해석 이전에, 어레이의 크기와 측정 조건이 어느 정도의 성능을 낼 수 있을지를 빠르게 가늠할 수 있는 방법이 필요합니다. 이때 사용되는 것이 바로 Sijstma의 빔폭 근사식입니다.



해당 식은 다음과 같은 형태를 가집니다.



음향 카메라, 마이크로폰 어레이, 빔폭 계산 수식, 팜테크



• BW는 빔폭(메인 로브의 폭)을 의미하며, 단위는 미터(m)입니다.
• x는 소음원과 마이크로폰 어레이 사이의 거리입니다.
• D는 마이크로폰 어레이의 지름, 즉 물리적인 배열 크기입니다.
• f는 분석하고자 하는 주파수입니다.



식에 포함된 425 m/s는 공기 중 음속을 기반으로 한 상수로, 경험적인 보정값이 함께 반영된 값입니다.



이 식이 전달하는 핵심적인 물리적 의미는 매우 직관적입니다. 먼저, 소음원과 어레이 사이의 거리가 멀어질수록(x가 커질수록) 빔폭은 커지게 됩니다. 이는 멀리 있는 소리를 정밀하게 분리하기가 점점 어려워진다는 뜻입니다. 반대로, 마이크로폰 어레이의 지름 D가 커질수록 빔폭은 작아집니다. 즉, 어레이의 물리적인 크기가 클수록 음향 카메라의 공간 해상도가 향상됩니다. 또한 분석 주파수 f가 높아질수록 빔폭은 감소하게 되는데, 이는 주파수가 높을수록 파장이 짧아져 위치 분해가 유리해지기 때문입니다.



이러한 관계는 광학 카메라나 망원경과도 매우 유사합니다. 렌즈의 지름이 클수록 더 작은 물체를 분리해 볼 수 있고, 멀리 있는 대상일수록 더 큰 렌즈가 필요한 것과 같은 원리라고 이해하시면 도움이 됩니다.



실제 설계 과정에서는 이 근사식을 이용하여 몇 가지 중요한 판단을 할 수 있습니다. 예를 들어, 특정 거리에서 소음원을 약 몇 센티미터 수준으로 구분하고자 할 때, 필요한 어레이 지름이 어느 정도인지 대략적으로 역산할 수 있습니다. 또는 이미 어레이 크기가 정해져 있는 경우, 어떤 주파수 이상에서부터 의미 있는 공간 분해능을 기대할 수 있는지를 판단하는 데에도 유용합니다. 특히 저주파 영역에서는 빔폭이 급격히 커지기 때문에, 작은 어레이로는 저주파 소음원의 위치를 정밀하게 파악하기 어렵다는 사실을 이 식을 통해 쉽게 확인할 수 있습니다.



다만, 이 식은 어디까지나 빠른 예측과 설계 초기 검토를 위한 근사식이라는 점을 유의하셔야 합니다. 실제 음향 카메라의 성능은 마이크로폰의 개수와 배치 형태, 마이크 간격에 따른 공간 샘플링 특성, 사용되는 빔포밍 알고리즘, 그리고 반사음이나 잔향과 같은 측정 환경의 영향에 따라 크게 달라질 수 있습니다. 따라서 최종 설계 단계에서는 PSF 시뮬레이션이나 실험적 검증을 반드시 병행하는 것이 일반적입니다.







Customized Hardware Design: 마이크로폰 어레이





팜테크에서는 gfai tech와 함께 고객이 직면한 다양한 소음·진동 측정 과제를 해결하기 위해 단순히 기성 제품을 판매하는 것에 그치지 않고, 고객 맞춤형 하드웨어 솔루션(Customized Hardware Solutions)을 제공합니다. 특히 표준 장비로 해결하기 어려운 특수한 측정 환경이나 설치 조건이 요구될 때, 설계 초기부터 최종 제작까지 전 과정을 고객의 요구사항에 맞추어 최적화합니다.



맞춤형 하드웨어 솔루션은 일반적인 시스템 구성에서 벗어나 다음과 같은 영역까지 포함합니다. 예를 들어 풍동(wind tunnel) 실험을 위한 고정식 설치, 바닥 장치에 유연하게 고정되는 이동식 어레이, 또는 공작대 위에서 크레인 등에 부착할 수 있는 특수 마이크로폰 시스템과 같이 사용 목적과 현장 조건이 매우 다른 환경에서도 안정적이고 효율적인 측정이 이루어질 수 있도록 설계·제작해드립니다.

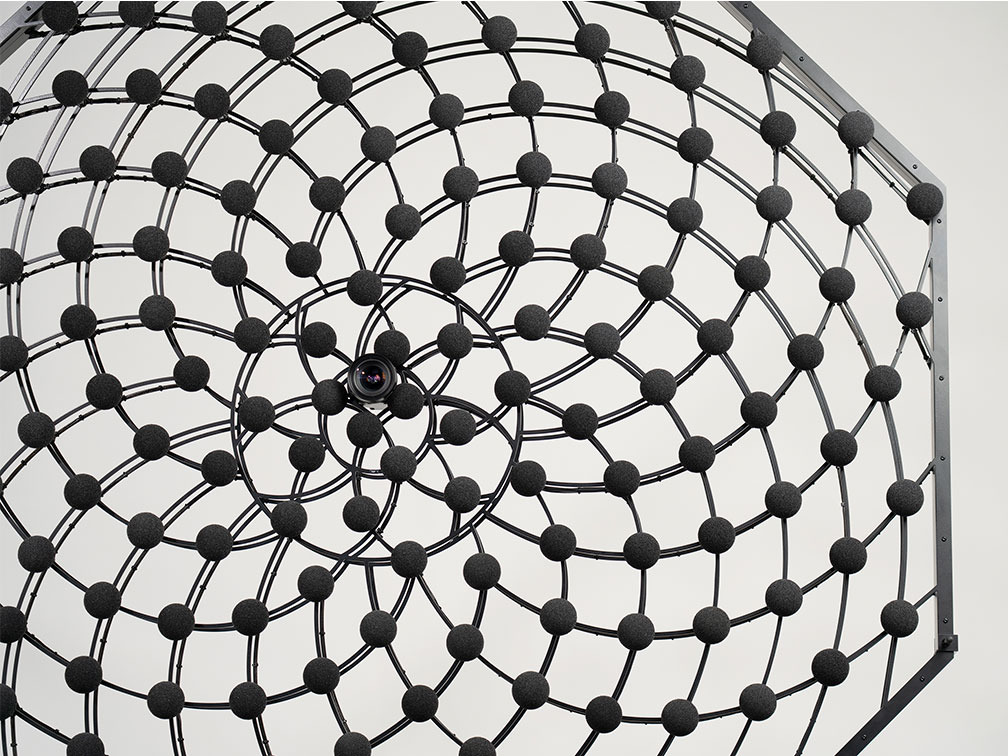

풍동 용 주문제작 마이크로폰 어레이(Helianthus microphone array), 팜테크



gfai tech의 엔지니어들은 자체 개발한 최적화 소프트웨어를 활용하여, 주어진 측정 시나리오에 대해 가장 이상적인 마이크로폰 배치를 시뮬레이션하고 설계합니다. 이후 설계된 배열은 워터젯으로 절단된 알루미늄 판과 같은 정확하고 견고한 구조 부품으로 구현되며, 설계 단계에서부터 음향 투명성(acoustic transparency)을 중요하게 고려함으로써 배열 자체가 측정 환경에 미치는 영향을 최소화합니다.



이러한 맞춤형 하드웨어 솔루션은 단순히 사양을 맞춰 제작하는 것에 그치지 않습니다. 설계 초기 단계의 개념 수립부터 시뮬레이션, 설계, 제조, 그리고 최종 설치까지 모든 단계에서 고객과 긴밀하게 협력하여 최적의 결과를 도출합니다. 실제로 기어박스의 진동 음향 특성을 정밀하게 분석할 수 있는 접이식 Evo-Array나, 풍동 실험용으로 특별히 제작된 168채널 Helianthus array와 같이 특정 응용 분야에 특화된 제품들이 그 사례입니다.



이를 통해 고객은 표준 제품만으로는 얻기 어려운 맞춤형 성능을 확보할 수 있으며, 복잡한 측정 조건에서도 정확하고 신뢰할 수 있는 데이터를 얻을 수 있습니다. 또한 이러한 개별 설계는 연구 개발, 품질 개선, 설계 최적화 등 다양한 엔지니어링 목적에서도 큰 가치를 제공합니다.



해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
