시간 영역 빔포밍

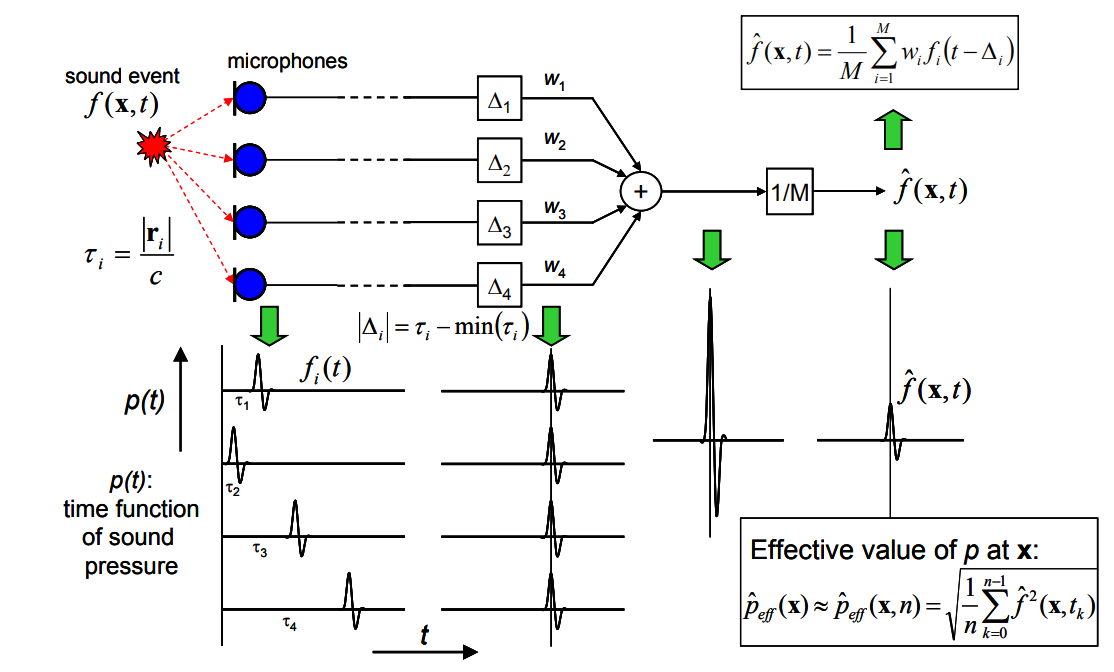

Time Beamfoaming, Delay and Sum, 시간 영역 빔포밍, 팜테크



지연-합 빔포밍의 기본 원리

지연-합(Delay-and-Sum) 빔포밍은 가장 기본적인 빔포밍 기법으로, 마이크 배열에 도달하는 소리의 도달 시간 차이를 이용하여 음원의 위치를 추정합니다. 특정 위치에서 소리가 발생했다고 가정하면, 각 마이크 신호에 해당 위치까지의 전파 지연을 보정한 뒤 이를 모두 합산합니다. 이때 실제 음원이 존재하는 위치에서는 신호가 서로 보강되어 크게 나타나고, 그렇지 않은 위치에서는 상쇄되어 작게 나타나는 원리를 이용합니다. 이 방법은 원거리(far-field) 조건에서 특히 널리 사용되는 수동 음원 위치 추정 기법입니다.





시간 영역 빔포밍의 계산 방식

시간 영역 빔포밍에서는 각 마이크에서 측정된 시간 신호를 그대로 사용합니다. 음원이 특정 위치에 있다고 가정한 후, 각 마이크와 해당 위치 사이의 거리로부터 전파 시간을 계산하고, 이를 기준으로 신호를 시간축에서 지연시킨 뒤 모두 더합니다. 이렇게 재구성된 시간 신호는 해당 위치에서의 음압 신호를 추정한 결과가 되며, 이를 이용해 음압 레벨 지도를 생성할 수 있습니다. 이 방식은 수식 구조가 단순하며 직관적으로 이해하기 쉽다는 특징을 가집니다.

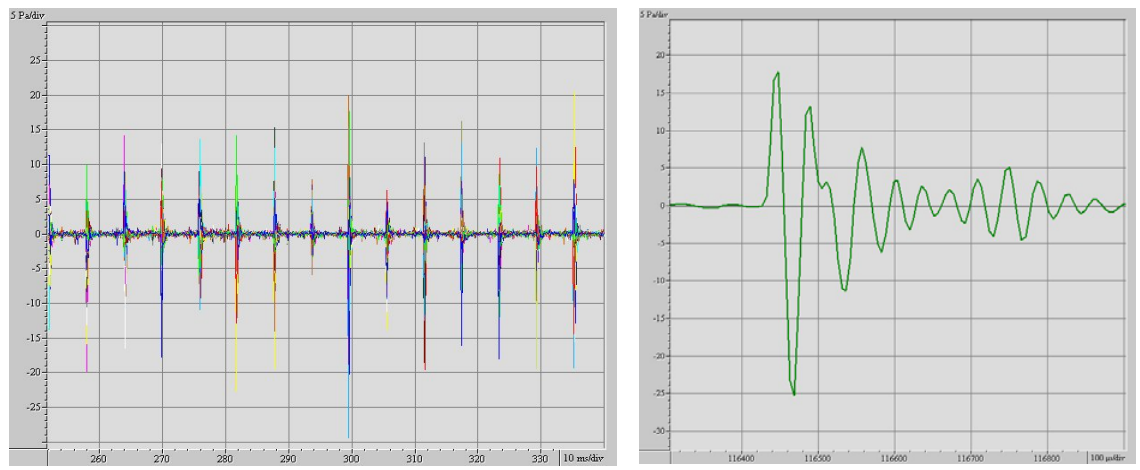

플라즈마 점화(plasma ignition), Transient Noise 분석, 팜테크

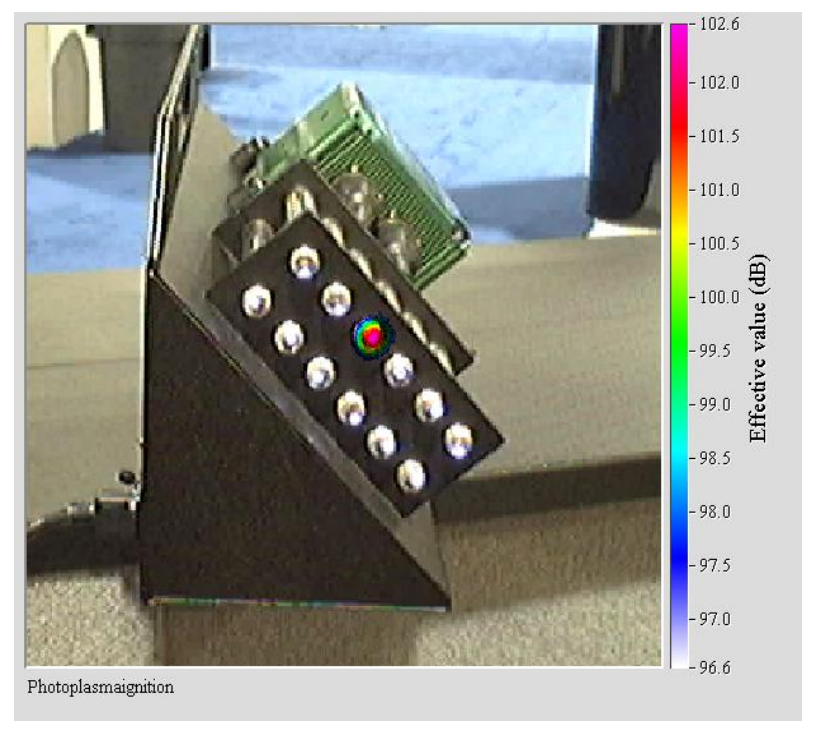

음향카메라, Transient Noise, 빔포밍 분석 화면, 팜테크



시간 영역 빔포밍의 장점

시간 영역 빔포밍의 가장 큰 장점은 본질적으로 광대역 신호를 처리할 수 있다는 점입니다. 실제 기계 소음이나 환경 소음은 특정 주파수 하나로 구성되기보다는 넓은 주파수 대역을 포함하는 경우가 많으며, 시간 영역 빔포밍은 이러한 신호를 별도의 분해 과정 없이 자연스럽게 처리할 수 있습니다. 또한 매우 짧은 시간 동안 발생하는 충격음이나 펄스 신호와 같은 비정상(transient) 신호의 위치 추정에도 매우 적합합니다. 주파수 영역에서 요구되는 창 함수 설정이나 평균화 과정이 필요 없기 때문에 시간 해상도를 최대한 유지할 수 있습니다.

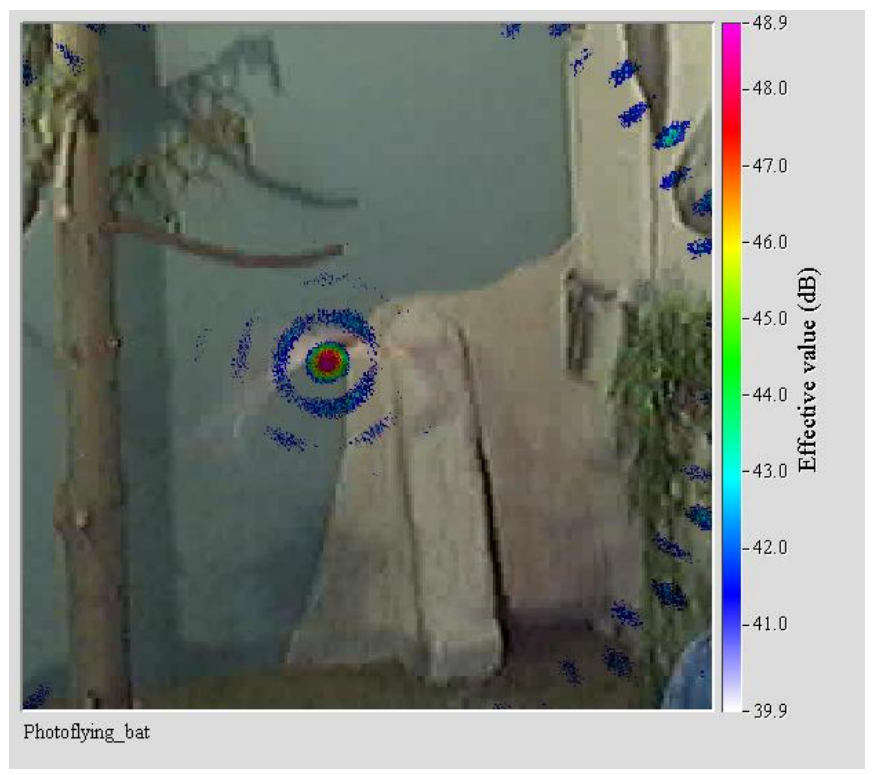

박쥐 초음파 고주파 신호 음향카메라로 분석, 팜테크





계산 효율성과 실용적 이점

시간 영역 빔포밍은 계산량 측면에서도 실용적인 장점을 가집니다. 계산 복잡도는 마이크 수에 비례하여 증가하므로, 마이크 개수가 많은 시스템에서도 비교적 효율적으로 처리할 수 있습니다. 또한 광대역 신호를 한 번에 처리함으로써 주파수별 부엽(sidelobe)이 공간적으로 분산되어 평균화되는 효과가 나타나며, 이는 결과 영상에서 허상 음원의 영향을 줄이는 데 도움이 됩니다. 더 나아가, 이동 음원에 대한 도플러 보정 역시 시간 영역에서는 비교적 자연스럽게 구현할 수 있습니다.





시간 영역 빔포밍의 한계

반면 시간 영역 빔포밍은 높은 샘플링 주파수를 요구한다는 단점을 가집니다. 시간 지연 보정이 이산적인 샘플 단위로 이루어지기 때문에, 샘플링 주파수가 충분히 높지 않으면 지연 오차로 인해 영상 대비가 저하되고 부엽이 증가할 수 있습니다. 논문에서는 이러한 문제를 최소화하기 위해 관심 주파수의 약 10배에 해당하는 샘플링 주파수를 사용하는 것이 바람직하다고 제안하고 있습니다. 이로 인해 메모리 사용량과 데이터 처리 부담이 커질 수 있으며, 주파수별 세밀한 분석이 필요한 경우에는 추가적인 푸리에 변환이 필요하다는 한계도 존재합니다.





주파수 영역 빔포밍



주파수 영역 빔포밍의 특징과 장점

주파수 영역 빔포밍은 시간 지연을 위상 변화로 변환하여 처리합니다. 이 방식은 지연을 연속적인 값으로 표현할 수 있어, 비교적 낮은 샘플링 주파수에서도 높은 정확도를 유지할 수 있습니다. 또한 복소 스펙트럼과 교차 스펙트럼 행렬을 활용할 수 있기 때문에, 적응형 빔포밍이나 고급 신호 처리 기법을 적용하는 데 유리합니다. 특히 특정 주파수 성분만을 분석하거나 톤 성분이 지배적인 소음을 다루는 경우에는 주파수 영역 방식이 효율적입니다.





주파수 영역 빔포밍의 한계

그러나 주파수 영역 빔포밍은 광대역 신호나 짧은 시간의 비정상 신호를 처리할 때 계산 과정이 복잡해집니다. 주파수 분해를 위해 창 설정과 평균화가 필요하며, 이는 시간 해상도를 저하시킬 수 있습니다. 또한 광대역 신호의 경우 모든 주파수 대역에 대해 반복 계산이 필요하므로 계산량이 크게 증가합니다. 이러한 이유로 트랜지언트 신호의 위치 추정에는 적합하지 않은 경우가 많습니다.





실제 적용 사례와 의미

논문에서는 시간 영역 빔포밍의 유효성을 보여주기 위해 자동차 엔진의 플라즈마 점화 펄스와 박쥐의 초음파 위치 추정과 같은 사례를 제시합니다. 이들 신호는 매우 짧고 광대역 특성을 가지므로, 주파수 영역보다 시간 영역에서 훨씬 안정적이고 명확한 위치 추정 결과를 얻을 수 있음을 실험적으로 보여줍니다. 이를 통해 시간 영역 빔포밍이 기술적·비기술적 분야 모두에서 실질적인 활용 가치를 지님을 확인할 수 있습니다.
