차량 실내 소음 분석 최적화 개방형 구형 음향카메라(Vehicle Interior Noise Measurement, Acoustic Camera, Open Structure Microphone Array, Sound)



목차



"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."





음향카메라, 음향 공진, Kundt 파이프, 팜테크





이 그림은 강한 반사가 존재하는 공간에서 발생하는 ‘룸 공진(Room Resonance)’이 음향 카메라 측정에 어떤 문제를 일으키는지를 설명한다. 핵심은, 이 경우 음향 카메라가 실제 소음원(source)이 아니라 공간 안에 형성된 공진 파동장(wave field)을 보게 된다는 점이다.



먼저, 벽·천장·바닥이 단단하고 반사가 강한 공간에서는 특정 주파수에서 소리가 공간 안에 갇히며 정상파(standing wave)가 형성된다. 이때 공간 전체에 일정한 파동 패턴이 만들어지는데, 이 패턴은 소음원이 어디에 있든 거의 변하지 않는다. 그림의 파란 형태는 이러한 정상파 모드를 시각적으로 나타낸 것으로, 압력이 큰 위치(배)와 거의 없는 위치(마디)가 공간 안에 고정되어 존재한다. 중요한 특징은, 소리를 어느 위치에서 가해도 이 간섭 무늬의 위치가 움직이지 않는다는 점이다.



이 때문에 음향 카메라는 실제로 소리를 발생시키는 ‘펌핑 소스’를 찾지 못하고, 대신 공간 고유의 공진 파동 분포를 소음원처럼 시각화한다. 결과적으로 음향 이미지는 마치 소리가 공중에서 떠다니거나, 벽과 공간 전체에서 동시에 방출되는 것처럼 보이며, 물리적으로 현실적이지 않은 결과를 만든다. “emissions breeze in free space”라는 표현은 바로 이런 비현실적인 음향 이미지 상태를 의미한다.



이 현상은 특히 차량 실내와 같은 밀폐 공간에서 지배적으로 나타나며, 대략 1 kHz 이하 주파수 영역에서는 룸 공진의 영향이 매우 강해진다. 이 주파수 대역에서는 공진 모드가 지배적이기 때문에, 음향 카메라를 사용해 소음원의 위치를 특정하는 것이 사실상 불가능해진다. 즉, 해당 주파수 범위에서는 소스 로컬라이제이션 자체가 무력화된다.

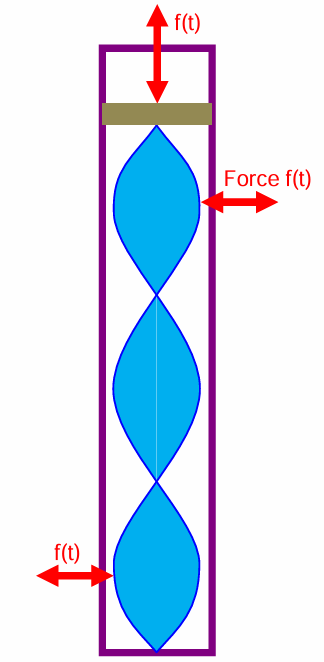

그림에 나타난 Kundt 관(관 공진기) 예시는 이 현상을 직관적으로 설명한다. 관의 여러 위치에서 힘 f(t)를 가해도, 관 내부에 형성되는 공진 파동장은 동일한 형태를 유지한다. 이는 실제 소음원이 여러 위치에 있음에도 불구하고, 관 내부의 파동 패턴은 항상 같은 위치에 나타난다는 것을 의미하며, 음향 카메라가 소스가 아닌 공진 모드 자체를 측정하게 되는 이유를 잘 보여준다.

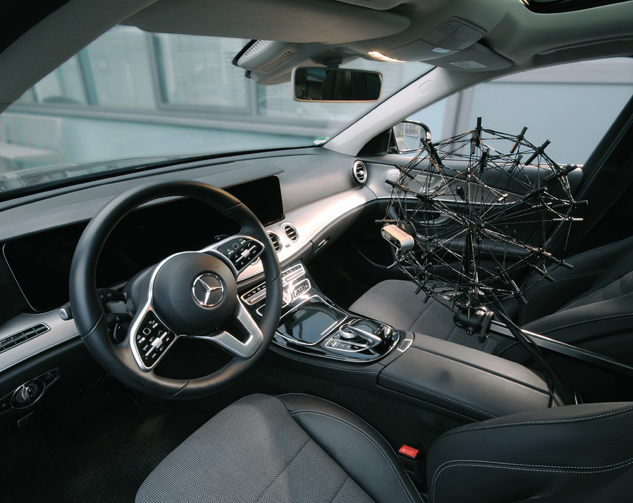

자동차 실내 음향 측정용: Acoustic Camera Array Sphere48



Acoustic Camera Array Sphere48, 음향카메라, 실내 차량 소음측정, 팜테크



차량 실내 소음 분석에서는 제한된 공간과 강한 반사로 인해 룸 공진과 정상파의 영향이 크게 작용하므로, 음향 카메라의 구조 자체가 측정 신뢰도에 중요한 역할을 한다.

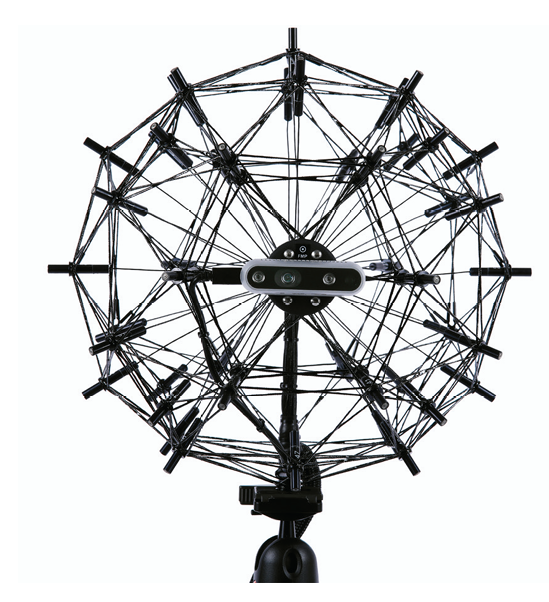

Acoustic Camera Array Sphere48, 음향카메라, 실내 차량 소음측정, 팜테크



원통 내부가 뚫린 구조를 가진 Gfai의 구형 마이크 어레이는 이러한 환경에 특히 유리한 설계를 갖고 있다. 어레이 내부가 막혀 있지 않고 음향적으로 투명하기 때문에, 소리가 어레이 내부에서 반사되거나 갇히지 않고 자연스럽게 통과하여 차량 실내의 실제 음장에 대한 왜곡을 최소화한다. 이는 실내 공간 전체가 하나의 공진기로 동작하는 상황에서, 측정 시스템이 추가적인 공진이나 간섭을 유발하지 않도록 하는 데 매우 중요하다. 또한 360도 전 방향에 균일하게 배치된 마이크 구성은 운전자 주변, 대시보드, 도어, 필러 등 차량 실내의 모든 방향에서 발생하는 소음을 동일한 조건으로 포착할 수 있게 해주며, 특정 방향에 편향되지 않은 소음원 위치 추정을 가능하게 한다.



이러한 구조적 특성 덕분에 구형 어레이는 차량 실내와 같은 밀폐·반사 환경에서도 공진 모드 자체보다는 실제 소음 발생 위치와 전달 특성을 상대적으로 더 정확하게 드러낼 수 있어, 주행 중 실내 소음, 버즈·스크윅·래틀과 같은 문제 소음을 분석하는 데 효과적인 도구로 활용된다



해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
