측정 목적과 주파수 범위에 따른 음향 카메라 선정



음향 카메라를 선정할 때 가장 먼저 고려해야 할 요소는 무엇을 측정할 것인가이다. 소음원의 위치를 찾는 것이 목적인지, 소음 크기를 정량적으로 비교하려는 것인지에 따라 요구 성능이 달라진다.

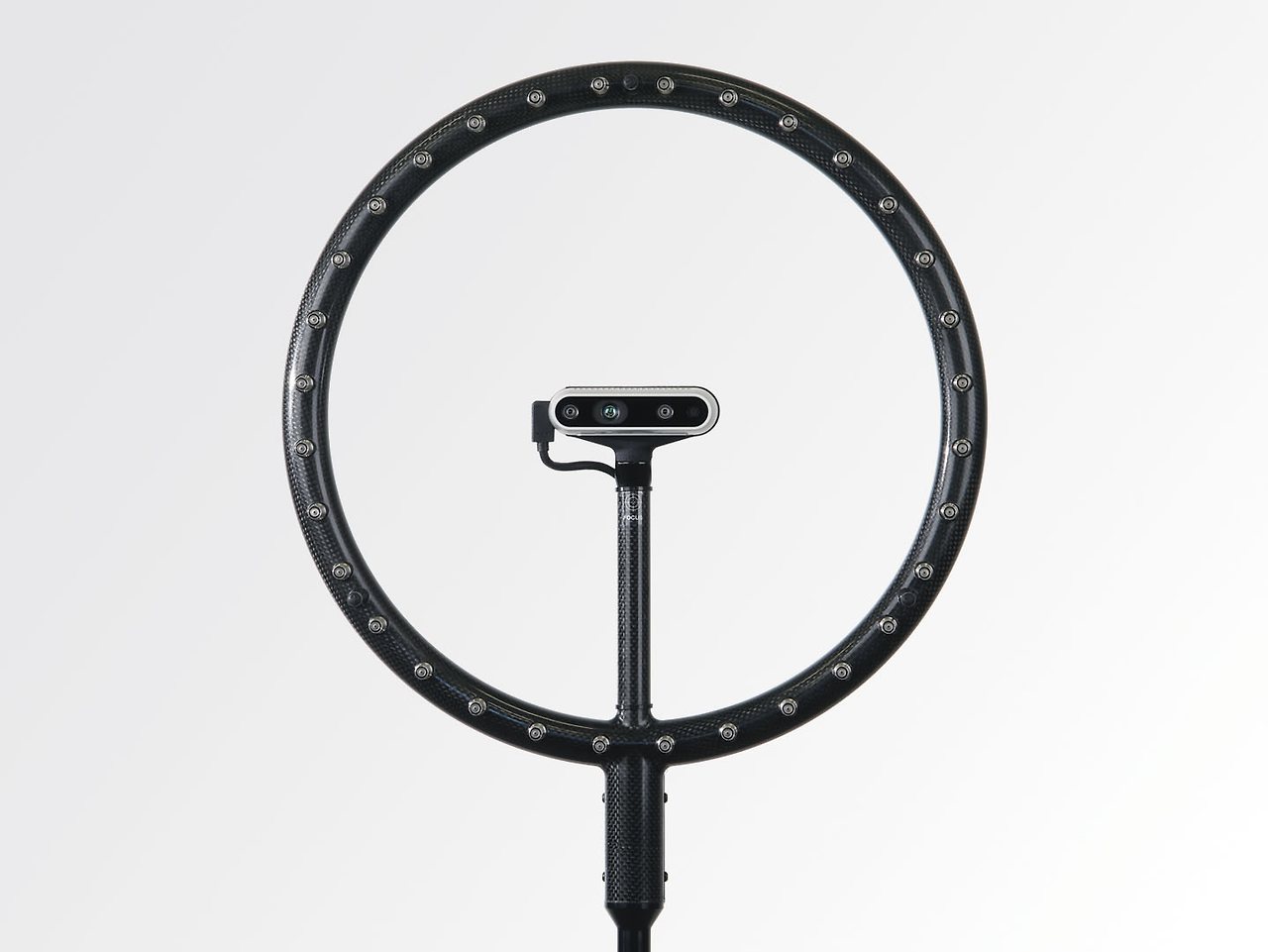

음향 카메라, Acoustic Camera, Ring 32 AC Pro, 팜테크



예를 들어 Ring 타입 음향 카메라의 데이터 시트를 보면, 권장 매핑 주파수 범위가 약 354 Hz에서 20 kHz로 제시되어 있다. 이는 해당 배열 직경(약 35 cm)에서 이 주파수 범위 내에서는 의미 있는 공간 해상도를 확보할 수 있음을 의미한다. 따라서 자동차 실내 소음, 기계 부품에서 발생하는 고주파 소음, 공력 소음처럼 비교적 중·고주파 성분이 중요한 문제에는 Ring 배열이 적합하다. 반대로 저주파 구조음이 주 대상이라면, 동일한 마이크 수를 가진 장비라도 배열 직경이 더 큰 시스템을 고려해야 한다.

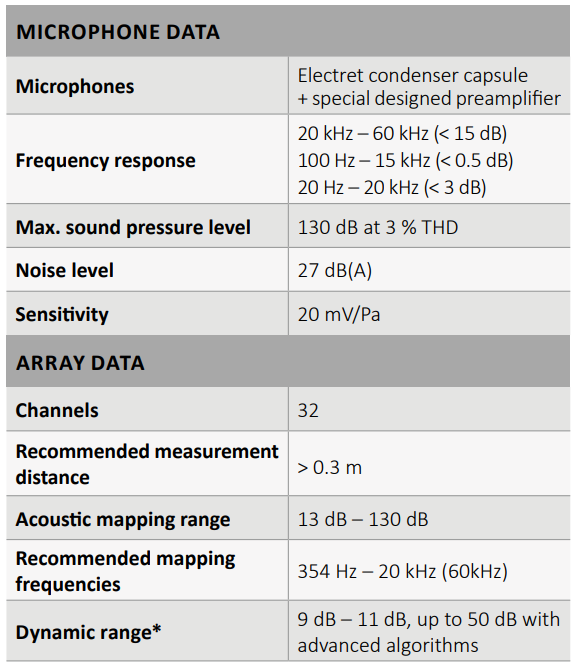

음향 카메라, Acoustic Camera, Ring 32 AC Pro 데이터시트, 팜테크





배열 구조와 채널 수가 공간 이미지에 미치는 영향

음향 카메라, Acoustic Camera, 형상에 따른 사이드 로브 변화, 팜테크



두 번째로 중요한 요소는 마이크 배열의 형상과 채널 수이다. Ring 배열은 마이크가 원형으로 배치되어 있어, 특정 방향에 대한 편향이 적고 사이드 로브가 비교적 균일하게 분포하는 특징을 가진다. 데이터 시트에 명시된 32채널 구성은 동일한 공간 크기에서 신호를 보다 촘촘하게 샘플링할 수 있게 해 주며, 이는 공간 이미지의 안정성과 재현성을 높이는 데 기여한다.



음향 카메라, Acoustic Camera, 공간 해상도 수식, 팜테크



다만, 채널 수가 늘어난다고 해서 공간 해상도 자체가 획기적으로 향상되지는 않는다. 공간 해상도를 지배하는 핵심 요소는 배열의 물리적 크기(D)와 주파수이며, 마이크 수 증가는 주로 사이드 로브 감소와 다이내믹 레인지 개선에 영향을 준다. 따라서 Ring 배열은 해상도보다는 이미지 품질과 실무적 신뢰성을 중시하는 측정 환경에 적합하다고 볼 수 있다.







거리 조건, 다이내믹 레인지, 실무 적용 관점

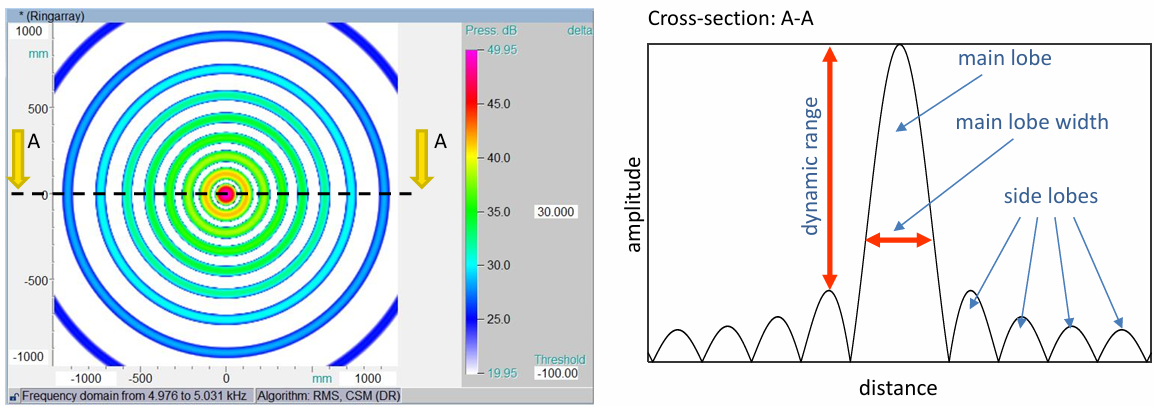

음향 카메라, Acoustic Camera, Dynamic Ragne, 팜테크



마지막으로 음향 카메라 선정 시에는 측정 거리와 실제 운용 조건을 함께 고려해야 한다. Ring 데이터 시트에서는 권장 측정 거리로 0.3 m 이상을 제시하고 있는데, 이는 근접장에서 발생하는 위상 왜곡과 계산 오차를 피하기 위한 조건이다. 또한 기본 다이내믹 레인지는 약 9–11 dB로, 메인 로브와 사이드 로브의 차이가 이 정도임을 의미한다.



음향 카메라, Acoustic Camera, Application에 따른 선택, 팜테크





이는 단일 소음원 위치 파악에는 충분하지만, 강한 소음과 약한 소음이 동시에 존재하는 환경에서는 고급 알고리즘을 통한 보완이 필요할 수 있다. 결국 음향 카메라는 단순히 “해상도가 높은 장비”를 고르는 것이 아니라, 측정 대상, 주파수 범위, 거리 조건, 분석 목적을 종합적으로 고려해 선택해야 하며, Ring 배열은 이러한 조건을 균형 있게 만족시키는 실무 중심의 선택지라고 정리할 수 있다.
