TEDS 칩의 역할과 교정 데이터의 의미

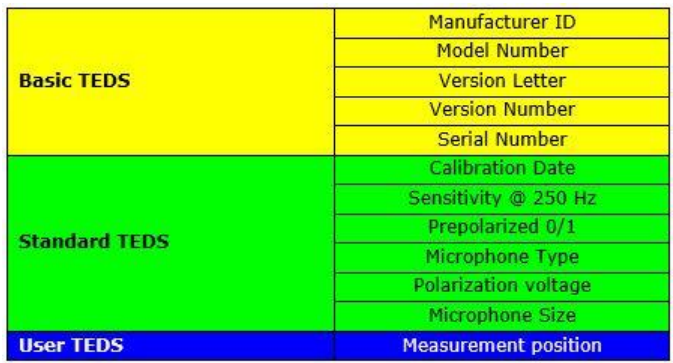

TEDS(Transducer Electronic Data Sheet), 센서 정보 내용, 팜테크, FAMTECH



TEDS(Transducer Electronic Data Sheet)는 마이크나 가속도계와 같은 센서 내부 또는 프리앰프 안에 들어 있는 전자 데이터 시트로, IEEE 1451.4 표준에 따라 센서의 정체성과 측정 특성을 저장한다. 이 칩에는 제조사, 모델명, 시리얼 번호와 같은 기본 식별 정보뿐만 아니라, 감도, 교정일, 마이크 타입, 편극 방식과 같은 측정에 직접적으로 영향을 주는 데이터가 들어 있다. 따라서 TEDS는 단순한 메모리가 아니라, 센서를 장비에 연결했을 때 측정 시스템이 자동으로 올바른 설정을 적용하도록 해주는 핵심 구성 요소다. 특히 교정 데이터는 마이크가 얼마만큼의 음압을 어떤 전압으로 변환하는지를 정의하므로, 이 값이 정확하지 않으면 모든 측정 결과가 체계적으로 틀어질 수 있다.





TEDS 데이터의 읽기와 하드웨어·소프트웨어 의존성

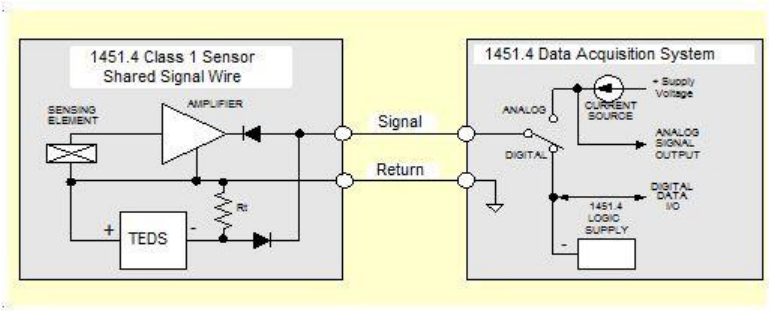

CCP 마이크로폰 TEDS 회로 구성, 팜테크



TEDS 칩에 저장된 교정 데이터를 얻으려면, TEDS를 지원하는 DAQ나 측정 인터페이스와 소프트웨어가 필요하다. 대부분의 최신 음향·진동 측정 시스템은 TEDS를 읽을 수 있어, 마이크를 연결하면 자동으로 감도와 교정일 같은 정보가 불러와져 채널 설정에 반영된다. 다만 “TEDS 호환”이라는 표기가 항상 완전한 호환을 의미하지는 않는다. 일부 장비는 구형 TEDS 칩만 지원하고, 최신 DS2431 칩과의 호환이 부족할 수 있어 이 경우 소프트웨어 업데이트나 제조사 문의가 필요하다. 요약하면, TEDS 데이터를 읽는 것은 비교적 널리 지원되지만, 실제로 제대로 읽히는지는 사용 중인 장비와 펌웨어, 소프트웨어의 조합에 달려 있다.





TEDS 데이터 쓰기와 실제적인 한계

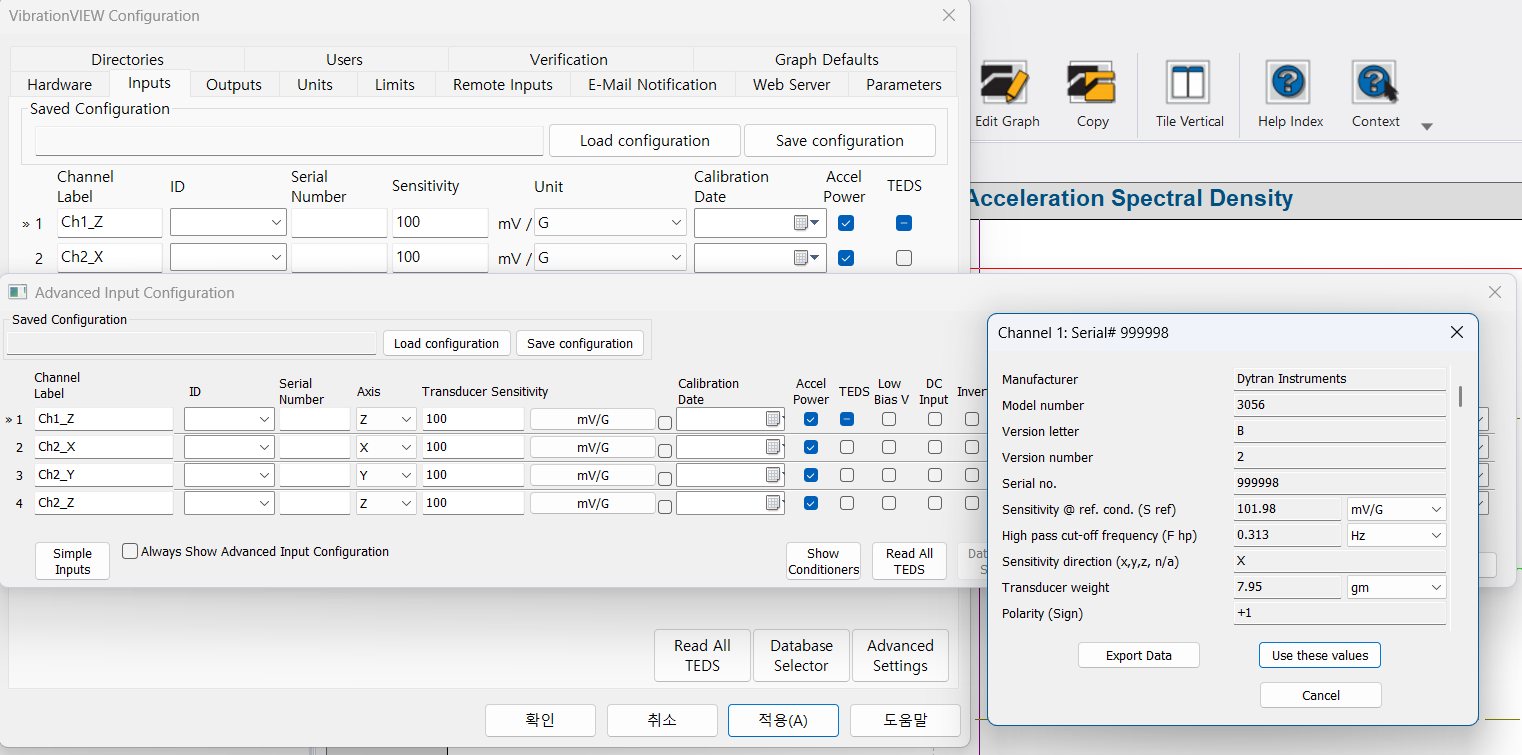

VibrationVIEW, 진동 시험 제어기, TEDS 수정, 팜테크



TEDS 칩에 저장된 모든 데이터가 자유롭게 수정 가능한 것은 아니다. 기본 식별 정보와 일부 핵심 데이터는 PROM에 저장되는데, 이는 한 번 기록되면 지우거나 변경할 수 없는 구조다. 반면, 일부 표준 TEDS나 사용자 정의 영역은 EEPROM에 저장되어, TEDS 쓰기 기능을 지원하는 장비와 소프트웨어가 있으면 제조사나 사용자가 데이터를 기록하거나 갱신할 수 있다. 그러나 모든 DAQ나 측정 소프트웨어가 TEDS 쓰기를 지원하는 것은 아니므로, 교정값을 직접 업데이트하려면 해당 기능의 지원 여부를 반드시 확인해야 한다. 따라서 실무적으로는 TEDS를 “자동 인식과 설정을 위한 신뢰된 정보 저장소”로 활용하고, 교정 갱신은 공인 교정기관에서 수행한 뒤 그 결과가 TEDS에 반영되는 구조를 따르는 것이 가장 안전하고 표준에 부합하는 방식이다.
