마이크로폰 개수에 따른 음향카메라 성능 차이



Sphere 타입 음향카메라, 마이크로폰, 팜테크





마이크로폰의 개수는 음향 카메라의 성능을 결정하는 가장 핵심적인 요소 중 하나이며, 주로 공간 해상도, 저주파 성능, 다이내믹 레인지, 노이즈 억제 능력에서 차이를 만든다. 이를 기술적으로는 복잡하게 설명할 수 있지만, 개념적으로는 비교적 단순하다.



공간 해상도, 음향, 소리, Main Lobe, Side Lobe, Dynamic Range, 팜테크



먼저 공간 해상도(Spatial Resolution) 측면에서 마이크 수가 많을수록 소음원의 위치를 더 정확하게 분리할 수 있다. 음향 카메라는 여러 마이크에 도달하는 소리의 시간·위상 차이를 이용해 위치를 계산하는데, 마이크 개수가 늘어나면 공간을 “더 촘촘하게 샘플링”할 수 있다. 그 결과 빔포밍 시 메인 로브는 더 날카로워지고 사이드 로브는 줄어들어, 서로 가까이 있는 소음원도 명확히 구분된다. 예를 들어 Sphere48보다 Sphere80, Sphere120으로 갈수록 공간 해상도가 높아지고 실제 소음원 형상이 더 선명해진다 .

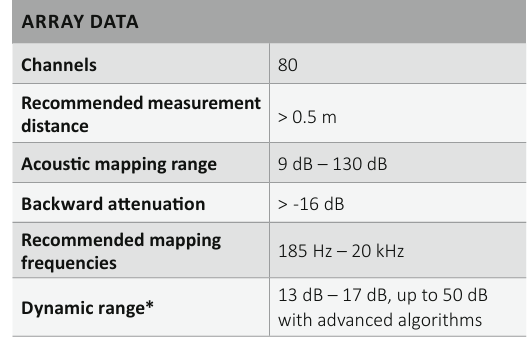

Acoustic Camera Array Sphere80, 장비 스펙, 마이크로폰 어레이, 팜테크



두 번째로 측정 가능한 저주파 한계가 달라진다. 이는 마이크 개수 자체라기보다 “어레이의 유효 크기와 마이크 분포 밀도”와 직접적으로 연결된다. 일반적으로 마이크가 많을수록 어레이 크기도 커지고, 마이크 간 평균 간격이 증가하면서 더 긴 파장(즉, 더 낮은 주파수)의 공간 정보를 해석할 수 있다. 실제로 Sphere48은 약 291 Hz부터, Sphere80과 Sphere120은 약 185~187 Hz부터 안정적인 매핑이 가능하도록 설계되어 있다. 따라서 저주파 소음이 중요한 경우에는 마이크 수가 많은 어레이가 유리하다 .





세 번째는 다이내믹 레인지와 노이즈 억제 성능이다. 마이크 수가 증가하면 빔포밍 과정에서 평균화 효과가 커지기 때문에 배경 잡음이 상대적으로 더 잘 억제된다. 이는 “조용한 소음원을 얼마나 잘 드러낼 수 있는가”와 직결된다. 데이터시트에서도 마이크 채널 수가 증가할수록 음향 매핑이 가능한 최소 레벨이 낮아지고, 기본 다이내믹 레인지가 커지는 것을 확인할 수 있다. Sphere48은 약 9–14 dB, Sphere80은 13–17 dB, Sphere120은 15–18 dB의 기본 다이내믹 레인지를 제공하며, 고급 알고리즘 적용 시 최대 50 dB까지 확장 가능하다 .







해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
