빔포밍 품질과 주파수 범위
빔포밍의 품질은 마이크 어레이의 크기와 마이크 분포 방식에 크게 의존한다. 어레이가 음원을 위치 추정하는 데 적합한 주파수 범위를 명확히 하기 위해, 컷오프 주파수(cut-off frequency)를 정의할 수 있다.
하한 컷오프 주파수 (Lower Cut-off Frequency)
하한 컷오프 주파수는 주로 어레이의 크기에 의해 결정된다. 광학에서와 유사하게, 음향 분야에서도 개구(aperture)라는 개념이 사용된다. 일반적으로 어레이의 개구가 클수록 더 낮은 주파수의 소리를 명확하게 위치 추정할 수 있다.
개구각이 180°일 때의 3 dB 빔폭(beamwidth)을 기준으로 하한 컷오프 주파수를 정의할 수 있다. 이는 3 dB 빔폭이 무한히 확장된 음향 맵(acoustic map) 안에 여전히 포함될 수 있는 주파수를 의미한다.
이 값은 여러 현실적인 빔 각도에 대해 3 dB 빔폭의 컷오프 주파수를 계산한 뒤, 이를 보간(interpolation)하여 결정할 수 있다.

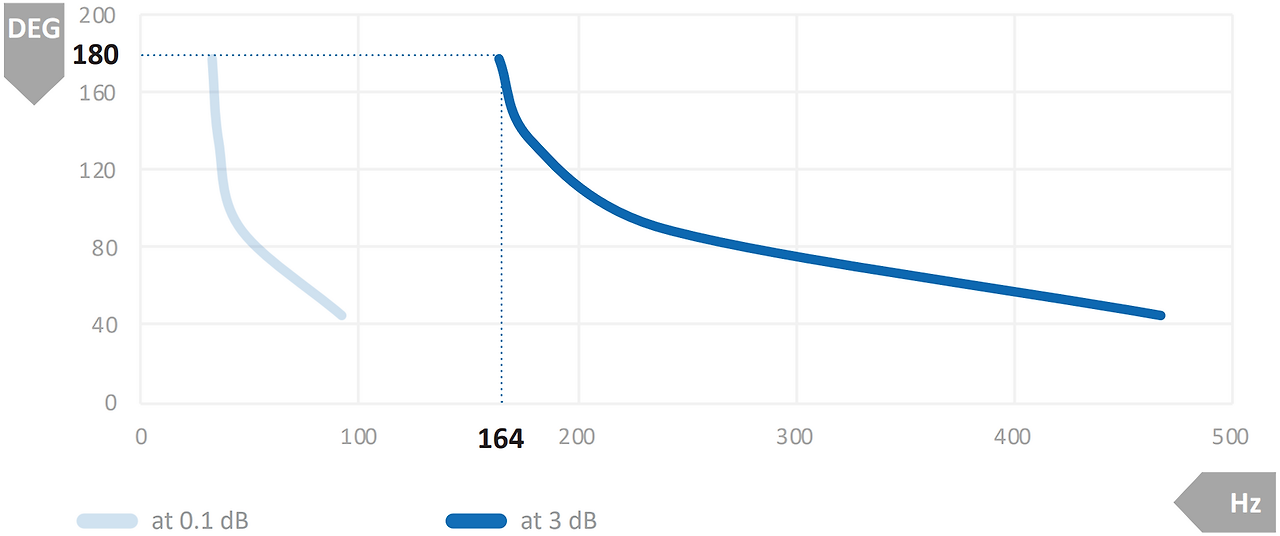

그림 1은 Ring48 마이크 어레이를 예로 들어 빔폭과 개구각 간의 관계를 보여준다. 이에 따르면, 이 어레이의 이론적 하한 컷오프 주파수는 164 Hz이다.
실제 응용에서는 이 이론적 경계값의 약 2배 수준을 하한 주파수로 가정하는 것이 권장된다.
상한 컷오프 주파수 (Upper Cut-off Frequency)
상한 주파수 한계는 샘플링 주파수 fs와 마이크 간 거리에 의해 결정된다.
나이퀴스트 섀넌 샘플링 정리에 따르면, 데이터 기록기의 샘플링 주파수는 원래 음원의 최고 주파수의 최소 두 배 이상이어야 한다. 이를 만족하지 못할 경우 시간적 에일리어싱(time aliasing)이 발생한다. 이 현상은 f > fs/2f 조건에서 언더샘플링으로 인해 생성되는 에일리어스 신호(alias signal)로 나타나며, 이는 실제로는 존재하지 않는 f<fs/2f 범위의 주파수 성분으로 관측된다.

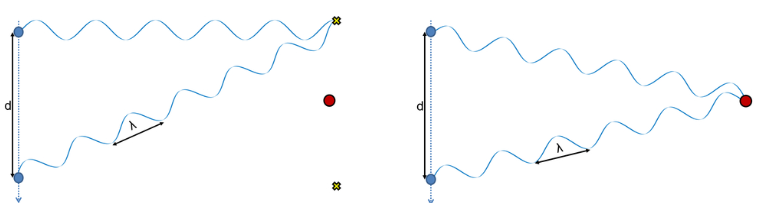

마이크 간 거리는 공간적 에일리어싱(spatial aliasing)이 발생하는 컷오프 주파수를 결정한다. 그림 2는 두 마이크 간 거리의 두 배보다 파장이 더 짧은 음파를 방출하는 음원의 위치 추정을 예로 보여준다. 이 경우 빔포밍은 실제 음원이 빨간 점에 있는지, 혹은 노란 십자 중 하나에 있는지를 구분할 수 없게 된다. 공간적 에일리어싱은 주로 등간격으로 배치된 마이크 어레이에서 발생한다. 이를 방지하기 위해, 이상적으로는 마이크 간 거리가 서로 다른 비균일(예: 랜덤) 배치가 권장된다.

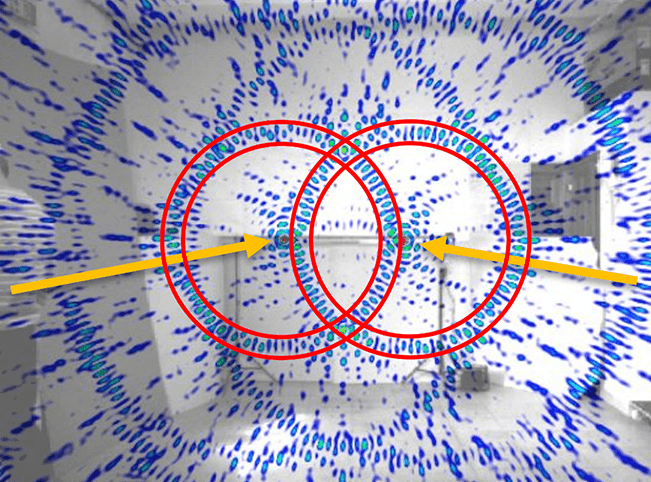

실제 환경에서는 공간적 에일리어싱으로 인해 상한 주파수에 제한이 생기지만, 그럼에도 불구하고 정확한 음원 위치 추정은 여전히 가능하다. 그림 3은 Ring48 마이크 어레이(직경 0.75 m)를 사용하여 44 kHz 초음파 음원 두 개를 위치 추정한 결과를 보여준다. 빨간 원 내부에서 뚜렷한 에일리어싱 현상이 관찰되지만, 실제 음원 위치(노란색)는 여전히 정확하게 식별된다.
