상관 필터란?



상관 필터는 음향 신호 처리에서 특정 소리 성분과 기준(reference) 신호 간의 유사성에 따라 데이터를 분리하거나 정리하는 데 사용하는 필터입니다. 일반적인 주파수 필터가 소리의 주파수 성분만을 기준으로 데이터를 걸러내는 것과 달리, 상관 필터는 시간 신호의 패턴 유사성(상관성)을 기준으로 작동합니다.

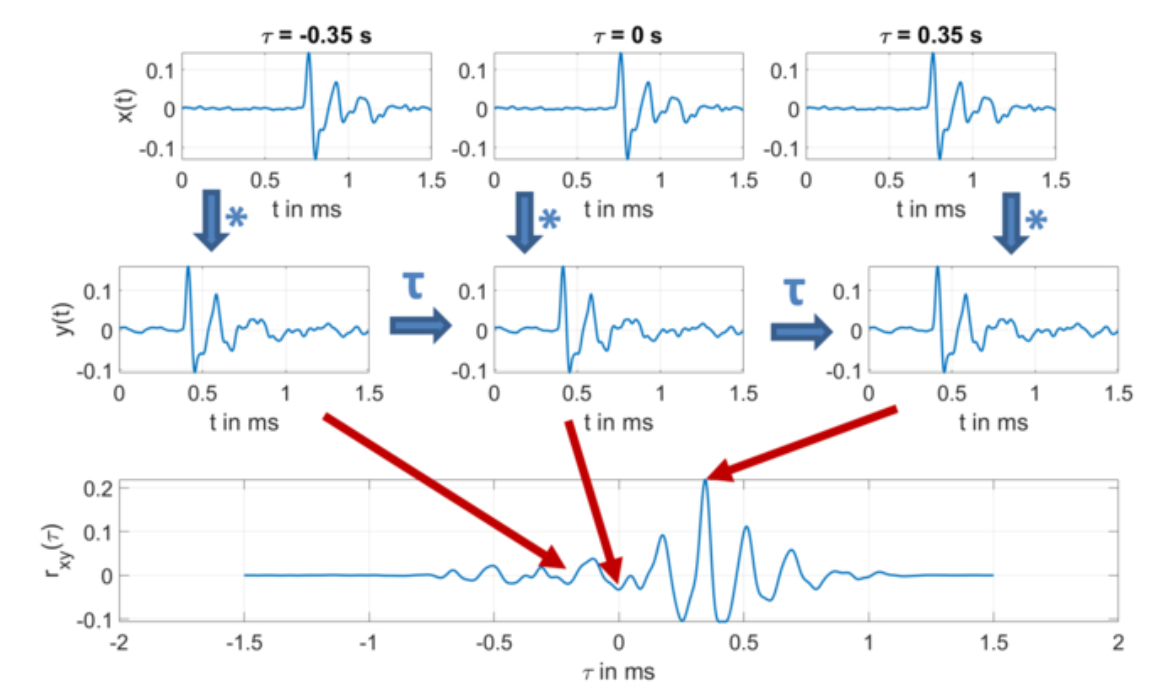

마이크로폰 어레이 상관 관계 적용 방법, 팜테크



예를 들어, 마이크로폰으로 녹음된 신호는 여러 소리 성분이 섞여 있습니다. 이런 신호에서 우리가 원하지 않는 잡음이나 반사된 성분을 제거하거나, 반대로 특정 소리만 골라내고 싶을 때 상관 필터를 활용할 수 있습니다. 기준 신호는 추가 센서(예: 별도의 마이크), 이미 존재하는 녹음 데이터, 또는 특정 소리의 샘플을 직접 선택해서 만들 수 있습니다.



상관 필터의 기본 작동 원리는 다음과 같습니다. 먼저 기준 신호와 마이크 신호 간의 상관 함수(correlation function)를 계산하여 두 신호가 어느 정도 비슷한지, 어느 시간 지연(delay)에서 가장 유사도가 큰지를 분석합니다. 상관 함수는 두 신호의 유사성을 시간 축 상에서 표시해 주는 함수이며, 이 함수에서 큰 피크(peaks)를 찾아내면 그 부분이 기준 신호와 유사한 성분임을 알 수 있습니다. 이렇게 찾아낸 부분이 시간상 어느 지점에 있는지에 따라 기준 신호와 관련된 소리를 추정할 수 있습니다.



상관 필터는 이 과정을 여러 차례 반복할 수 있도록 설계돼 있습니다. 반복 횟수는 필터의 “차수(order)”로 불리며, 반복이 많을수록 기준 신호와 유사한 성분을 더 정밀하게 분리할 수 있습니다. 반복을 통해 기준 신호와 관련된 부분을 점점 제거하거나 강조함으로써 마침내 원하는 신호만 남기거나 원하지 않는 신호만 제거할 수 있게 됩니다.





상관 필터 적용 예시

음향 카메라 분석 화면, 상관 필터를 사용한 반사음 제거, 팜테크



이러한 상관 필터의 적용 예시로는, 예를 들어 두 개의 스피커가 있는 실내에서 한쪽 스피커의 소리가 벽에 반사되어 여러 경로로 마이크에 들어오는 경우를 생각할 수 있습니다. 이때 한쪽 스피커의 소리를 기준 신호로 선택하고 상관 필터를 적용하면, 반사된 소리와 직접 들어온 소리를 구분하여 분석할 수 있습니다. 반복 횟수를 적절하게 조절하면 반사음의 영향을 줄이고 직접 음의 위치와 강도를 더 명확하게 파악할 수 있습니다.



즉, 상관 필터는 마이크로폰 배열로 측정한 전체 신호를 기준 신호와 상관된 성분과 그렇지 않은 성분으로 나누어서 처리할 수 있도록 해 주는 도구입니다. 이것은 특히 반사음, 잔향, 다른 기기나 환경 소음과 같이 분석을 방해하는 신호를 제거하거나, 특정 소리 성분만 골라내어 더 정확한 음향 분석을 수행하고자 할 때 큰 도움이 됩니다.
