유동의 기본 개념



유체의 흐름은 크게 두 가지 형태로 구분되며, 이는 층류(Laminar flow)와 난류(Turbulent flow)입니다. 이 두 가지는 유체의 움직임 방식, 에너지 손실, 그리고 소음 발생 등에서 매우 중요한 차이를 보이며, 특히 공기역학 및 소음 해석에서 핵심적인 개념으로 활용됩니다.





층류(Laminar Flow)의 특징



Laminar flow in a closed pipe. The length of the arrows shows the approximate velocity of the fluid flow. 팜테크



층류는 유체 입자들이 서로 섞이지 않고 평행한 층을 이루며 규칙적으로 흐르는 상태를 의미합니다. 각 층은 일정한 경로를 따라 이동하며, 층 간의 간섭이 거의 없기 때문에 전체 흐름이 매우 안정적입니다.



이러한 흐름에서는 속도 분포가 특징적으로 나타나는데, 관이나 표면과 접촉하는 부분에서는 유체의 속도가 거의 0에 가까워지고, 중심부로 갈수록 속도가 증가하여 포물선 형태의 속도 분포를 보입니다. 이는 점성 효과에 의해 벽면에서 마찰이 발생하기 때문입니다.



또한 층류는 유체가 질서 있게 움직이므로 에너지 손실이 적고, 압력 변화가 크지 않으며, 외부로 방출되는 소음도 거의 없습니다. 따라서 이상적인 조건에서는 매우 효율적인 흐름 형태라고 할 수 있습니다.





난류(Turbulent Flow)의 특징

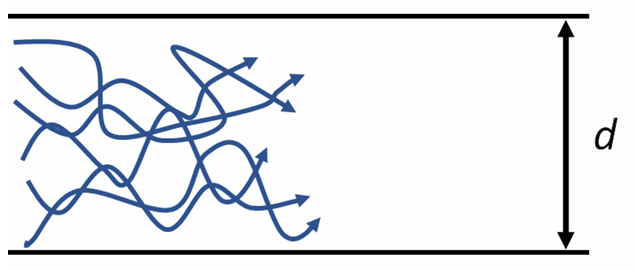

Turbulent flow in a closed pipe. 팜테크



난류는 층류와 달리 유체가 불규칙하고 혼돈된 방식으로 움직이는 흐름을 의미합니다. 이 상태에서는 유체의 속도와 압력이 시간과 공간에 따라 계속 변화하며, 작은 소용돌이(eddy)들이 지속적으로 생성되고 사라집니다. 이러한 복잡한 움직임으로 인해 유체 내부에서는 강한 혼합이 일어나고, 운동 에너지가 빠르게 소산됩니다. 결과적으로 난류에서는 마찰이 증가하여 에너지 손실이 커지고, 흐름이 불안정해집니다.



특히 중요한 점은 난류가 공기역학적 소음의 주요 원인이라는 것입니다. 문서에서도 고속 유동이나 큰 구조물 주변에서 발생하는 소음의 대부분이 난류에 의해 생성된다고 설명하고 있습니다.





층류와 난류의 전이(Transition Region)

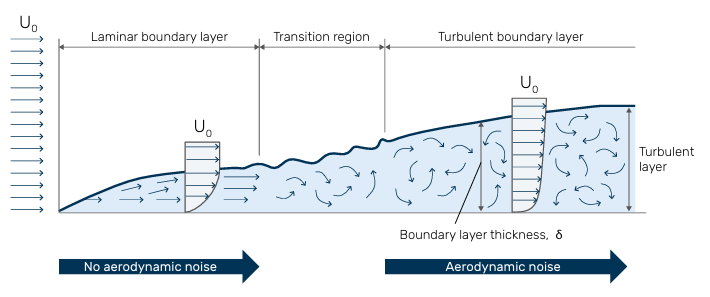

Boundary layers in flow, 팜테크



실제 유체 흐름에서는 항상 층류 또는 난류 한 가지 상태로만 존재하지 않고, 두 상태 사이를 연결하는 전이 영역(transition region)이 존재합니다. 이 영역에서는 흐름이 점차 불안정해지면서 층류에서 난류로 변화하게 됩니다.



이 전이 지점은 공학적으로 매우 중요한 의미를 가지는데, 이 지점을 기준으로 흐름의 특성이 크게 달라지기 때문입니다. 층류 상태에서는 상대적으로 조용하고 효율적인 흐름이 유지되지만, 난류로 전환되는 순간부터는 소음이 증가하고 항력이 커지며 에너지 손실이 증가합니다.



특히 항공기 날개나 자동차 외형과 같은 공기역학 설계에서는 이 전이 위치를 어떻게 제어하느냐가 성능과 효율을 결정짓는 중요한 요소가 됩니다.





공학적 중요성

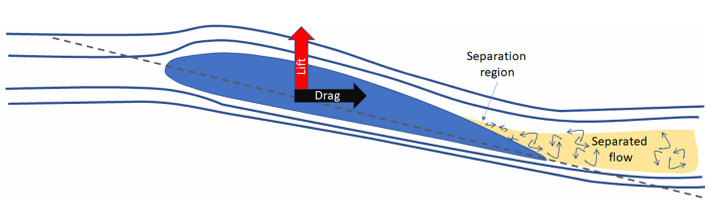

Flow around an airfoil



해당 그림은 에어포일(airfoil, 날개 단면) 주변을 흐르는 공기의 거동과, 그 과정에서 발생하는 양력과 항력, 그리고 유동 분리 현상을 나타낸 것입니다. 공기는 에어포일의 앞전(leading edge)에서 유입되어 위쪽과 아래쪽으로 나뉘어 흐르며, 표면을 따라 비교적 매끄럽게 이동합니다. 이 구간에서는 유동이 안정적인 상태를 유지하며, 날개 형상에 의해 위쪽 유동이 더 빠르게 흐르게 되어 압력 차이가 발생하고, 그 결과 위쪽 방향의 양력(Lift)이 생성됩니다.



그러나 공기가 에어포일의 뒤쪽으로 이동함에 따라 압력 조건이 변화하고, 유동이 점차 불안정해지게 됩니다. 특히 날개 후방에서는 유체가 표면을 따라 계속 붙어 흐르지 못하고 떨어져 나가는 현상이 발생하는데, 이를 유동 분리(separation)라고 합니다. 그림에서는 이 분리 지점이 “separation region”으로 표시되어 있으며, 이 지점 이후의 흐름은 더 이상 매끄럽지 않고 불규칙한 형태로 변화합니다.



유동이 분리된 이후의 영역에서는 소용돌이와 같은 난류 구조가 형성되며, 이를 “separated flow”로 나타내고 있습니다. 이 난류 영역에서는 유체의 속도와 압력이 지속적으로 변동하고, 에너지 손실이 증가하게 됩니다. 이러한 현상은 날개 뒤쪽에서 공기의 흐름을 방해하게 되어 결과적으로 항력(Drag)을 증가시키는 원인이 됩니다.



따라서 이 그림은 에어포일 주변에서 유동이 앞쪽에서는 안정적인 층류 형태를 유지하다가, 뒤쪽으로 갈수록 난류로 전환되고 결국 유동 분리가 발생하는 과정을 보여주고 있습니다. 동시에 이러한 변화가 양력과 항력에 미치는 영향을 시각적으로 설명하고 있으며, 공기역학적 성능을 이해하는 데 중요한 개념을 포함하고 있습니다.



층류와 난류의 차이는 단순한 유동 형태의 차이를 넘어 실제 공학적 설계에 직접적인 영향을 미칩니다. 난류가 발생하면 항력이 증가하여 연료 효율이 떨어지고, 동시에 소음이 증가하여 승차감이나 환경 규제에도 영향을 미칩니다. 또한 유동이 난류 상태로 발전하면 표면에서 유동이 분리되는 현상이 발생할 수 있으며, 이는 항공기에서는 실속(stall), 자동차에서는 공력 성능 저하로 이어질 수 있습니다.



따라서 엔지니어들은 가능한 한 층류를 유지하거나, 난류로의 전이를 적절히 제어하여 성능과 효율을 최적화하려고 합니다.
