신뢰성 공학의 핵심 개념 및 분석 목적



신뢰성 공학은 제품이나 시스템의 안정성을 정량적으로 평가하고 개선하는 학문입니다.



1. 신뢰성(Reliability)의 정의

신뢰성이란 시스템이나 제품이 주어진 환경 조건하에서 특정 기간 동안 고장 없이 제 기능을 성공적으로 수행할 확률을 의미합니다. 이는 시스템이 얼마나 믿을 수 있고 안정적으로 작동할 수 있는지를 나타내는 핵심 지표입니다.

예를 들어, 제시된 웹 호스트 사례에서 1년 동안 서비스가 중단되지 않고 운영될 확률이 93.36%라는 것은, 시스템이 높은 수준의 신뢰도를 갖도록 설계되었다는 것을 정량적으로 보여줍니다. 신뢰성 분석의 궁극적인 목표는 이 확률을 최대화하는 데 있습니다.



2. MTTF/MTBF의 의미와 계산

MTTF (Mean Time To Failure, 평균 고장 시간)와 MTBF (Mean Time Between Failures, 평균 고장 간격 시간)는 시스템의 평균 수명과 내구성을 나타내는 핵심적인 시간 지표입니다.

• MTTF는 수리가 불가능한 부품이 고장 날 때까지의 평균 작동 시간을 의미하며, 제품의 예상 수명을 결정할 때 사용됩니다.
• MTBF는 수리가 가능한 시스템이 한 번 고장 난 후 다음 고장이 발생할 때까지의 평균 작동 시간을 의미합니다.

이러한 지표들은 시스템에 적용된 통계적 고장 분포 모델(예: 지수 분포의 고장률 lambda)을 기반으로 수학적인 공식을 통해 계산됩니다. 예제에서 MTBF가 29,004시간으로 계산된 것은, 해당 웹 호스트 시스템이 평균적으로 매우 오랜 시간 동안 안정적으로 작동할 수 있음을 입증하는 수치입니다.



3. 시뮬레이션을 수행하는 목적

신뢰성 분석에서 시뮬레이션을 활용하는 것은 다음과 같은 두 가지 중요한 목적이 있습니다.



첫째, 분석적 계산 결과의 검증입니다. 복잡한 시스템의 신뢰도와 MTTF는 공식으로 계산되지만, 시뮬레이션은 시스템의 작동 및 고장 과정을 무수히 많이 반복하여 실제에 가까운 통계적 추정치를 도출해냅니다. 이 추정치가 분석적 결과와 일치하는지 확인하여 계산의 정확성을 검증하는 데 사용됩니다.



둘째, 복잡한 시스템의 분석입니다. 부품들의 고장 분포가 다양하거나, 시스템의 작동 논리가 매우 복잡하여 간단한 수학 공식으로 신뢰도를 계산하기 어려울 때, 시뮬레이션은 현실적인 가정을 반영하여 정확한 성능 예측값을 제공하는 필수적인 도구입니다.



4. 예제(Reference Case)를 통한 분석 내용

제시된 예제는 다중 예비(Redundancy) 시스템의 신뢰도를 분석하는 대표적인 사례입니다. 5개의 독립된 서버 중 최소 3개만 작동하면 서비스가 유지되는 3-out-of-5 시스템을 모델링한 것입니다.

이 분석의 목적은 이중화(Redundancy) 구조를 통해 시스템의 전반적인 신뢰도와 가용성을 얼마나 향상시킬 수 있는지를 보여주는 것입니다. 예제에서 보듯이, 단일 서버보다 훨씬 높은 신뢰도(93.36%)와 MTBF(29,004시간)를 달성함으로써, 시스템의 일부 고장에도 불구하고 서비스가 중단 없이 지속될 수 있음을 증명합니다.



5. 신뢰성 분석 도구의 활용 범위

BlockSim과 같은 신뢰성 분석 전문 도구는 단순히 신뢰도나 MTTF를 계산하는 것을 넘어, 시스템의 수명 주기를 관리하는 데 필수적인 심도 있는 분석을 가능하게 합니다.

• 시스템 최적 설계: 어떤 부품에 이중화를 추가하거나 품질을 개선하는 것이 가장 비용 효율적인 신뢰도 향상을 가져오는지 판단하여 최적의 설계를 결정합니다.
• 유지보수 전략 수립: 시스템의 고장 패턴과 위험도를 예측하여, 고장이 발생하기 전에 최적의 예방 정비 시점과 주기를 결정하고 유지보수 비용을 최소화합니다.
• 취약점 식별: 시스템 내에서 신뢰도를 가장 크게 저해하는 가장 취약한 부품(병목 지점)을 정확히 식별하여, 품질 개선 노력을 집중해야 할 우선순위를 제시합니다.

이러한 분석을 통해 기업은 제품의 품질을 보증하고, 운영 위험을 줄이며, 최종적으로 고객 만족도를 높이는 전략적 결정을 내릴 수 있게 됩니다.







k-out-of-n 시스템 신뢰도 분석 예제



이 데이터 세트는 Dr. Guangbin Yang의 저서 Life Cycle Reliability Engineering(John Wiley & Sons, 2007) 78페이지의 예제 4.6에서 발췌되었습니다.



데이터

한 웹 호스트에는 5개의 독립적이고 동일한 서버가 병렬로 연결되어 있으며, 웹 서비스가 작동하려면 이 중 최소 3개의 서버가 작동 상태여야 합니다. 각 서버는 지수 수명 분포 모델을 따르며, 고장률(lambda)은 시간당 2.7 times 10^{-5}회입니다.

여기서는 웹 호스트의 평균 고장 간격 시간(MTBF)과 1년(8760시간) 연속 작동 후의 신뢰도를 계산합니다.



결과

서버가 고장나면 즉시 새것과 같은 상태로 수리된다고 가정합니다. 따라서 MTBF는 MTTF(평균 고장 시간)와 동일하며, 책의 78페이지에 있는 방정식 4.24를 사용하여 다음과 같이 계산됩니다

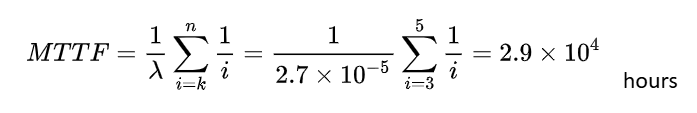

MTTF(평균 고장 시간) 수식, 팜테크





(참고: 원문에서 제시된 공식은 최종 결과 계산에 사용된 것으로 보이며, lambda 값과 n=5, k=3이 대입되어 최종적으로) 29,004시간으로 계산되었습니다.고장 시간이 지수 분포를 따르므로, 시스템 신뢰도(R(t))는 책의 78페이지에 있는 방정식 4.23에 주어진 데이터를 대입하여 다음과 같이 계산됩니다.



신뢰도(Reliability) 수식, 팜테크

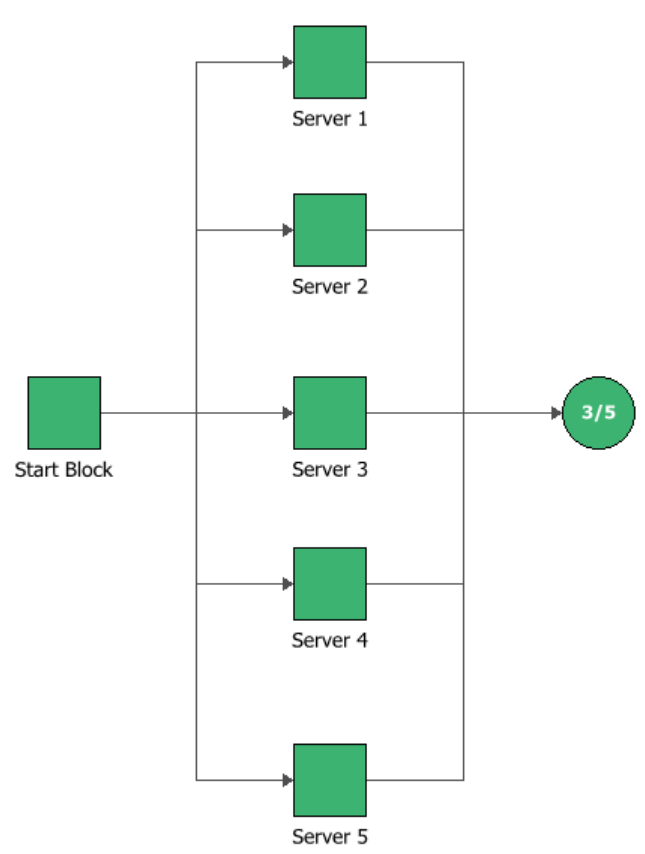

BlockSim을 이용한 결과BlockSim에서 서버 시스템의 신뢰도 블록 다이어그램(RBD)은 다음과 같이 구성됩니다.



RBD, Reliability Block Diagram 구성, 팜테크





각 서버는 시간당 2.7x10^{-5} 고장률을 갖는 지수 분포로 모델링됩니다.





해석적 증명 (Analytical Proof)

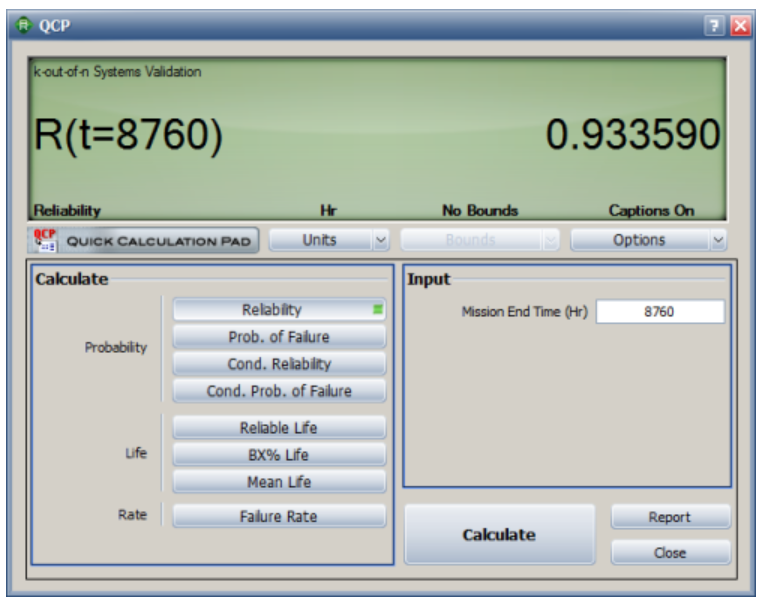

1년 연속 작동(8760시간) 후 웹 호스트의 신뢰도는 QCP(Quick Calculation Pad)에서 93.36%로 계산되며, 이는 참고 서적의 결과와 동일합니다.



ReliaSoft, BlockSim, QCP 계산, 팜테크

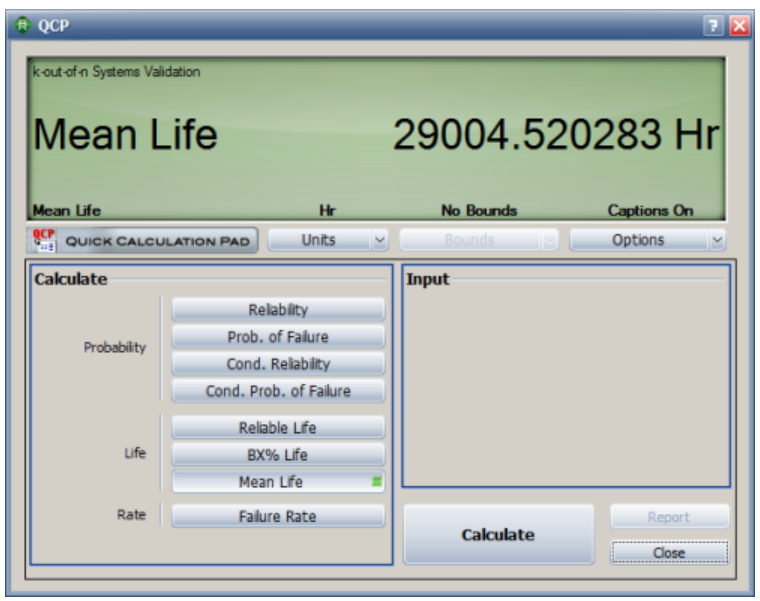

평균 고장 간격 시간(MTBF)은 29,004시간으로 추정됩니다.

ReliaSoft, BlockSim, 평균고장간격시간 계산, 팜테크







시뮬레이션 증명 (Simulation Proof)



BlockSim의 시뮬레이션 도구를 사용하여 결과를 추정할 수도 있습니다.

ReliaSoft, BlockSim, 시물레이션 팜테크

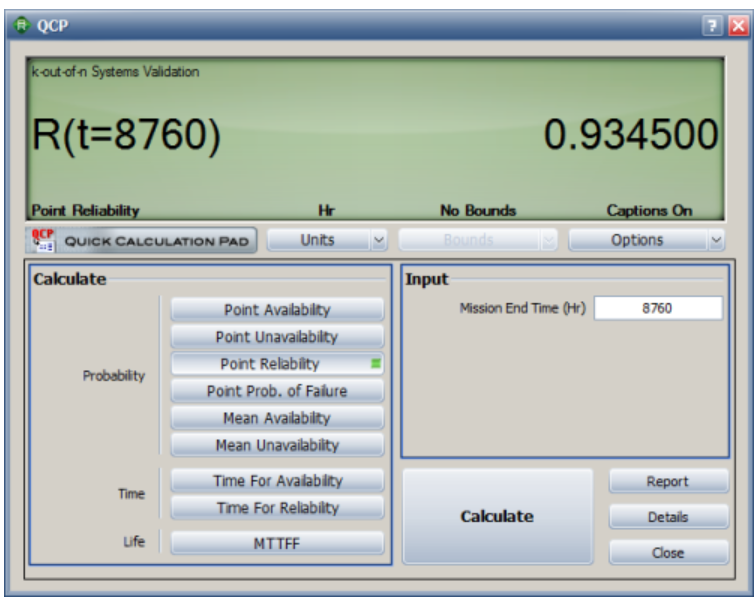

시뮬레이션 설정은 아래와 같습니다.8760시간 사용 후의 특정 시점 신뢰도(Point Reliability)는 93.45%로 추정됩니다.

ReliaSoft, BlockSim, 시물레이션, 신뢰성, Reliability, 팜테크

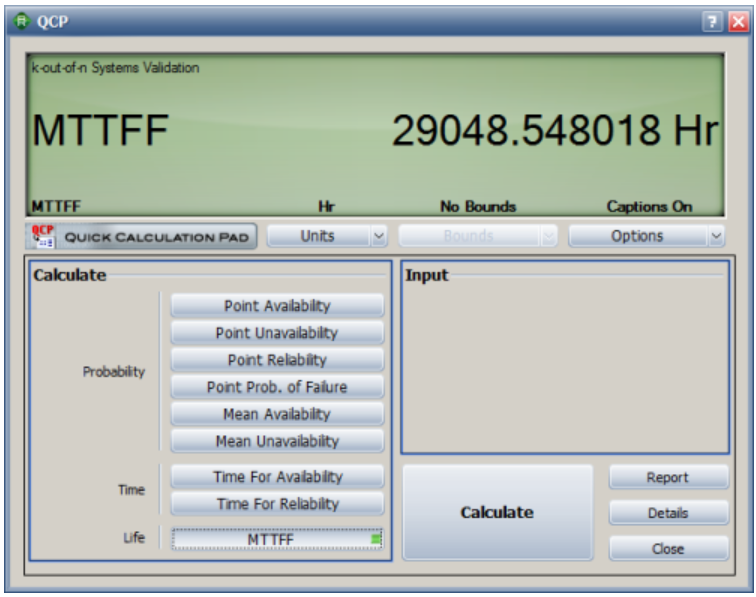

그리고 평균 고장 시간(MTTF)은 29,048시간으로 추정됩니다.

ReliaSoft, BlockSim, 시물레이션, 신뢰성, Reliability, MTTF, 팜테크
