Te와 TE란?

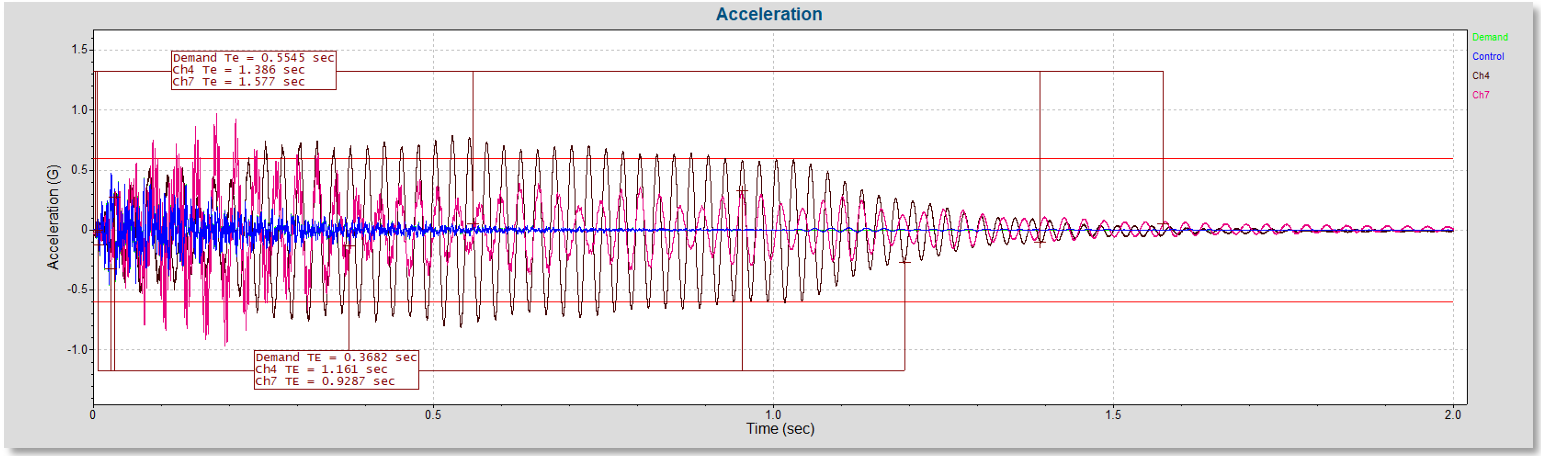

MIL‑STD‑810H 유효 지속시간, 총 시험 노출 시간 VibrationVIEW 자동 계산, 팜테크



Te (Effective Duration / 유효 지속시간)



Te는 하나의 충격 펄스(time-domain pulse)가 실제로 유의미하게 동작하는 시간 구간을 정의합니다. 블로그에 따르면, 이는 “충격 이벤트와 연관된 피크 RMS(제곱평균) 가속도 값의 10 %를 초과하는 연속 시간의 최소 길이”로 정의되던 옛 규격(MIL‑STD‑810F)과 달리, 최신 규격(MIL‑STD‑810H)에서는 계측 노이즈 플로어(instrumentation noise floor)를 넘는 첫 가속도 제로 크로싱(zero-crossing) 시점부터 충격이 끝나는 것으로 인식되는 시점까지의 시간으로 정의되어 있습니다.



즉, 충격이 시작되어 의미 있는 반응이 나타나는 시점부터 응답이 더 이상 의미 있게 유지되지 않는 시점까지를 Te로 간주합니다.





TE (Total Exposure Duration / 총 시험 노출시간)



TE는 시험 대상이 하나의 펄스 혹은 여러 펄스를 통해 충격 환경에 노출된 총 시간을 나타냅니다. 블로그 설명에 따르면, 이전 규격(MIL-STD-810F)에서는 “충격 이벤트의 피크 값의 1/3를 초과하는 모든 시간의 연속 길이”로 정의되었고, 최신 규격(MIL-STD-810H)에서는 ‘최대 크레스트 팩터(Crest Factor)’를 이용한 계산 방식이 적용됩니다.



• 먼저 Te 구간을 몇 개의 소구간(예: Te/10)으로 나누고, 각 구간의 RMS 값 대비 피크값의 비(crest factor)를 계산하여 최대 크레스트 팩터(CF)를 구합니다.
• 이후, 시간 이력(time-history) 중 절대값이 “피크값 ÷ CF” 보다 큰 모든 구간을 포함하는 최소 연속 시간이 TE가 됩니다. 즉, TE는 충격 펄스의 에너지가 실질적으로 작용한 시간 범위를 보다 정량적으로 잡아내는 지표입니다.





VibrationVIEW 2025.1 업데이트



기능 설명

VibrationVIEW 2025.1에서는 MIL-STD-810H의 Method 516.8에 대응하는 시험 규격 프로파일이 소프트웨어 라이브러리에 새롭게 추가되었습니다. 특히, Crash Hazard Shock Test for Flight Equipment 등 항공 및 군사 장비용 충격-응답스펙트럼(SRS) 시험 프로파일이 포함되어 있습니다. 또한 SRS 그래프 상에서 시험 파라미터인 Te(유효 지속시간) 및 **TE(총 시험 노출시간)**의 시작 및 끝을 표시할 수 있는 기능이 도입되어 시험 결과 분석과 보고가 용이해졌습니다.

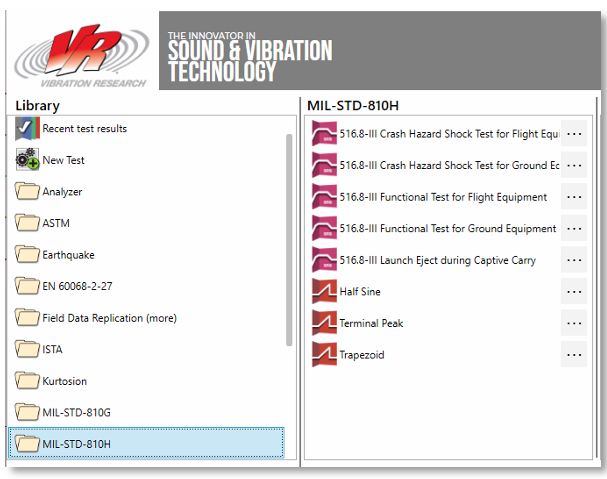

MIL-STD-810H 516.8 시험 규격 라이브러리, 팜테크



주요 특징

• 라이브러리 프로파일로 MIL-STD-810H 516.8 규격 대응 시험이 바로 설정 가능해졌습니다.
• 그래프에서 Te/TE 계산의 시작 및 종료 시점을 표시할 수 있어, 시험 조건 및 결과의 추적이 용이합니다.
• 대시보드 및 시험 설정 단계에서 SRS 시험 관련 사양 및 라이브러리 선택이 간편히 이루어지며, 급격한 개발·시험 환경에서도 규격 준수를 보다 손쉽게 구현할 수 있습니다.



해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
