Notch 기능 개요

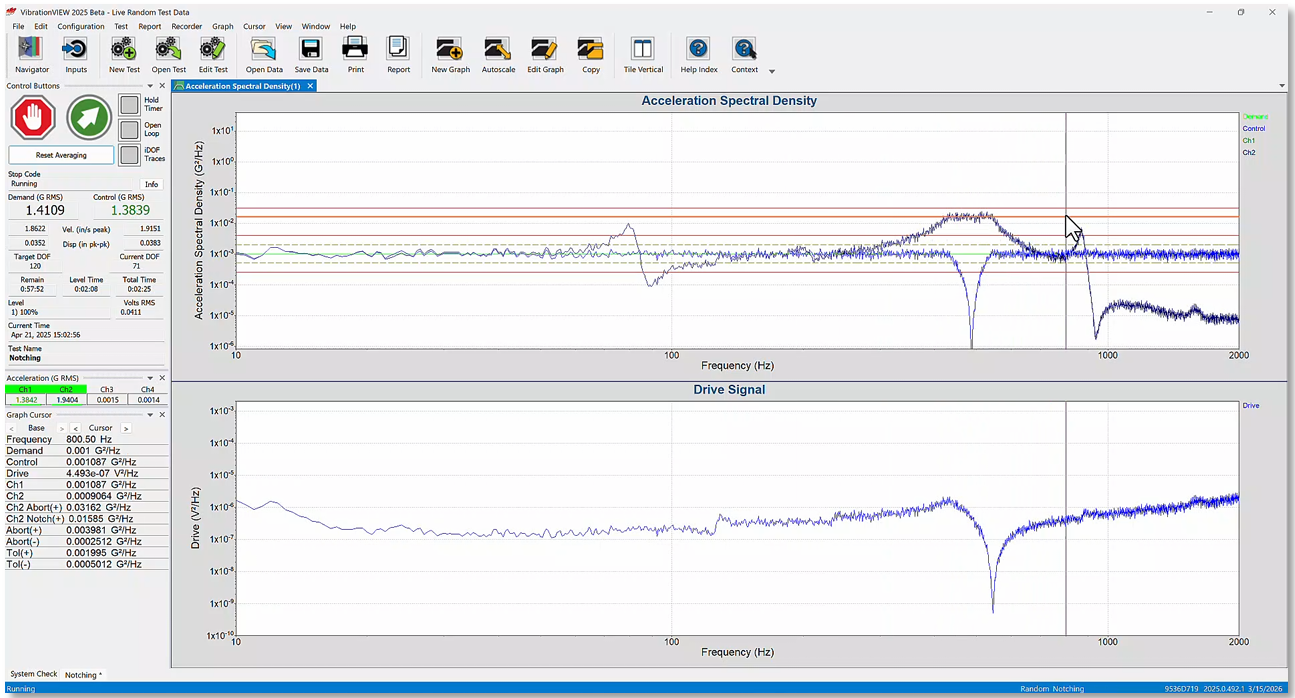

VibrationVIEW 랜덤진동시험 중 Notch 실행 화면, 팜테크



본 소프트웨어에서는 진동 시험 중 시험체(Device Under Test, DUT)의 응답이 특정 주파수 대역에서 과도하게 커지거나 설정한 한계를 넘어설 경우를 예방하기 위한 제어 기능을 제공합니다. 노칭 기능은 특정 주파수 구간에서 응답을 제한하도록 드라이브 신호를 조정하는 것이며, 어보트 기능은 설정된 조건이 충족되면 시험을 자동으로 중단하도록 지정하는 기능입니다.  버전 2025.1에서는 이러한 노칭과 어보트 기능을 각 채널별로 개별 설정할 수 있는 기능이 새롭게 지원됩니다.



Notch 주요 특징



1. 시험 모드 ‘사인(Sine)’ 및 ‘랜덤(Random)’에서 각 채널 별로 노치 테이블(Notch Table) 과 어보트 테이블(Abort Table) 을 정의할 수 있습니다.



2. 노치가 기대된 제어를 달성하지 못했을 때, 설정된 어보트 조건이 충족되면 시험을 즉시 중단하도록 지정할 수 있습니다. 예컨대 노치 한계를 벗어날 경우 자동으로 어보트가 작동하도록 설정할 수 있습니다. 어보트 조건을 설정할 때 “몇 개의 주파수 라인이 초과하였을 경우” 혹은 “해당 주파수 범위의 몇 % 이상이 초과하였을 경우”라는 식으로 지정할 수 있습니다.



3. 또한 노치/어보트를 위한 아웃라이어(Outliers) 허용치 설정이 가능해졌으며, 이는 시험 전체의 스펙 한계와 독립적으로 설정할 수 있습니다.





왜 이 기능이 중요한가?



NAVMAT test on a lawnmower blade with notching at 65 to 95Hz for Channel 2. 팜테크



가령 시험 대상이 되는 제품이 특정 주파수에서 고(高)응답을 나타낼 경우, 그 응답이 지나치면 제품이 손상되거나 시험 설비에 악영향을 미칠 수 있습니다. 노칭 기능을 통해 그 주파수 응답을 제어하면 과도한 자극을 예방할 수 있습니다.



또한 산업 표준이나 규격에서 “노치 + 어보트” 설정을 요구하는 경우가 많은데, 본 기능은 그러한 요구사항을 각 채널 차원에서 세밀하게 충족할 수 있게 해줍니다.  시험 진행 중 이상 응답이나 제어 실패가 발생했을 때 자동으로 시험을 중단하도록 설정하면 제품이나 설비의 안전성을 높일 수 있으며, 불필요한 손실을 줄일 수 있습니다.





활용 및 설정 시 유의사항



VibrationVIEW 2025.1에서 제공하는 노칭(Notching) 및 어보트(Abort) 기능을 실제 시험에 적용할 때에는 시험 목적과 제품 특성을 정확히 이해하고 설정해야 합니다. 우선 노치 테이블을 구성할 때는 제품이 특정 주파수 구간에서 어떤 방식으로 응답하는지, 그리고 그 응답이 시험 중 어느 정도까지 허용 가능한지를 명확히 파악해야 합니다. 시험 대상이 공진 특성을 가지고 있을 경우 해당 구간에서의 응답이 과도하게 상승할 수 있으므로, 이를 적절히 제어할 수 있는 수준으로 노치를 설정하는 것이 중요합니다. 또한 노치 설정이 지나치게 엄격할 경우 드라이브 신호가 불필요하게 크게 변하며 시험이 안정적으로 유지되지 않을 수 있으므로, 안전성과 시험 효율성 사이의 균형을 고려해야 합니다.



어보트 조건을 정의할 때에는 실제 시험 중 발생할 수 있는 다양한 상황을 고려해 기준을 설정하는 것이 필요합니다. 예를 들어 단일 라인(Line)만 기준을 초과했다고 바로 시험을 중단하도록 설정할 경우, 일시적 노이즈나 미세한 변동에도 시험이 중단될 수 있습니다. 반대로 너무 높은 기준을 설정하면 실제로 위험한 상황이 발생해도 중단되지 않을 가능성이 있습니다. 따라서 일정 수 이상의 라인 초과 또는 특정 비율 이상이 한계를 벗어났을 때만 어보트가 발동하도록 하는 방식이 보다 현실적입니다. 이를 통해 시험의 안정성을 확보하면서도 불필요한 중단을 최소화할 수 있습니다.



아웃라이어 허용치를 설정할 때도 마찬가지로 제품과 설비의 특성을 고려해야 합니다. 아웃라이어가 간헐적으로 나타나는 것은 자연스러운 현상이므로, 이를 어느 정도 허용할 것인지 신중히 결정해야 합니다. 허용치를 너무 낮게 두면 시험이 과도하게 민감해지고, 너무 높게 두면 실질적인 위험 신호를 놓칠 수 있습니다. 또한 노치가 충분히 제어되지 못하는 상황에서는 어보트가 자동으로 작동하도록 설정하는 것이 장비 및 제품 보호 측면에서 유리합니다. 노치 실패 시 어보트 기능을 활용하면 예상치 못한 응답 상승이나 제어 실패가 발생하더라도 즉시 시험을 중단하여 손상을 방지할 수 있습니다.



마지막으로, 해당 기능은 채널별로 설정할 수 있으므로 멀티채널 시험에서는 각 채널의 특성을 개별적으로 분석하는 과정이 필요합니다. 특정 채널만 고응답을 보이는 경우가 많기 때문에, 모든 채널에 동일한 설정을 적용하면 불필요한 제어가 발생할 수 있습니다. 따라서 각 채널의 데이터 특성, 장비 구성, 시험 목적을 고려해 노치 및 어보트 조건을 적절히 분리하여 설정하는 것이 실무적으로 가장 효과적입니다. 이러한 과정을 통해 시험의 신뢰성과 안전성을 더욱 향상시킬 수 있습니다.
