가스 측정기와 REBEL CT를 이용한 실시간 가스 측정 및 DBC 파일 생성 실습
실습 목표
이번 실습의 목적은 가스 측정기와 Influx사의 REBEL CT CAN 데이터 로거를 활용하여 다양한 가스를 실시간으로 측정하고, 캔 통신에서 사용하는 Signal을 설정한 뒤, 이를 DBC 파일로 출력하는 과정을 배우는 것입니다.
실습 내용
가스 측정 및 데이터 로깅
- 측정 대상 가스: TVOC, CO2, H2
- 가스 측정기로부터 실시간 데이터를 수집하여 REBEL CT를 통해 CAN 데이터 로깅을 진행합니다.
- 각 가스의 농도값을 캔 메시지로 변환하여 분석할 수 있도록 설정합니다.
Signal 설정
- CAN 통신에서 Signal은 각 데이터의 의미를 정의하는 중요한 요소입니다.
- TVOC, CO2, H2 각각에 대해 CAN Signal을 생성하고, 데이터 크기와 범위를 설정합니다.
- 이를 통해 가스 데이터를 해석 가능한 형태로 캔 메시지에 매핑합니다.
DBC 파일 출력
- 설정된 Signal 정보를 바탕으로 DBC 파일을 생성합니다.
- DBC 파일은 CAN 메시지의 해석 정보(예: Signal 이름, 데이터 크기, 단위 등)를 포함하여 다른 장치와의 호환성을 제공합니다.
- 생성된 DBC 파일은 CAN 네트워크에서 데이터를 해석하거나 디버깅하는 데 사용됩니다.
실습 준비물
- Influx REBEL CT CAN 데이터 로거
- 가스 측정기 (TVOC, CO2, H2 측정 가능)
- 컴퓨터 및 DBC 파일 생성 소프트웨어
- CAN 케이블 및 관련 연결 장비
Dialog Signal 설정
테이블 주요 항목 분석
1. 메시지 정보
- Message Name: GSM_DATA
- ID: 0x100 + (Setup ID * 2 - 1)
- DLC (Data Length Code): 8
- 주기: 1000ms
- 전송 타입: 주기적 (P)
- Message Name: GSM_DATA1
- ID: 0x100 + (Setup ID * 2)
- DLC (Data Length Code): 8
- 주기: 1000ms
- 전송 타입: 주기적 (P)
가스 센서에서 제공된 신호 테이블은 위와 같습니. 이 테이블의 정보를 기반으로 캔 신호 설정 및 DBC 파일 생성 실습 내용을 추가적으로 구체화할 수 있습니다.

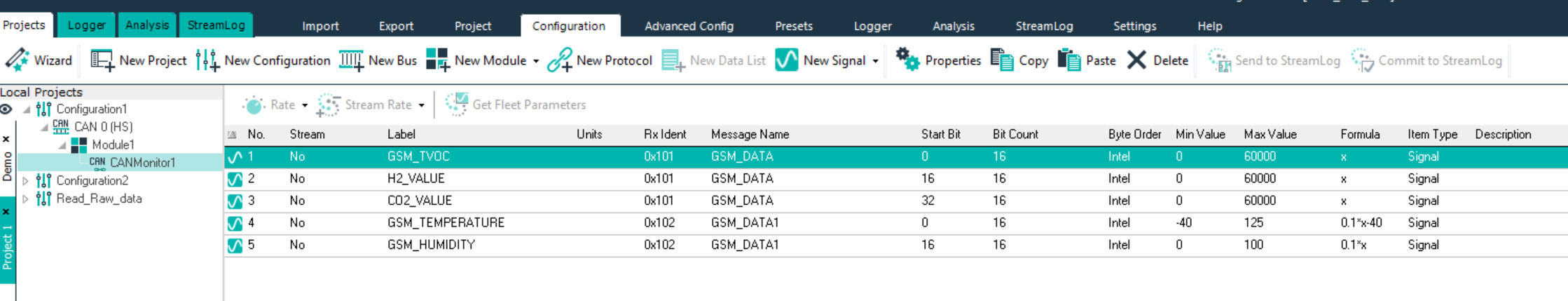

위는 가스센서의 테이블을 기반으로 만든 신호 테이블입니다.

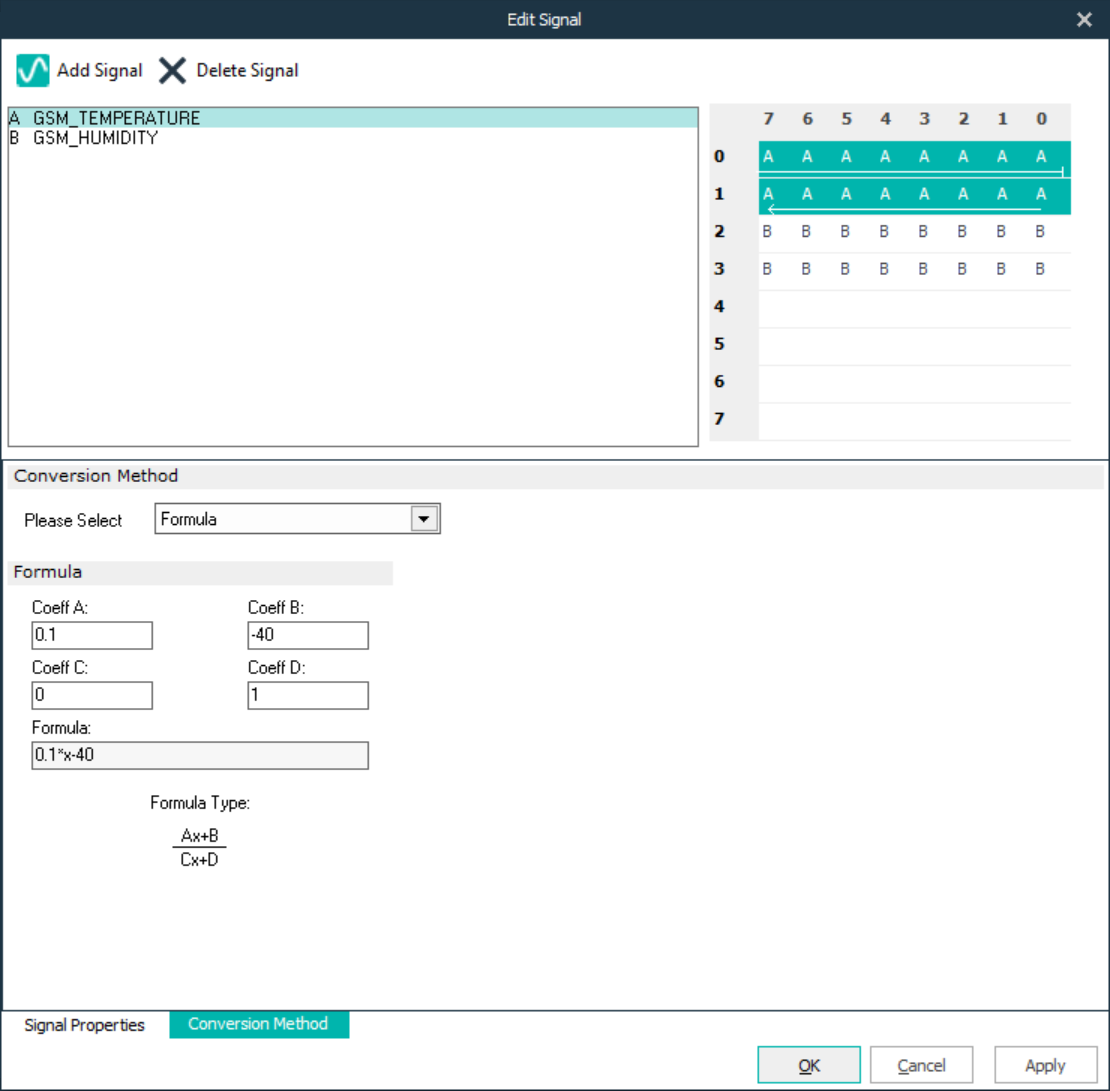

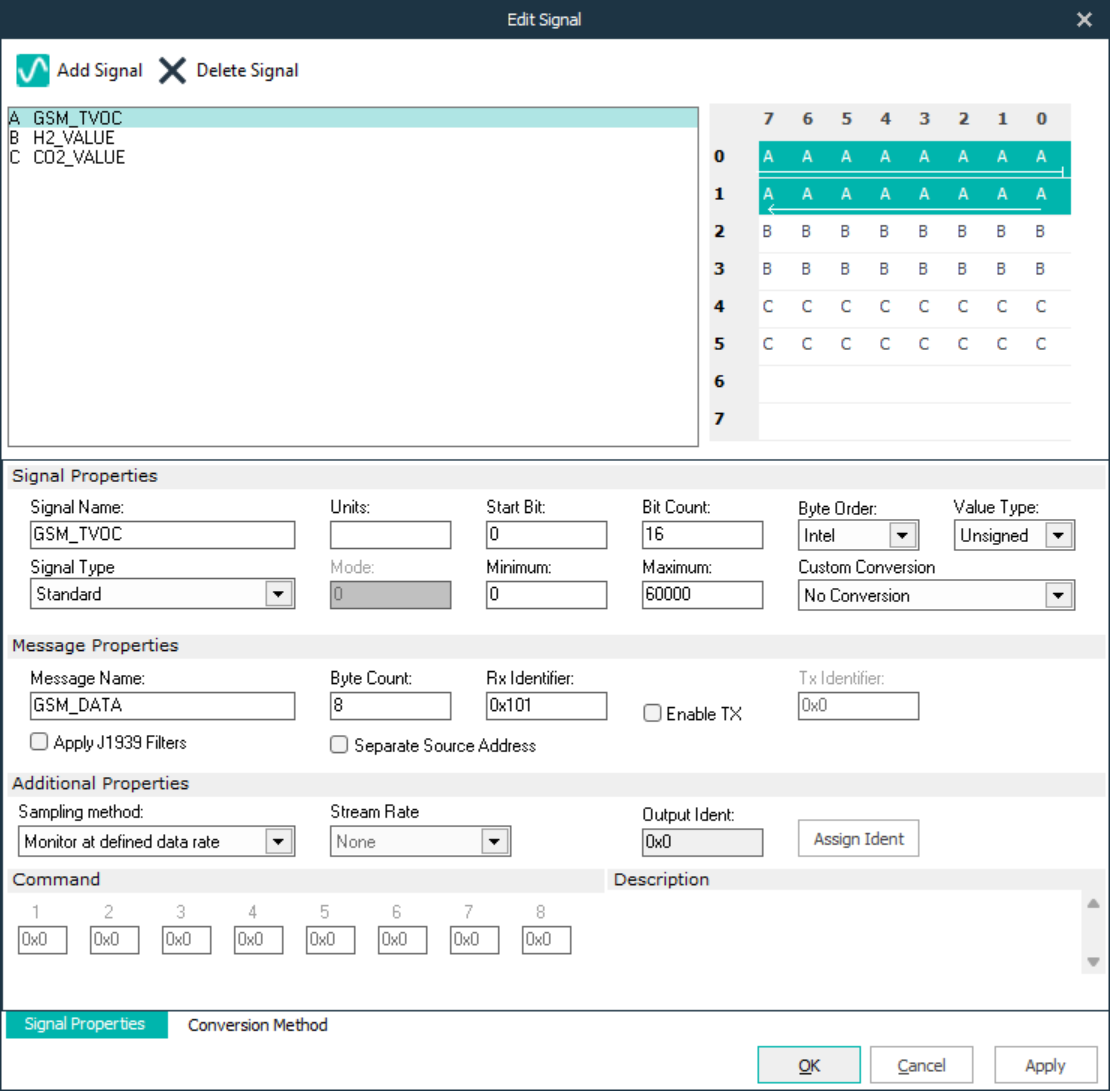

상세 설정은 아래와 같이 진행합니다.
나머지 신호도 위와 유사하게 진행하시면 됩니다.

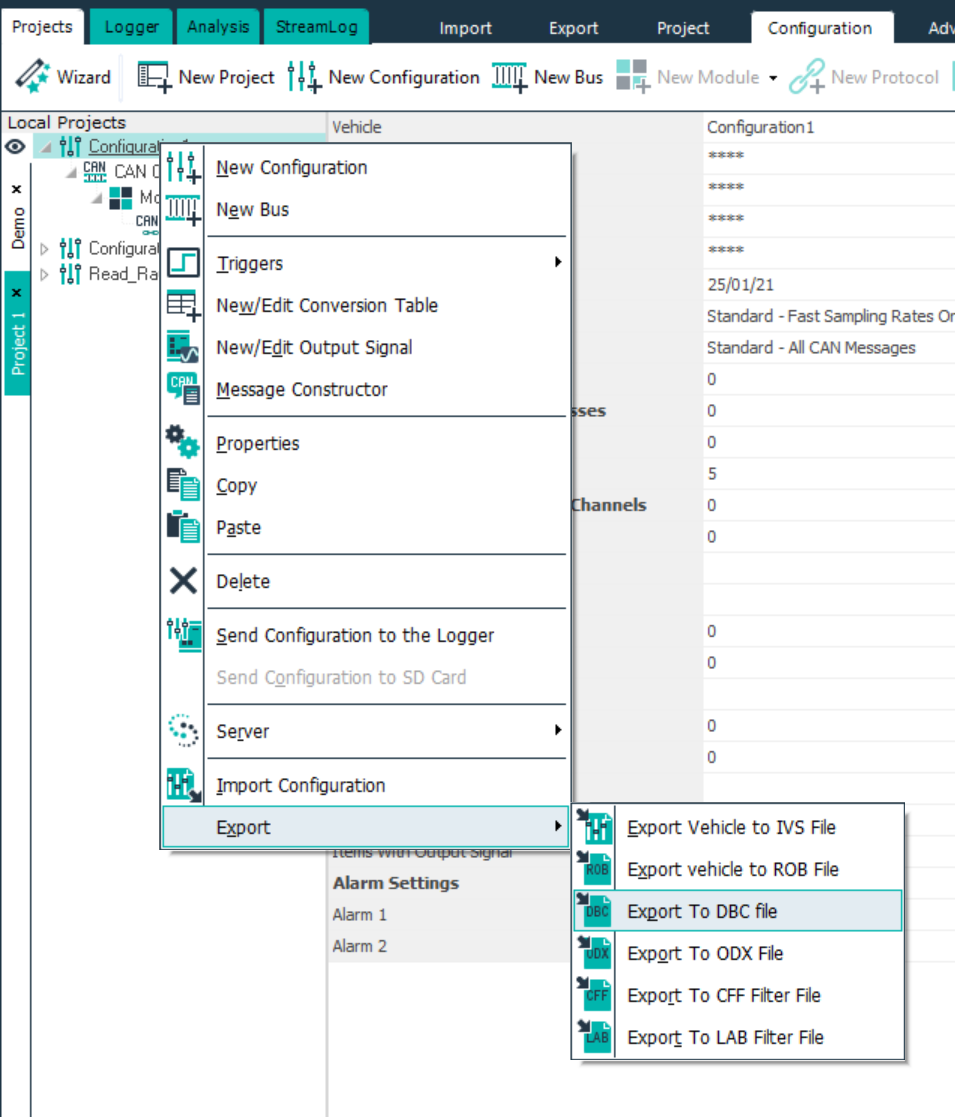

Dialog Signal를 DBC 파일로 출력
해당 프로젝트에서 위와 같이 Export를 사용해서 DBC 파일을 추출 해줍니다.
