OBD-II 란?

OBD(On-Board Diagnostics), 또는 온보드 진단 시스템은 차량의 상태를 진단하고 보고하는 기술입니다. 이 시스템은 차량의 다양한 코드를 표시하여 차량의 상태를 이해할 수 있게 합니다.

OBD 시스템은 차량이 운행 중일 때 실시간으로 작동하며, 차량의 상태를 지속적으로 모니터링하고 문제가 발생하면 이를 코드 형태로 표시합니다. 차량 진단에는 오프보드 진단과 온보드 진단이 있습니다. 오프보드 진단은 차량의 모든 제어 장치를 모니터링하고, 문제가 발생하면 이를 저장하여 나중에 기술자가 문제를 해결할 수 있도록 합니다. 반면, 온보드 진단은 차량이 운행 중일 때 즉각적으로 문제를 진단하고 보고합니다.



OBD 시스템은 하드웨어와 관련된 하위 레벨 프로토콜인 CAN Bus와 달리, 고급 언어 수준의 프로토콜을 사용합니다. 따라서 OBD 인터페이스 장치는 OBD 포트와 차량을 컴퓨터를 통해 연결하는 인터페이스로 작동할 수 있습니다. 이는 차량의 상태를 이해하고 필요한 조치를 취하는 데 큰 도움이 됩니다.



상세 내용은 아래 링크를 통해 참조 하시길 바랍니다.



[CAN통신] OBD란? PID, 사용예제, DTC 종류 (On Board Diagnostics)







OBDII 차량 실습



이번 실습에서는 G80 차량의 OBD2 데이터를 읽고 저장하는 방법에 대해 다룹니다. OBD2 통신은 Influx 사의 REBEL CT를 사용하여 데이터를 저장합니다. 이 실습을 위해 운전석 왼쪽 하단에 있는 OBD2 포트와 REBEL 을 연결할 수 있도록 별도의 커넥터를 준비합니다.





1. 아래와 같이 Dialog 소프트웨어를 실행하고 REBEL CT 로거와 컴퓨터를 USB로 연결합니다.









2. 아래와 같이 Demo에 미리 정의된 OBDII_Example 프로젝트를 마우스 우클릭 후 "Send Configuration to the Logger"를 선택해서 REBEL CT 로거에 업로드 합니다. 해당 셋업은 차량내 정의 된 OBDII에 대한 Request를 주기적으로 보내는 설정입니다.

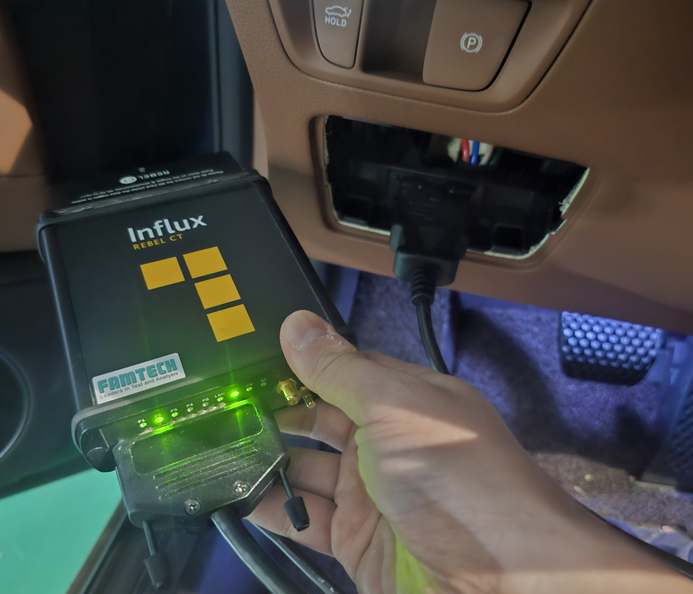

3. 해당 셋업이 업로드된 REBEL CT 로거를 G80 운전석 하단의 OBD 커넥터에 아래와 같이 연결 해줍니다.

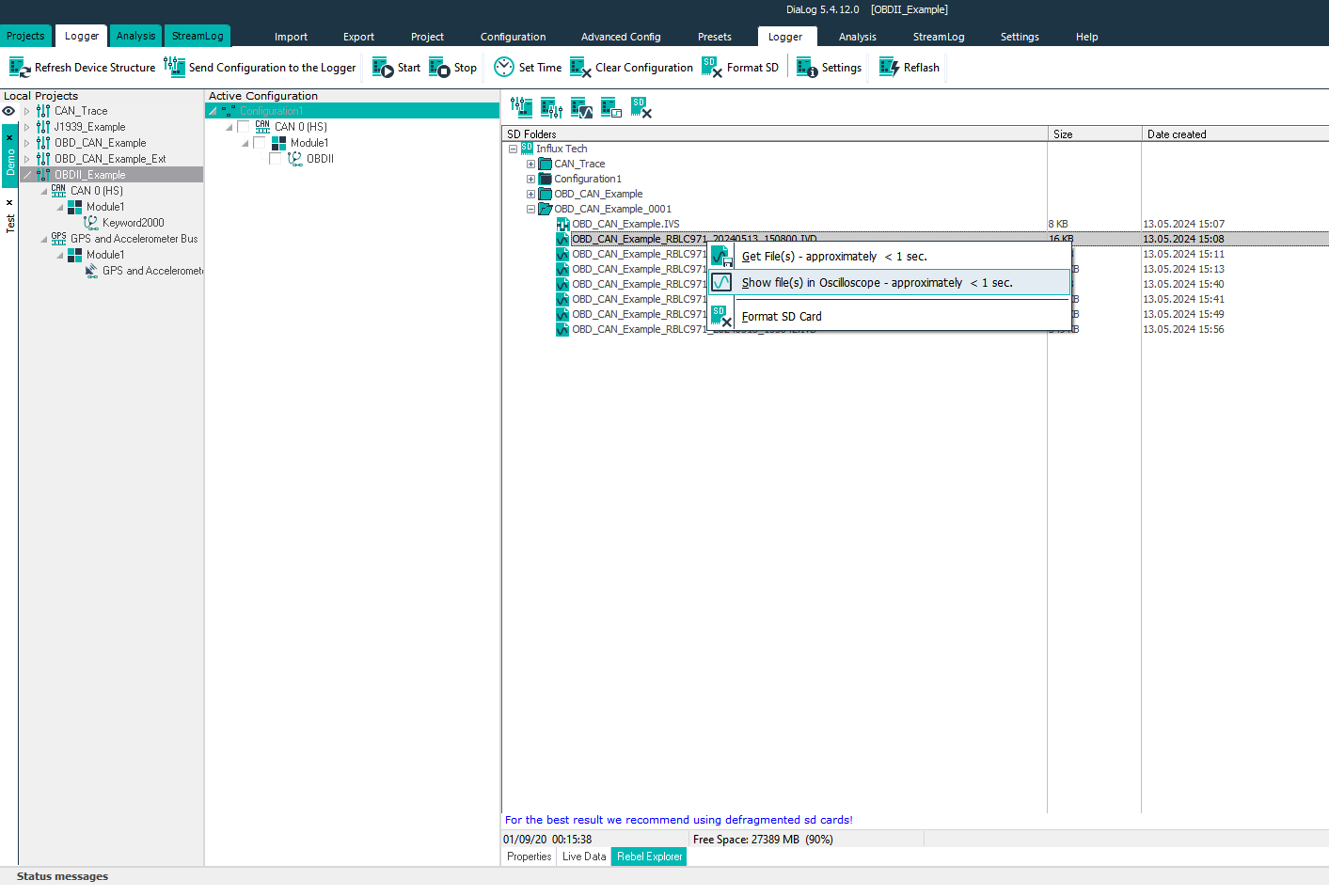

4. 운행 후 로거를 다시 PC와 연결하고 Dialog 소프트웨어를 실행합니다. 아래와 같이 좌측 상단의 Logger 탭을 클릭 후 우측 하단의 Rebel Explore를 선택하고 저장된 파일을 우클릭해서 분석을 진행합니다.





5. 아래 그림과 같이 다양한 차량 정보의 값을 확인할 수 있습니다.
