[ReXgen AIR] CAN 데이터 로깅과 클라우드 통합 솔루션



팜테크에서 제공하는 ReXgen AIR 데이터 로거는 CAN 통신 데이터를 효율적으로 수집하고 클라우드에 업로드할 수 있는 첨단 장치입니다. 이 장치는 주로 자동차와 같은 복잡한 시스템에서 데이터를 수집하여 분석 및 관리하는 데 사용됩니다. ReXgen AIR는 기본 ReXgen 시리즈의 모든 기능을 갖추고 있으며, 4G LTE를 통해 데이터를 클라우드로 직접 업로드할 수 있는 확장 기능이 추가되었습니다.

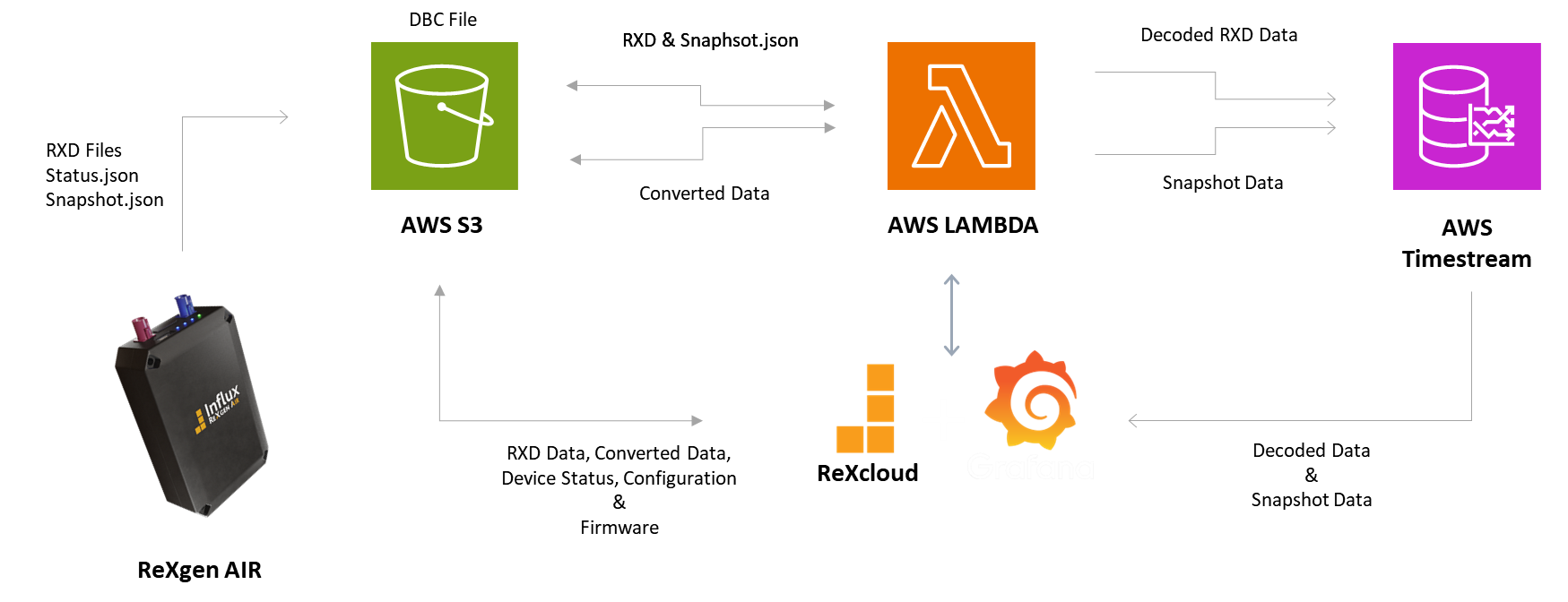

ReXgen AIR는 데이터를 Amazon Web Services(AWS) 클라우드 환경과 통합하여 관리합니다. AWS S3를 통해 데이터를 안전하게 저장하며, AWS Lambda를 이용하여 데이터를 사용자가 필요한 형식(CSV, BLF, MF4, Apache Parquet)으로 자동 변환할 수 있습니다. 기본적으로 수집되는 데이터는 장치 상태를 담은 Status.json, CAN 데이터와 다양한 채널 데이터를 포함한 RXD, 그리고 주기적으로 주요 정보를 스냅샷으로 저장하는 SnapShot.json 파일로 구성됩니다.



이 데이터 로거는 사용자 요구에 따라 세 가지 패키지를 제공합니다. 첫 번째는 AWS S3 버킷을 제공하여 데이터를 저장하고 관리할 수 있는 기본 서비스이며, 두 번째는 자동 데이터 변환 기능이 포함된 서비스입니다. 마지막으로, 데이터 대시보드를 제공하는 세 번째 패키지는 AWS Lightsail을 활용하여 ReXcloud라는 웹 기반 대시보드를 통해 장치 상태를 실시간으로 확인하고 관리할 수 있는 기능을 제공합니다.



CAN 통신 서버 화면



ReXgen AIR를 사용하기 위해서는 활성화된 4G LTE SIM 카드와 AWS S3 버킷에 접근할 수 있는 자격 증명이 필요합니다. SIM 카드는 데이터를 업로드하기 위해 필수이며, AWS 자격 증명은 장치와 클라우드 간의 안전한 연결을 보장합니다. 이러한 설정은 ReXdesk라는 소프트웨어를 통해 손쉽게 구성할 수 있습니다.







ReXgen AIR의 주요 장점은 데이터 수집부터 업로드, 변환, 대시보드 관리까지의 모든 과정을 자동화하여 데이터 관리의 효율성을 극대화한다는 점입니다. 예를 들어, 자동차 테스트 중 수집된 CAN 데이터를 AWS Lambda를 이용해 사용자가 원하는 형식으로 변환하고, 이를 AWS Lightsail 기반의 대시보드에서 시각적으로 확인할 수 있습니다. 이는 데이터 관리 시간을 줄이고, 분석에 더 많은 시간을 투자할 수 있도록 돕습니다.



ReXgen AIR는 차량 개발, 성능 테스트, 원격 모니터링 등 다양한 산업에서 활용될 수 있는 강력한 데이터 관리 도구로, 데이터 로깅과 클라우드 통합의 혁신적인 표준을 제시합니다.













CAN 데이터 로깅과 클라우드 통합 솔루션 적용



1. 차량 플릿 시스템에서의 활용
대규모 차량 플릿을 관리하는 기업은 효율성과 비용 절감이 주요 과제입니다. ReXgen AIR는 플릿 시스템에서 다음과 같은 방식으로 활용될 수 있습니다.

• 실시간 상태 모니터링: 차량의 CAN 데이터를 통해 실시간 상태 정보를 수집하여 각 차량의 작동 상태를 모니터링할 수 있습니다. 예를 들어, 연료 소모, 배터리 상태, 엔진 성능 등의 정보를 Status.json 파일로 제공하여 차량 상태를 종합적으로 파악할 수 있습니다.
• 예방 정비: 차량에서 발생하는 오류 코드와 센서 데이터를 분석하여 문제를 사전에 감지하고 예방 정비를 수행할 수 있습니다. 이는 차량의 다운타임을 줄이고 수리 비용을 절감하는 데 크게 기여합니다.
• 운영 효율성 향상: 플릿 전체의 운행 데이터를 분석하여 연비 최적화, 운전 습관 개선, 경로 효율성 향상 등 운영 전반을 최적화할 수 있습니다.



2. 개발 단계 차량 분석

차량 개발 과정에서는 성능, 안전성, 및 신뢰성 테스트를 위해 방대한 데이터를 수집하고 분석하는 것이 필수적입니다. ReXgen AIR는 이러한 데이터 수집 및 분석을 효율적으로 지원합니다.

• 다채널 데이터 수집: ReXgen AIR는 CAN 데이터 외에도 GNSS, IMU 등 다양한 센서 데이터를 수집합니다. 이를 통해 차량의 주행 상태, 가속도, 위치 정보 등을 포괄적으로 분석할 수 있습니다.
• 클라우드 기반 데이터 관리: 수집된 데이터는 AWS S3에 업로드되어 안전하게 저장되고, AWS Lambda를 통해 사용자가 원하는 형식으로 자동 변환됩니다. 이는 데이터를 쉽게 분석할 수 있도록 하며, 데이터 저장 및 전송 과정에서의 오류를 줄입니다.
• DBC 디코딩 지원: 사용자가 제공한 CAN 데이터베이스 파일(DBC)을 이용하여 수집된 데이터를 해석하고, 각 CAN 메시지의 의미를 명확히 파악할 수 있습니다. 이는 새로운 기능과 시스템의 테스트에 매우 유용합니다.



3. 통합 데이터 분석 및 시각화

ReXgen AIR는 AWS Lightsail 기반의 ReXcloud 대시보드를 통해 데이터를 시각적으로 제공하며, 플릿 관리자나 개발 엔지니어가 대규모 데이터를 효과적으로 분석할 수 있도록 지원합니다.

• 플릿 전체 데이터 통합 분석: 대시보드는 여러 차량에서 수집된 데이터를 통합하여 단일 인터페이스에서 관리할 수 있게 합니다. 이는 데이터를 종합적으로 분석하고 비교할 수 있는 환경을 제공합니다.
• 알림 및 보고 기능: 데이터에서 발생한 특정 이벤트(예: 경고 메시지, 이상 신호)를 감지하여 관리자에게 알림을 보낼 수 있습니다. 또한 데이터 보고서를 자동으로 생성하여 관리팀과 공유할 수 있습니다.







해당 내용과 관련해서 팜테크에서 시스템 솔루션을 제공하고 있습니다.  관심 있으시면 아래 홈페이지 또는 연락처를 통해 문의 주시면 됩니다. :)
