TEDS(Transducer Electronic Data Sheet)란?



TEDS는 "Transducer Electronic Data Sheet"의 약어로, 한국어로는 "변환기 전자 데이터 시트"라고 번역됩니다. 이는 전자식 센서나 측정기와 같은 측정 장치에 사용되는 데이터 형식입니다.



TEDS는 센서에 대한 정보와 특성을 전자적으로 저장하는 방법을 제공합니다. 이 정보에는 센서의 제조사, 모델, 일련번호, 측정 범위, 보정 상태, 특성곡선 등과 같은 센서의 세부 사항이 포함될 수 있습니다.



TEDS를 사용함으로써, 사용자는 측정 장치에 연결된 센서를 간단하게 식별하고, 센서의 특성을 자동으로 인식할 수 있습니다. 즉, TEDS는 센서의 특성을 일일이 수동으로 입력하거나 설정할 필요 없이, 측정 장치가 자동으로 센서를 인식하고 필요한 설정을 수행할 수 있도록 도와줍니다.



TEDS는 표준화된 형식이며, IEEE 1451 시리즈 표준에 기반합니다. 이는 전자식 측정 장치 간의 상호 운용성을 개선하기 위해 개발된 국제 표준입니다.





TEDS의 주요 장점은 다음과 같습니다:



• 간편한 식별: TEDS를 사용하면 센서를 쉽게 식별할 수 있습니다.
• 자동 설정: TEDS는 측정 장치가 센서의 특성을 자동으로 감지하고 설정할 수 있도록 합니다.
• 시간 절약: TEDS를 사용하면 수동으로 센서의 특성을 입력하거나 설정하는 시간을 절약할 수 있습니다.
• 정확성 향상: TEDS는 센서의 보정 정보를 저장하여 측정의 정확성과 신뢰성을 향상시킵니다.
• TEDS는 측정 분야에서 표준으로 사용되며, 센서와 측정 장치 간의 상호 운용성을 개선하는 데 중요한 역할을 합니다.





테이블1

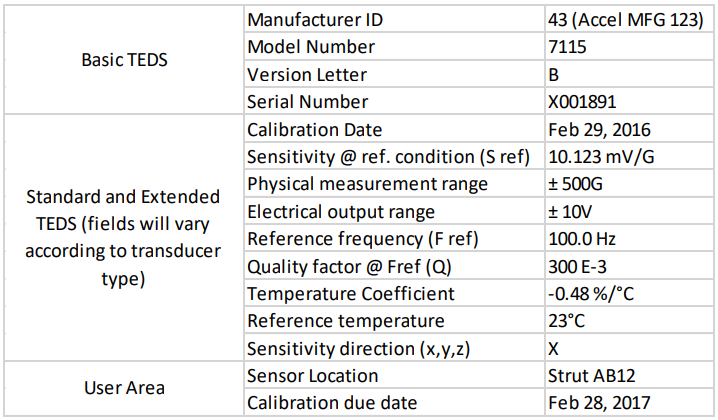

테이블1은 TEDS를 통해 확인할 수 있는 정보입니다.











TEDS(Transducer Electronic Data Sheet) 실습

그림1

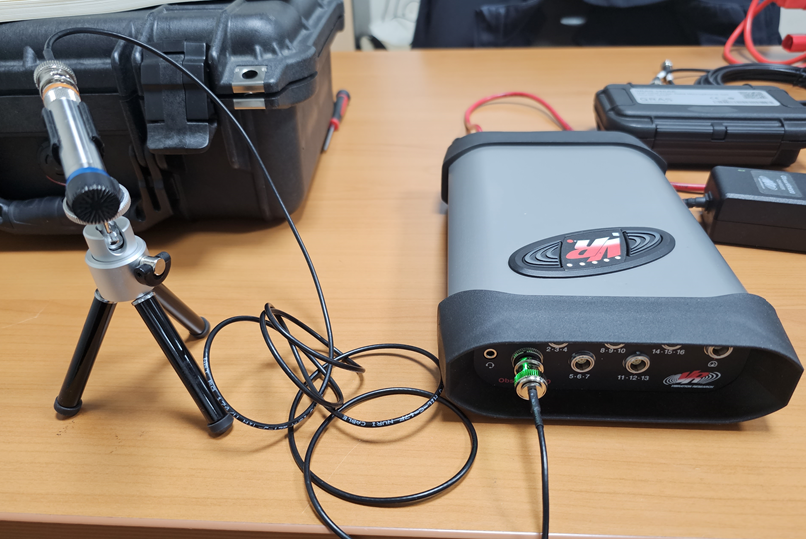

위 그림1과 같이 팜테크(FAMTECH)에서 판매 중인 VR사의 ObserVR1000에 GRAS사의 146AE 마이크로폰을 연결하였습니다.





그림2

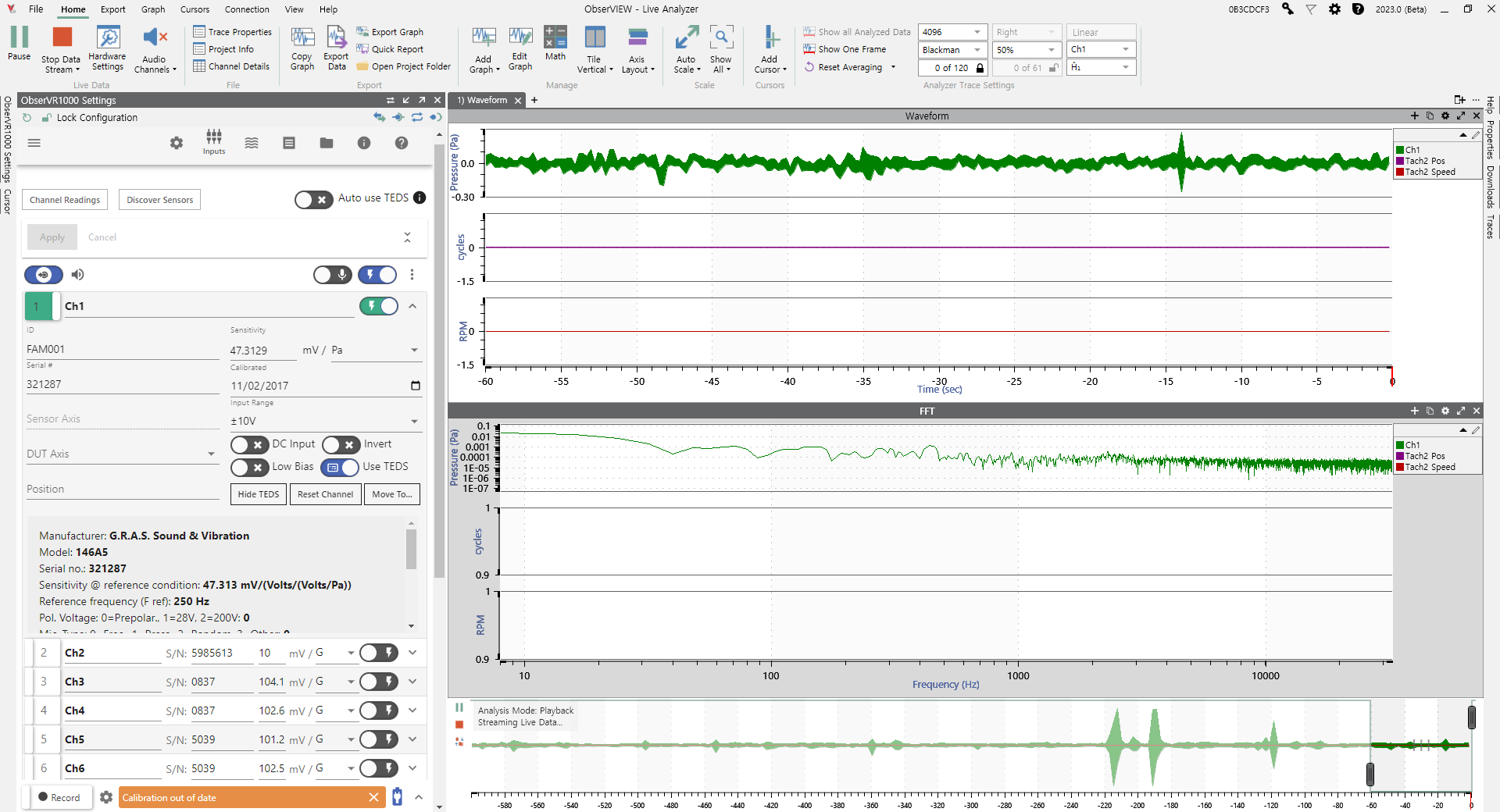

위 그림2는 ObserVIEW 소프트웨어로 ObserVR1000과 연동되는 소프트웨어 입니다. 입력 센서(Sensor)에 "Use TEDS" 토글을 On시켜서 활성 시키자마자 GRAS 마이크로폰의 정보가 TEDS를 통해서 읽혀집니다.



Manufacturer: G.R.A.S. Sound & Vibration
Model: 146A5
Serial no.: 321287
Sensitivity @ reference condition: 47.313 mV/(Volts/(Volts/Pa))
Reference frequency (F ref): 250 Hz
Pol. Voltage: 0=Prepolar., 1=28V, 2=200V: 0
Mic. Type: 0=Free., 1=Press., 2=Random, 3=Other: 0
Mic. Size: 0=1'', 1=1/2'', 2=1/4'', 3=1/8'': 1
Equivalent microphone volume: 40 mm³
Polarity (Sign): +1
Calibration date: ll
Calibration initials: PEC
Calibration Period: 360 days
Measurement position ID: 0
User data (ascii 7-bit): 146AE
