[센서] Differential, Single ended란?

By Gutten på Hemsen - Own work



진동 시험에서 MEMS 가속도 센서를 보시면 Single-ended와 Differential 타입 두가지 형태를 확인할 수 있습니다. 간단하게 Single ended 타입은 센서(Sensor)의 음극 출력 값을 GND(Ground)에 접지한 형태이고 Differential 타입은 음극 출력을 양극 출력의 역(Inverse) 값을 취합니다.

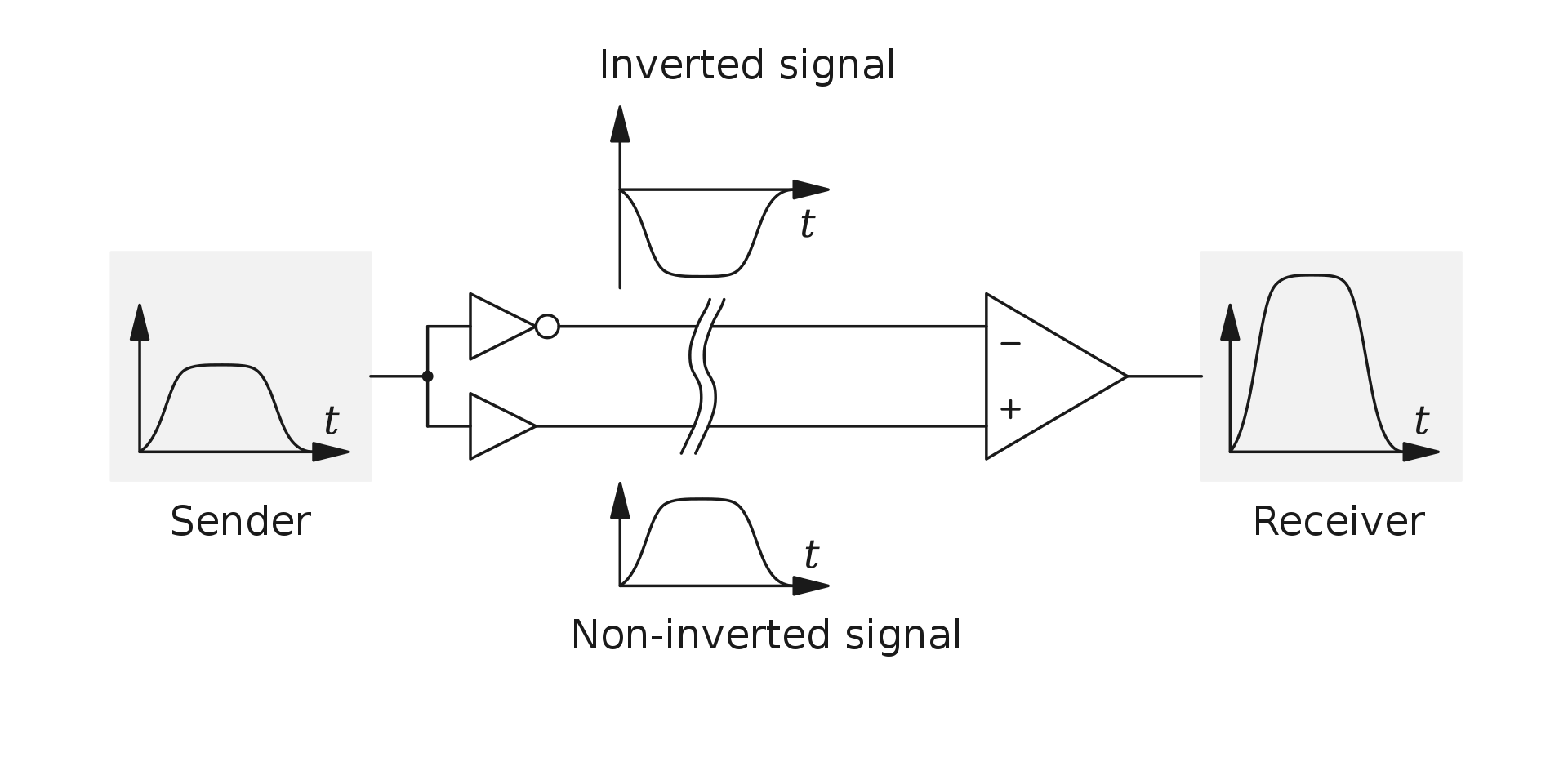

위 그림은 Differential의 형태를 단순화 하여 표기한 다이아 그램입니다. Sender에서 양극의 버퍼(Buffer) 까지를 센서로 볼 수 있고 오른쪽의 OP AMP는 DAQ장치로 볼 수 있습니다.









[센서] Differential 타입 장점, 단점



Differential 타입의 장점은 Single ended와 달리 양극 음극에 반대 전압으로 들어가기 때문에 신호가 전달되는 과정에 노이즈(Noise)가 들어가면 양쪽 라인에 영향을 주기 때문에 센서를 읽는 DAQ에서 OP AMP를 거치게 되면 노이즈 성분이 상쇄 되게 됩니다.



단점은 센서의 경우 Single ended와 Differential 사이에 가격차는 거의 없지만 DAQ 관점에서 별도의 OP AMP가 필요하기 때문에 비용이 증가 합니다.









[센서] Differential 적용 사례

Differential 센서가 사용되는 영역은 일반적으로 고정밀(High Resolution)을 요구하는 환경 또는 EMI(Electromagnetic interference)가 많이 발생하는 환경에서 사용 합니다. 일반적인 Application은 터빈의 진동, 소음을 측정하는 열음향(Thermoacoustics)에서 사용됩니다.
