[Accelerometer] Piezoresistive 타입 가속도 센서



목차

• Piezoresistive 종류 가속도 센서 구조 및 특징
• Piezoresistive 종류 가속도 센서 구성







"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."







Piezoresistive 종류 가속도 센서 구조 및 특징

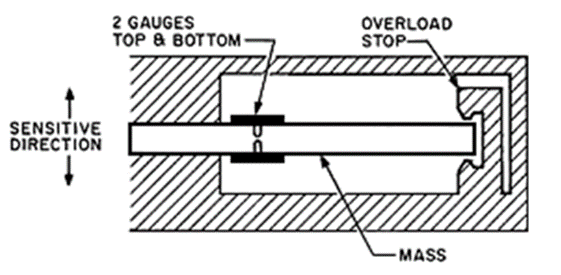

위 그림과 같이 2개의 피에조(Piezo) 소자로 만들어진 스트레인 게이지(Strain Guage, Gage)를 Mass의 위, 아래에 부착 합니다. Charge, IEPE 종류의 피에조 센서와는 다르게 피에조 소자의 저항 특성을 사용합니다.





피에조 저항을 Full Bridge 로 구성해서 저항비에 따른 전압값을 측정해서 가속도(Acceleration) 값을 측정 합니다.



• 피에조 소자의 저항 값을 사용
• 출력이 작아 증폭 필요







Piezoresistive 종류 가속도 센서 구성

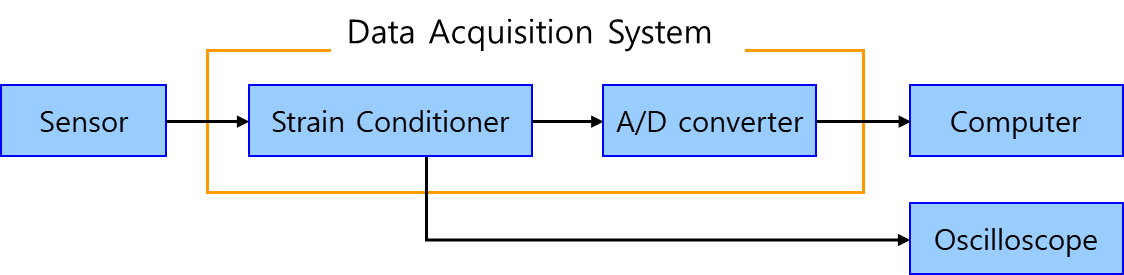

위와 같이  Full Bridge 구성과 전압 값을 증폭하기 위해 Strain Conditioner가 필요 합니다. 그리고 출력 값을 A/D Converter를 통해서 Analog 값을 Digital 값으로 변환합니다.



팜테크에서 판매하는 SomatXR의 경우 Strain Conditioner와 A/D Converter를 포함한 DAQ 장비 입니다.



상세 내용은 팜테크 오프라인 교육을 통해 확인할 수 있습니다.
