ICP, IEPE Accelerometer 구조

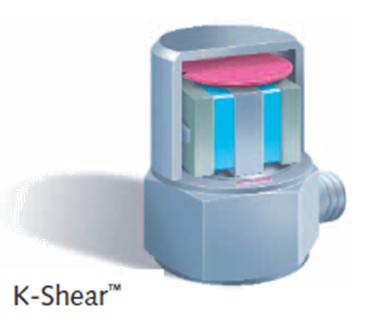

kistler 가속도 센서



ICP(Integrated Circuit Piezoelectric), IEPE(Integrated Electronics Piezo-Electric) 가속도 센서는 위 그림과 같이 피에조 센서 위에 PCB보드(빨간색 원판)가 내장되어 있어서 전하(Charge)를 전압으로 변환 해줍니다.



PCB 구동을 위해 2mA~4mA의 전류를 공급해야 합니다. 전류 공급과 출력을 2개의 라인으로 처리합니다. 이러한 특성에 맞춰 신호를 처리해야 하기 때문에 전용 컨티셔너(Conditioner)가 필요합니다.



해당 Conditioner는 전류를 공급하는 전류 소스(Current Source)와 출력 값을 입력 전원과 분리하기 위한 AC 커플러(AC Coupler)로 구성 됩니다.







ICP, IEPE 가속도 센서 Conditioner 구성 및 동작



위 그림은 Conditioner를 간략화한 그림입니다. 오른쪽 하단에서 DC 전원에서 일정한 전류가 공급됩니다. 외부에 피에조 가속도 센서는 전류를 통해 전원을 공급 받고 가속도의 변화에 따라 출력 값을 AC 전압으로 공급합니다. 출력으로 나온 AC 전압은 Capacitor를 통해 AC Coupling이 되어 AC값만 출력 되어 나갑니다.



팜테크에서 판매 중인 VR 사의 VR Controller는 AC값만이 아닌 DC 성분까지 모두 ADC 하기 때문에 전원이 약해서 오류가 발생할 수 있는 낮은 값도 정밀하게 출력이 가능 합니다.



상세 내용은 팜테크 오프라인 교육을 통해 확인 가능 합니다.
