MEMS 마이크로폰과 콘덴서 마이크로폰의 구조 및 운용 특성 비교(Microphone, Condensor, ECP, 마이크로폰 구조, 음향 센서, 측정용, GRAS)



목차



"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."







MEMS 마이크로폰의 개념과 특징

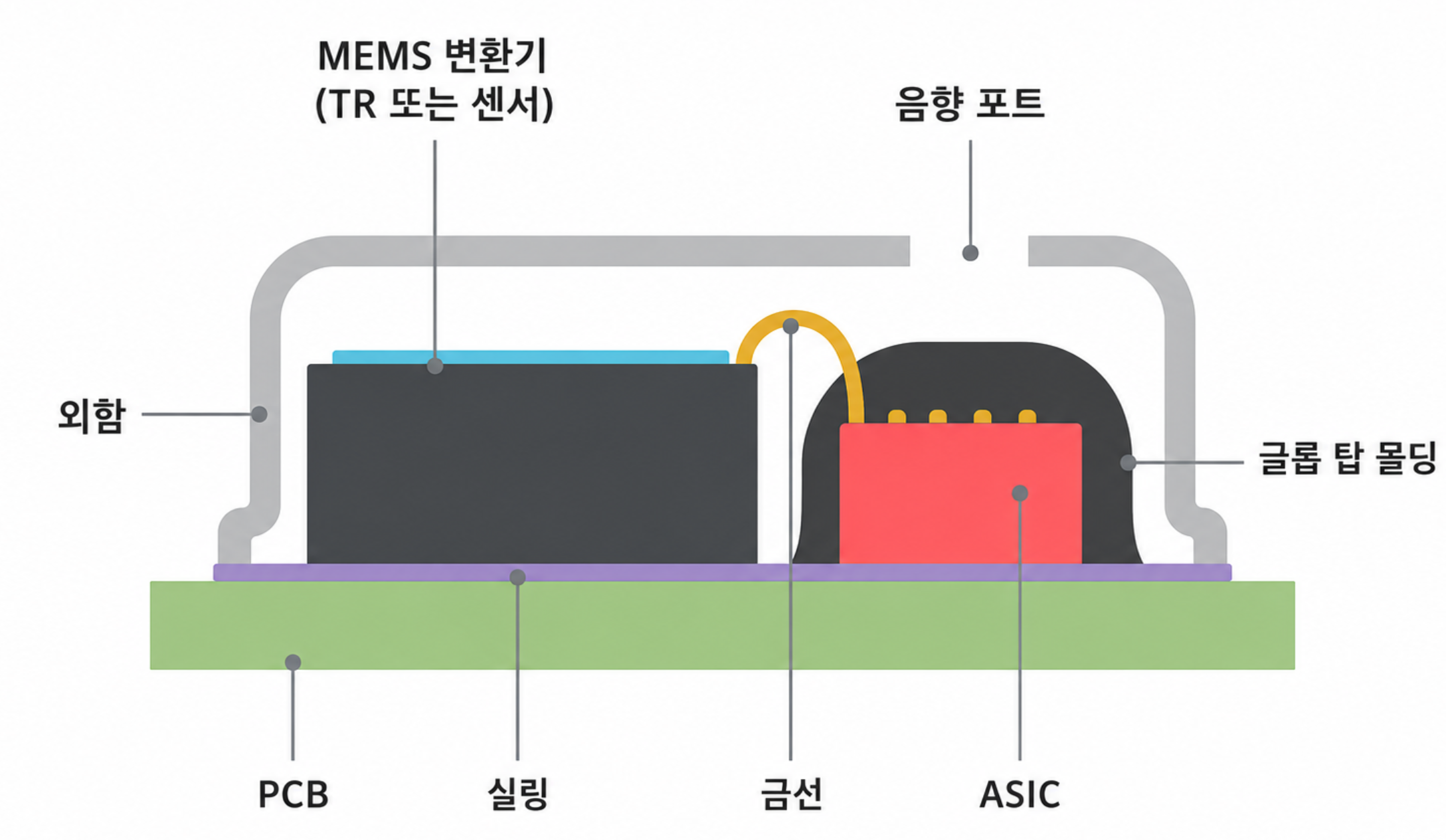

MEMS 마이크로폰 내부 구조, Microphone, 팜테크

MEMS 마이크로폰은 반도체 공정 기술을 이용해 매우 작은 크기로 제작된 마이크로폰입니다. 여기서 MEMS는 Micro Electro Mechanical Systems의 약자로, 전기 회로와 미세한 기계 구조가 하나의 작은 칩 안에 함께 구현된 형태를 의미합니다. MEMS 마이크로폰은 스마트폰, 노트북, 무선 이어폰, 보청기, 웨어러블 기기, IoT 장비처럼 공간이 제한되고 전력 소모가 중요한 제품에 주로 사용됩니다. 구조적으로는 얇은 진동판이 소리의 압력에 따라 움직이고, 이 움직임을 전기 신호로 변환하는 방식으로 동작합니다. 많은 MEMS 마이크로폰은 콘덴서 마이크로폰과 유사한 정전용량 변화 원리를 사용하지만, 제작 방식과 적용 목적이 다릅니다. MEMS 마이크로폰의 가장 큰 장점은 크기가 작고, 전력 소모가 낮으며, 대량 생산에 유리하고, 제품 내부 회로와 쉽게 통합할 수 있다는 점입니다. 또한 디지털 출력 방식을 지원하는 제품도 많아 신호처리 회로와 직접 연결하기 좋습니다. 다만 초소형 구조이기 때문에 고정밀 음향 측정이나 넓은 다이내믹 레인지, 장기적인 교정 안정성이 요구되는 환경에서는 측정용 콘덴서 마이크로폰보다 한계가 있을 수 있습니다. 따라서 MEMS 마이크로폰은 소리를 정밀하게 “측정”하기 위한 장비라기보다, 제품 안에서 음성이나 주변 소리를 “입력”받기 위한 소형 센서로 이해하시는 것이 적절합니다.





콘덴서 마이크로폰의 개념과 특징

컨덴서 마이크로폰 내부 구조, Condensor Microphone Structure, 팜테크



콘덴서 마이크로폰은 얇은 진동판과 고정 전극 사이의 정전용량 변화를 이용해 소리를 전기 신호로 변환하는 마이크로폰입니다. 소리가 들어오면 진동판이 미세하게 움직이고, 이때 진동판과 전극 사이의 거리가 변하면서 전기적 변화가 발생합니다. 이 변화를 증폭하고 처리하면 음향 신호로 사용할 수 있습니다. 콘덴서 마이크로폰은 일반 녹음용, 방송용, 스튜디오용으로도 사용되지만, GRAS와 같은 회사의 측정용 콘덴서 마이크로폰은 특히 음압, 주파수 응답, 왜곡, 노이즈 등 음향 특성을 정밀하게 계측하기 위해 설계됩니다. 측정용 콘덴서 마이크로폰은 감도 정확도, 주파수 응답의 평탄도, 낮은 자기잡음, 넓은 동적 범위, 교정 가능성, 반복 측정 신뢰성이 중요합니다. 또한 사용 목적에 따라 자유음장용, 압력음장용, 확산음장용 등으로 구분되며, 프리앰프, 데이터 수집 장비, 음향 교정기, 분석 소프트웨어와 함께 운용되는 경우가 많습니다. MEMS 마이크로폰이 제품 내부에 내장되어 실제 사용자의 음성을 입력받는 역할을 한다면, 측정용 콘덴서 마이크로폰은 그 제품의 음향 성능이 기준에 맞는지 확인하고 검증하는 기준 센서 역할을 합니다. 따라서 두 마이크로폰은 단순히 성능의 우열로 비교하기보다는, MEMS 마이크로폰은 소형 전자제품에 통합되는 입력 부품으로, 콘덴서 마이크로폰은 고정밀 음향 측정과 검증을 위한 장비로 구분하여 이해하시는 것이 좋습니다.



비교 항목	MEMS 마이크, 제품 내장용 기준	GRAS 측정용 콘덴서 마이크 기준
대표 크기	약 3.5~4.0 × 2.65~3.0 × 1.0~1.2 mm	1/4″급 캡슐, 40PO-L 기준 직경 약 7 mm, 하우징 길이 65 mm
주파수 범위	대략 20/35/75 Hz~20 kHz 수준	4 Hz~20 kHz 또는 10 Hz~40 kHz
SNR / 자기잡음	68~73 dBA SNR 수준	자기잡음 하한 기준 24~30 dB(A) 수준
최대 입력 음압 / AOP	124~135 dB SPL 수준	128 dB peak~146 dB 수준
감도	예: -32 dBV, 또는 디지털 MEMS는 dBFS 기준	20~25 mV/Pa
감도 허용오차	보통 ±1~±2 dB 수준	40PO-L 기준 250 Hz에서 ±0.2 dB
주파수 응답 평탄도	모델별 편차가 크며, 기구 포트/메쉬/PCB 영향 큼	40PO-L 기준 10 Hz~25 kHz ±0.5 dB, 10 Hz~40 kHz ±1 dB
소비전류 / 전원	대략 70~330 µA 수준의 저전력 운용 가능	40PO-L 기준 CCP 4~10 mA, DC bias 약 13.7 V

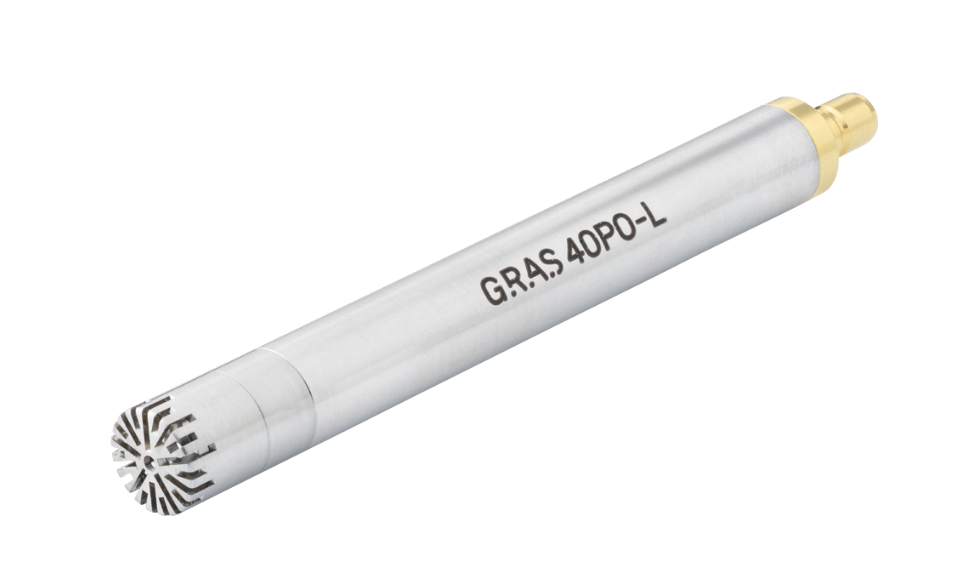

40PO-L GRAS 마이크로폰, 팜테크
