CRY3213 자동차 NVH 측정용 마이크로폰의 방수·방진 보호 구조



목차



"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."











CRY3213의 기술적 특징과 측정 성능

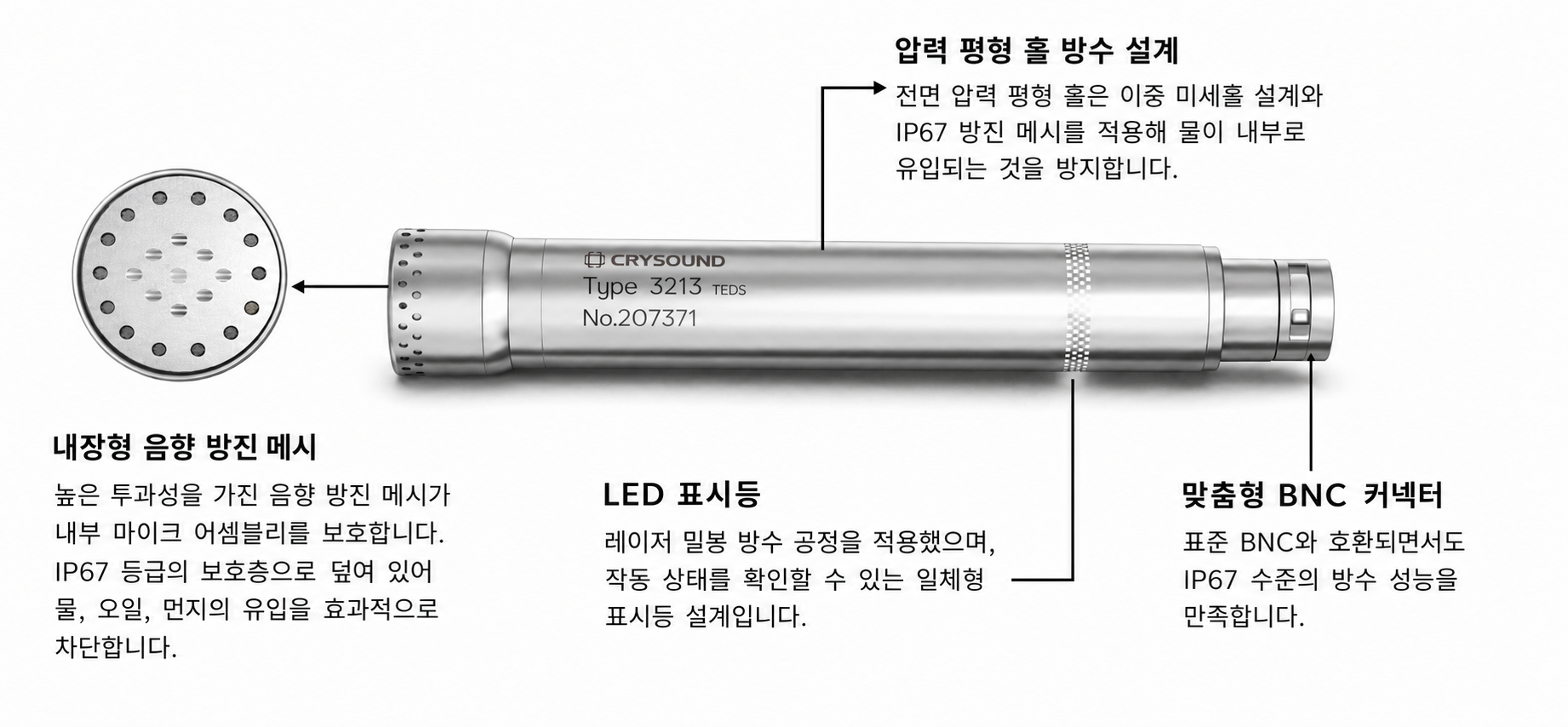

CRY3213 마이크로폰 구조, Microphone Structure, 팜테크



CRY3213은 자동차 NVH(Noise, Vibration, Harshness) 시험처럼 물, 먼지, 진동, 충격, 고온, 저온, 결로가 동시에 발생할 수 있는 환경에서 사용하도록 설계된 측정용 마이크로폰입니다. 일반 실험실용 마이크로폰은 음향 성능은 좋더라도 차량 하부, 휠하우스, 엔진룸, 배기구 주변처럼 거친 환경에서는 물 튐, 진흙, 모래, 오일 미스트, 배기 퇴적물, 케이블 흔들림 때문에 측정값이 흔들리거나 감도가 변할 수 있습니다. CRY3213은 이러한 문제를 줄이기 위해 방수·방진 구조, 이물질 충격 보호, 진동에 강한 구조, 현장 상태 확인 기능, TEDS 기반 자동 식별 기능, 교체 가능한 보호 커버를 갖춘 자동차 NVH 전용 측정 마이크로폰으로 볼 수 있습니다.

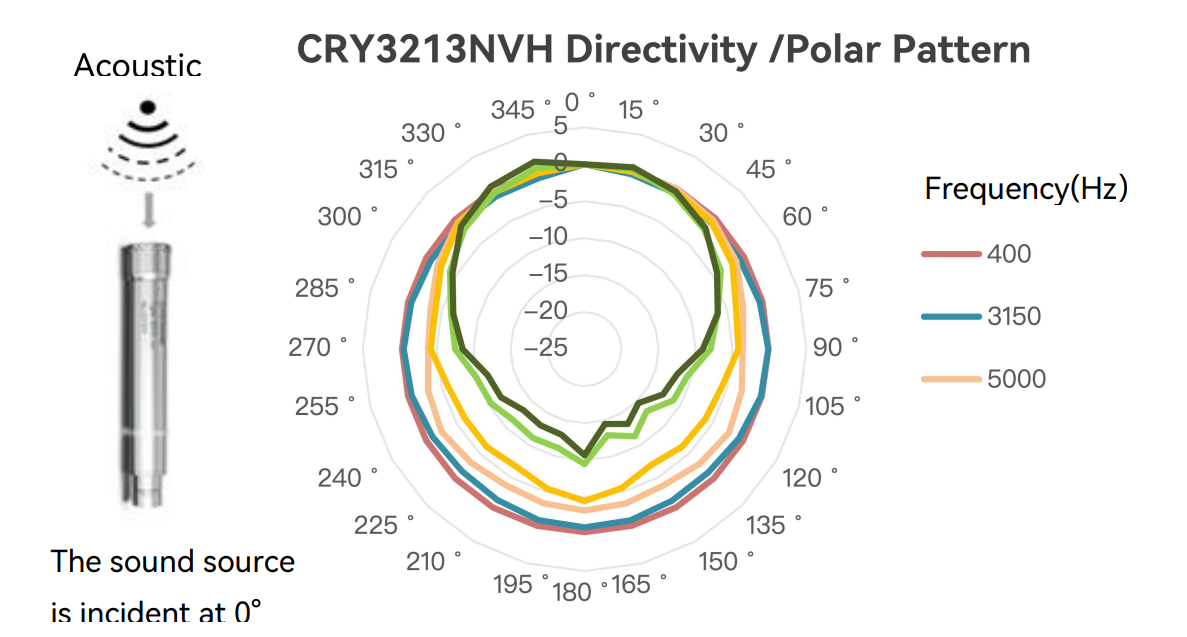

마이크로폰 지향성 극좌표, CRY3213NVH 팜테크, 음향사운드 측정



음향 성능 측면에서는 감도 50 mV/Pa, 동적 범위 17 dBA~136 dB, 주파수 범위 3.15 Hz~20 kHz, 온도 계수 -0.008 dB/°C 수준으로 제시되어 있어, 저주파 도로소음부터 고주파 풍절음·이상음까지 폭넓게 측정할 수 있습니다. 또한 첨부된 지향성 극좌표 그래프를 보면 400 Hz, 3150 Hz, 5000 Hz에서의 방향별 응답 특성이 제시되어 있어, 실제 설치 방향에 따라 측정 결과가 어떻게 달라질 수 있는지도 검토할 수 있습니다.





적용 분야와 실제 사용 방법

차량 바퀴 극한 환경 음향 소음 측정 마이크로폰, CRY3213 NVH, 팜테크





CRY3213은 주로 자동차 개발 및 품질 검증 과정에서 차량 외부 로드 테스트, 휠하우스 소음 측정, 차체 하부 소음 측정, 엔진룸 근접 소음 측정, 배기구 주변 소음 측정, 실내 다채널 NVH 측정, 혹한·고온 환경 시험 등에 적용할 수 있습니다. 예를 들어 휠하우스나 차체 하부에 설치하면 타이어와 노면에서 발생하는 로드 노이즈, 돌 튐, 물 튐 조건에서의 소음 변화를 측정할 수 있고, 엔진룸이나 배기구 근처에 설치하면 고온, 강한 진동, 오일 오염 조건에서도 파워트레인 소음이나 배기 소음 특성을 확인할 수 있습니다. 실내에서는 헤드레스트 주변, 좌석 위치, 대시보드 주변에 여러 개를 배치하여 탑승자가 실제로 느끼는 소음 분포를 분석할 수 있습니다. 사용 시에는 측정 위치와 방향을 먼저 정하고, 보호 커버와 케이블을 단단히 고정한 뒤, 시험 전 짧은 주행으로 채널 이상, 케이블 간섭, 배경 소음 변화를 확인하는 것이 좋습니다.



시험 후에는 보호 커버 오염, 연결부 풀림, 감도 변화, 주파수 응답 변화를 점검해야 하며, 다채널 시험에서는 TEDS 정보를 이용해 마이크 ID, 채널 번호, 설치 위치, 교정 이력을 함께 관리하면 데이터 추적성과 재현성을 높일 수 있습니다. 따라서 CRY3213은 단순히 소리를 측정하는 센서가 아니라, 차량 NVH 시험에서 “혹독한 현장 조건에서도 신뢰할 수 있는 음향 데이터”를 확보하기 위한 현장형 측정 솔루션이라고 할 수 있습니다.
