CRY3402-S01 1/4인치 압력장형 콘덴서 마이크로폰의 기술적 특징과 고주파·고음압 측정 활용 방법 본문
CRY3402-S01 1/4인치 압력장형 콘덴서 마이크로폰의 기술적 특징과 고주파·고음압 측정 활용 방법
FAMTECH 2026. 7. 15. 08:42
목차
"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."
CRY3402-S01 1/4인치 콘덴서 마이크로폰의 기술적 특징

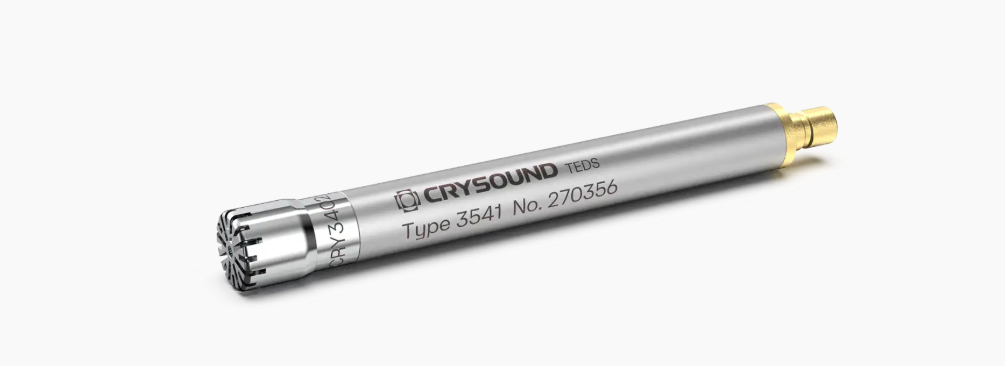

CRY3402-S01은 1/4인치 압력장형(Pressure-field) 프리폴라라이즈드 계측용 콘덴서 마이크로폰 세트로, 일반 소음 측정보다는 고주파 음향, 초음파 영역, 고음압 환경을 정밀하게 측정하기 위해 설계된 제품입니다.
여기서 1/4인치 마이크로폰이라는 것은 마이크로폰 캡슐의 크기가 작다는 의미이며, 캡슐이 작을수록 고주파 응답 특성이 유리하고 큰 음압에도 견디기 쉽습니다.

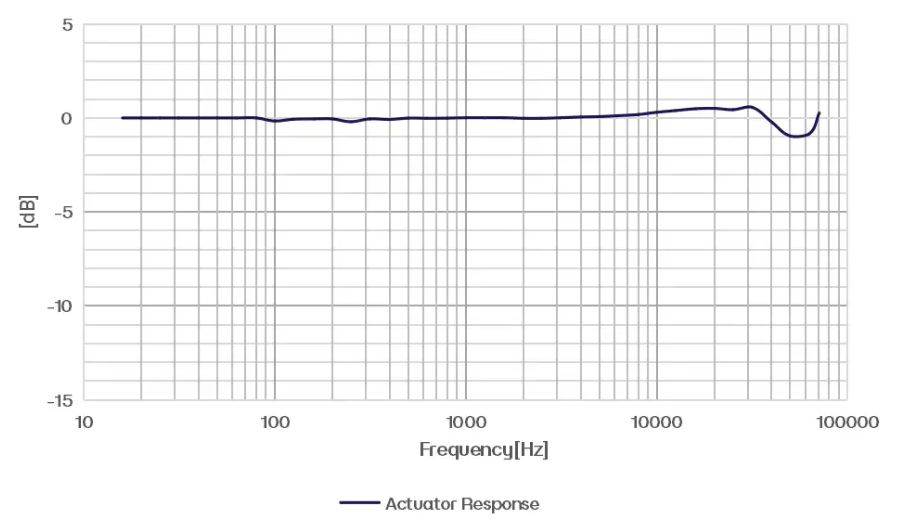

CRY3402-S01은 4 Hz~70 kHz ±2 dB의 넓은 주파수 응답 범위를 가지며, 일반적인 가청 주파수인 20 kHz를 넘어 초음파 영역까지 측정할 수 있습니다. 또한 동적 범위가 45 dBA~168 dB로 매우 넓기 때문에, 작은 소리 측정보다는 매우 큰 소리나 순간적으로 강한 음압이 발생하는 조건에서 장점이 큽니다.
감도는 1.6 mV/Pa로 1/2인치 고감도 마이크로폰보다 낮은 편인데, 이것은 단점이라기보다 큰 음압을 포화 없이 받기 위한 설계 특성입니다. 즉, 고감도 마이크로폰은 작은 소리를 잘 잡는 대신 큰 소리에서 쉽게 포화될 수 있고, CRY3402-S01 같은 1/4인치 저감도 마이크로폰은 큰 소리와 고주파를 안정적으로 측정하는 데 유리합니다. 이 제품은 압력장형 마이크로폰이므로 밀폐 공간, 커플러 내부, 음원 포트 근처처럼 공기가 공간 안에서 압력으로 형성되는 조건의 측정에 적합하며, IEPE 전원 방식, SMB 인터페이스, TEDS 기능을 지원하는 계측용 마이크로폰 세트입니다.
CRY3402-S01의 활용 방법과 실제 적용 사례
CRY3402-S01은 이어폰·헤드폰·리시버·소형 스피커·초음파 장치·고음압 음원·음향 포트와 같이 고주파 성분이 많거나 음압이 큰 제품을 분석할 때 효과적으로 사용할 수 있습니다. 예를 들어 이어폰이나 헤드폰을 커플러에 장착한 뒤 CRY3402-S01을 커플러 내부에 연결하면, 실제 귀 안쪽과 비슷한 작은 공간에서 형성되는 음압을 측정할 수 있습니다. 이때 측정 데이터는 주파수 응답, 특정 고주파 대역의 피크, 제품 간 좌우 편차, 포트 구조에 따른 음향 변화, 음향 설계 변경 전후 비교 등에 사용할 수 있습니다. 또 초음파 센서, 초음파 세척기, 공압 밸브, 누설음, 고속 분사음, 강한 충격음처럼 일반 마이크로폰으로는 측정이 어렵거나 포화될 수 있는 조건에서도 활용 가치가 큽니다. 실제 사용 시에는 CRY3402-S01을 IEPE 입력이 가능한 데이터 수집 장비, FFT 분석기, 오디오 분석기 등에 연결하고, 시험 전 음향 교정기로 감도를 확인한 뒤 측정 대상의 포트 근처나 커플러 내부, 시험 지그에 고정합니다. 이후 취득한 신호는 FFT 분석, 1/3 옥타브 분석, 시간 파형 분석, 초음파 주파수 성분 확인, 제품별 음압 레벨 비교, 양산 품질 검사 기준 설정 등에 활용할 수 있습니다. 따라서 CRY3402-S01은 단순한 일반 소음계용 마이크로폰이라기보다, 작은 압력장 공간에서 고주파·초음파·고음압 특성을 정밀하게 확인하기 위한 전문 계측용 콘덴서 마이크로폰으로 이해하면 됩니다.
시험, 계측, 제어 환경에서는 센서와 장비의 사양뿐만 아니라 실제 적용 조건을 정확히 이해하는 것이 중요합니다.
