CRY3204-S01 압력장형 마이크로폰의 기술적 장점과 커플러·전기음향 시험 활용 방법(Pressure Field Microphone, Coupler, 음향 센서)
FAMTECH 2026. 7. 22. 08:17
목차
"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."
CRY3203-S01과 CRY3204-S01의 기술적 차이와 CRY3204의 장점
CRY3203-S01과 CRY3204-S01은 모두 1/2인치 프리폴라라이즈드 고감도 마이크로폰 세트이며, 감도는 50 mV/Pa, 동적 범위는 16 dB~138 dB, IEPE 전원 방식, CRY3501 프리앰프 구성, TEDS 지원 등 기본적인 계측 시스템 구성은 매우 유사합니다.

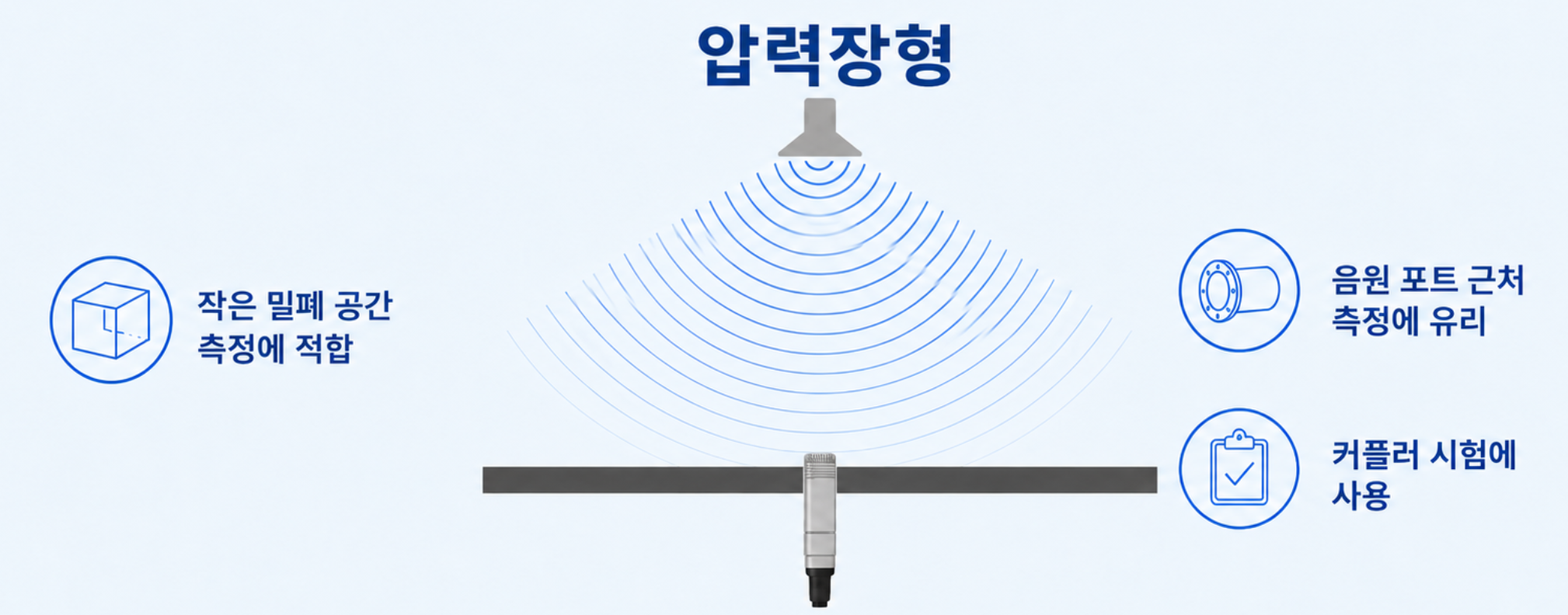

가장 큰 차이는 측정 음장(Field Type)입니다. CRY3203-S01은 프리필드(Free-field) 마이크로폰으로, 무향실처럼 반사음이 적고 음원에서 마이크로폰으로 직접 전달되는 소리를 측정하는 데 적합합니다. 반면 CRY3204-S01은 프레셔필드(Pressure-field) 마이크로폰으로, 작은 밀폐 공간, 커플러 내부, 음원 포트 근처처럼 공기 압력이 공간 안에서 형성되는 조건의 소리를 정확히 측정하도록 설계되었습니다. 주파수 범위만 보면 CRY3203-S01은 3.15 Hz~20 kHz ±2 dB, CRY3204-S01은 3.15 Hz~10 kHz ±2 dB로 CRY3203이 더 넓지만, CRY3204의 장점은 고주파 대역 폭이 아니라 밀폐·근접·커플러 조건에서 더 정확한 압력 음장 측정이 가능하다는 점입니다. 즉, 스피커 전방의 방사음처럼 열린 공간에서 퍼져 나가는 소리를 볼 때는 CRY3203이 적합하고, 이어폰·헤드폰·리시버·소형 스피커 포트·음향 커플러처럼 작은 공간 안의 음압을 볼 때는 CRY3204가 더 목적에 맞는 선택입니다. 따라서 CRY3204가 약간 더 비싼 이유는 단순히 스펙 숫자가 더 높아서라기보다, 전기음향 제품의 커플러 시험과 압력 음장 평가에 특화된 마이크로폰이기 때문이라고 이해하면 됩니다.
CRY3204-S01의 활용 방법과 실제 적용 사례
CRY3204-S01은 주로 이어폰, 헤드폰, 스피커, 리시버, 마이크 모듈, 음향 포트, 커플러 시험에 활용할 수 있습니다. 예를 들어 이어폰이나 헤드폰을 평가할 때는 실제 사람 귀와 유사한 조건을 만들기 위해 이어 시뮬레이터나 음향 커플러에 제품을 장착하고, 그 내부에 CRY3204-S01을 연결하여 소리가 귀 안쪽에서 어떤 음압으로 전달되는지 측정합니다. 이때 측정된 데이터는 단순 소음 크기뿐 아니라 주파수 응답, 좌우 밸런스, 특정 대역의 피크나 딥, 왜곡 특성, 제품 간 편차를 분석하는 데 사용할 수 있습니다. 또 소형 스피커나 부저의 경우, 마이크를 음원 포트 가까이에 배치하거나 작은 챔버와 함께 사용하여 제품 내부 또는 포트 근처에서 형성되는 실제 음압 특성을 확인할 수 있습니다.
예를 들어 자동차 경고음 스피커, 전자기기 알림음 부저, 노트북·태블릿의 소형 스피커를 시험할 때 CRY3204-S01을 사용하면 일반 프리필드 마이크로폰으로는 놓치기 쉬운 좁은 공간 내부의 압력 변화와 음향 출력 특성을 안정적으로 확인할 수 있습니다. 실제 사용 시에는 IEPE 입력을 지원하는 소음·진동 분석기 또는 데이터 수집 장비에 BNC 케이블로 연결하고, 시험 전 음향 교정기로 감도를 확인한 뒤 커플러 또는 시험 지그에 마이크로폰을 고정하여 측정합니다. 결과 데이터는 FFT 분석, 1/3 옥타브 분석, 주파수 응답 곡선, 품질 검사 기준 설정, 양산 제품의 음향 불량 판정 등에 활용할 수 있으므로, CRY3204-S01은 전기음향 제품을 정밀하게 개발·검증·품질관리하기 위한 압력 음장 전용 계측 마이크로폰으로 사용하는 것이 가장 적합합니다.
시험, 계측, 제어 환경에서는 센서와 장비의 사양뿐만 아니라 실제 적용 조건을 정확히 이해하는 것이 중요합니다.
팜테크는 기술 블로그에서 소개하는 다양한 기술, 센서, 계측 제품 및 시험 장비를 산업 현장에 적용할 수 있도록 제품 공급과 기술 상담을 함께 제공하고 있습니다.
