CRY3203-S01의 기술적 특징과 측정 원리

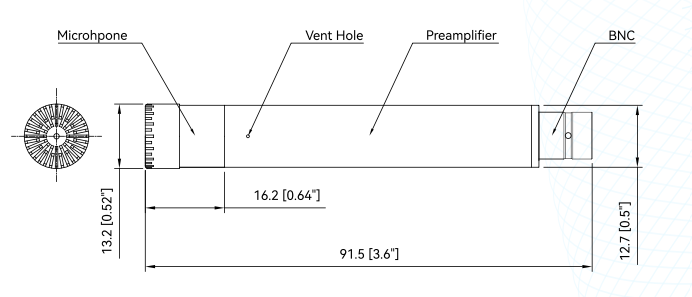

1/2인치 프리필드 콘덴서 마이크로폰, CRY3203-S01, 팜테



CRY3203-S01은 1/2인치 프리필드(Free-field) 프리폴라라이즈드 고감도 마이크로폰 세트로, 반사음이나 잔향의 영향을 최소화한 환경에서 소리를 정밀하게 측정하기 위한 계측용 마이크로폰입니다. 여기서 프리필드 마이크로폰이란 무향실이나 조용한 시험실처럼 소리가 벽이나 바닥에 반사되기 전, 음원에서 직접 전달되는 소리를 기준으로 정확하게 측정하도록 설계된 마이크로폰을 의미합니다.



CRY3203-S01은 CRY3203 1/2인치 프리필드 프리폴라라이즈드 마이크로폰과 CRY3501 1/2인치 IEPE 프리앰프로 구성되어 있으며, 감도는 50 mV/Pa, 주파수 범위는 3.15 Hz~20 kHz ±2 dB, 동적 범위는 16 dB~138 dB입니다. 즉, 사람이 들을 수 있는 대부분의 가청 주파수 영역을 넓게 커버하면서도 작은 소음부터 비교적 큰 소음까지 안정적으로 측정할 수 있습니다. 또한 프리폴라라이즈드 방식이기 때문에 별도의 높은 극성 전압이 필요하지 않고, IEPE 전원 방식을 사용해 계측기나 데이터 수집 장비와 연결하기 쉽습니다. TEDS 기능도 지원하여 센서 감도, 모델 정보 등을 장비가 자동으로 인식할 수 있어 시험 준비 시간을 줄이고 설정 오류를 줄이는 데 유리합니다.





CRY3203-S01의 활용 방법과 적용 분야

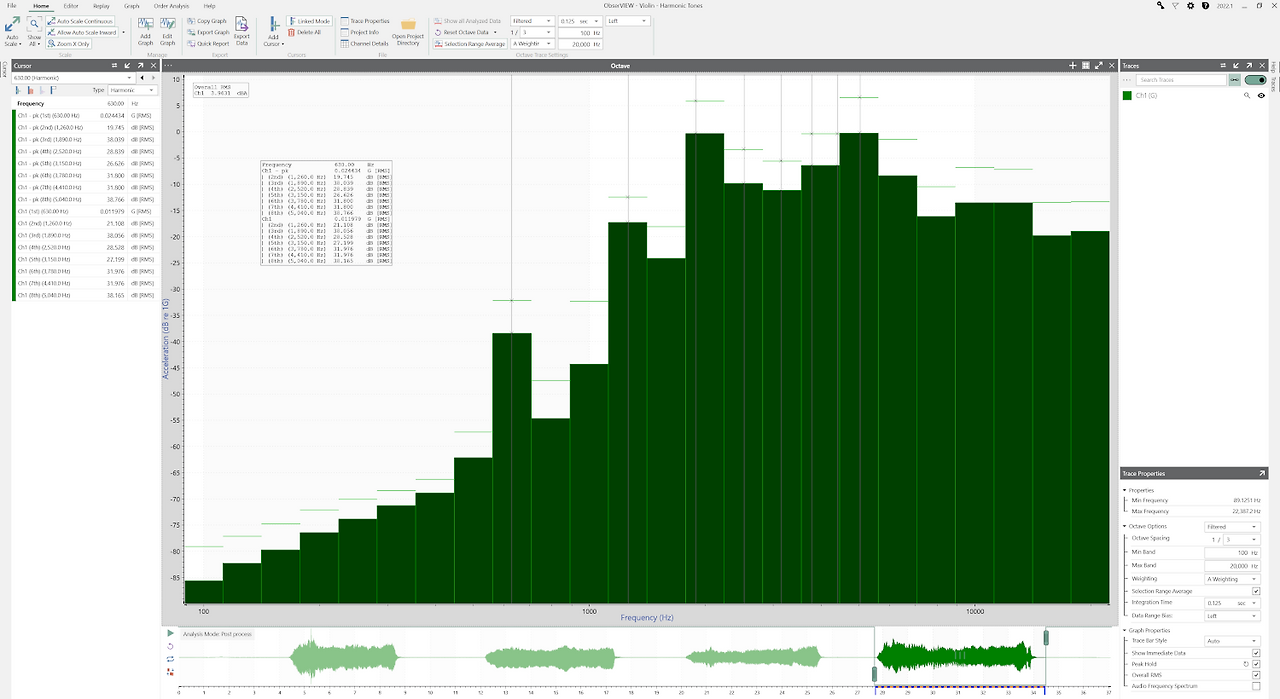

콘덴서 마이크로폰을 이용한 Octave 음향 분석, 팜테크



CRY3203-S01은 주로 무향실 시험, 전기음향 시험, 제품 소음 시험, 음향 연구에 활용할 수 있습니다. 예를 들어 스피커, 이어폰, 자동차 부품, 가전제품, 모터, 팬, 컴프레서 등의 소음을 측정할 때 이 마이크로폰을 음원 전방의 정해진 거리와 각도에 설치하면 실제 방사되는 음압 레벨과 주파수 특성을 정량적으로 분석할 수 있습니다. 특히 프리필드 타입이므로 제품에서 발생한 직접음을 기준으로 평가하는 시험에 적합하며, 무향실 또는 흡음 처리된 공간에서 사용하면 반사음에 의한 오차를 줄일 수 있습니다.

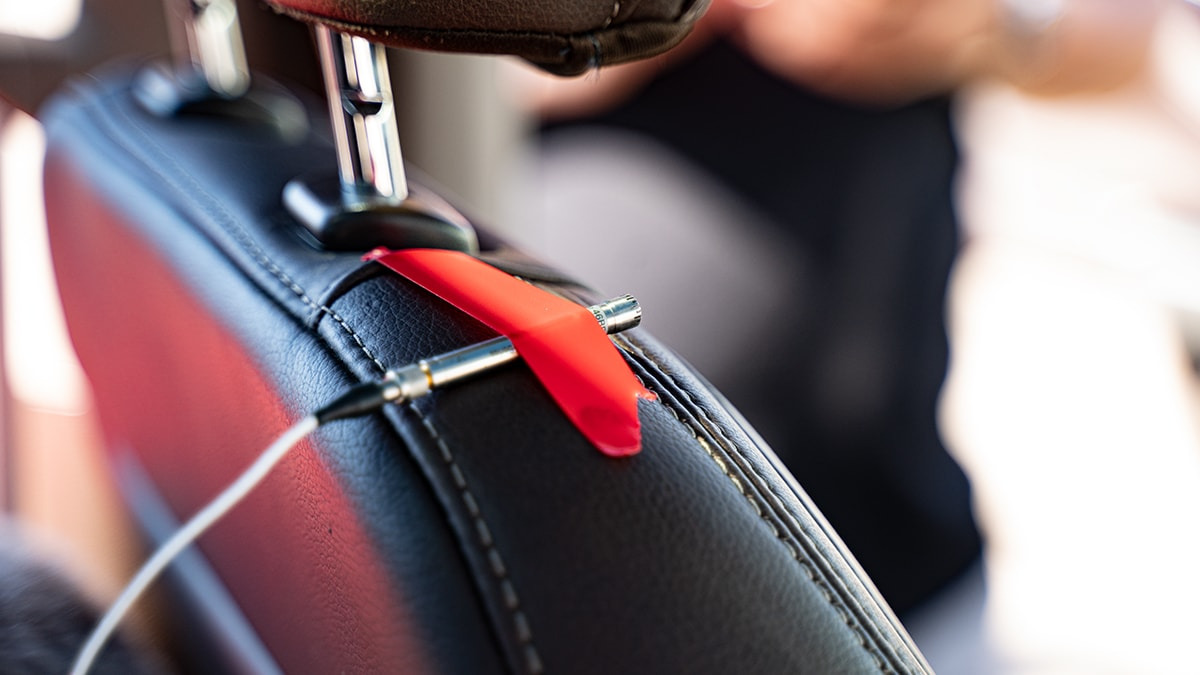

마이크로폰 설치 화면, 음향 소음 분석, 팜테크, 1/2인치 Microphone



실제 적용 시에는 IEPE 입력을 지원하는 데이터 수집 장비나 FFT 분석기, 소음 진동 분석 장비에 BNC 케이블로 연결하고, 측정 전 음향 교정기를 사용해 감도를 확인한 뒤 시험을 진행하는 방식이 일반적입니다. 이렇게 취득한 음압 데이터는 dB(A) 소음 레벨, 1/3 옥타브 분석, FFT 주파수 분석, 제품별 소음 비교, 품질 검사 기준 설정 등에 사용할 수 있습니다. 따라서 CRY3203-S01은 단순히 소리가 큰지 작은지를 확인하는 용도가 아니라, 어떤 주파수에서 문제가 발생하는지, 제품 구조나 운전 조건에 따라 소음 특성이 어떻게 달라지는지를 기술적으로 분석하는 계측용 마이크로폰으로 활용할 수 있습니다.





시험, 계측, 제어 환경에서는 센서와 장비의 사양뿐만 아니라 실제 적용 조건을 정확히 이해하는 것이 중요합니다.
