[실습]UDT 파형 진동 시험(User Defined Transient, Waveform, Vibration)



목차







시험 목적



이번 시험은 VR Controller에서 제공하는 UDT(User Defined Transient) 충격 진동시험(Vibration test) 기능을 사용하여서 제어를 해볼 것입니다. UDT는 기존의 알려진 파형을 통해 진동 Profile을 맞춤 제작 하거나 시험을 통해 측정한 Transient vibration을 가공 해서 import를 통해 Transient 진동을 불러서 시험을 할 수 있습니다.



이번 장에서는 알려진 Transient 파형을 사용해서 진동시험을 진행하겠습니다. 제작 가능한 파형은 아래와 같습니다. 이중 Sine beat를 사용하겠습니다.



• User defined
• Sine beat
• Cosine beat
• Damped sine wave
• Damped sine wave with damping ratio
• Teardrop sine wave
• Multiple sine beat
• Multiple sine beat with pause
• Linear chirp
• Exponential chirp
• Linear triangle
• Exponential triangle
• Sine wave
• Triangle wave
• Square wave
• Burst random
• Enveloped burst random
• Random beat









시험 장비









• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8776A50, Kistler 8703A50M5
• 진동시험기: dynalabs pm100
• 자체 제작 시편

장비 구입을 원하시면 공지 사항 또는 팜테크 이미지를 클릭 후 팜테크 홈페이지에 문의하시면 됩니다.







시험 구성



• VR Controller의 입력단에는 2개의 가속도 센서를 채널1과 채널2에 연결하였습니다.
• VR Controller 출력단의 Drive는 소형 진동 시험기(PM-100)에 연결하였습니다.
• 채널1의 가속도 센서는 PM-100 베이스단에 붙이고 채널2의 가속도 센서는 시편의 막대에 붙였습니다.
• 노트북과 VR Controller을 이더넷 케이블로 연결하였습니다.







UDT(User Defined Transient) 충격 진동 시험 절차 및 결과







1. New Test - User Defined Transient 을 클릭 합니다.

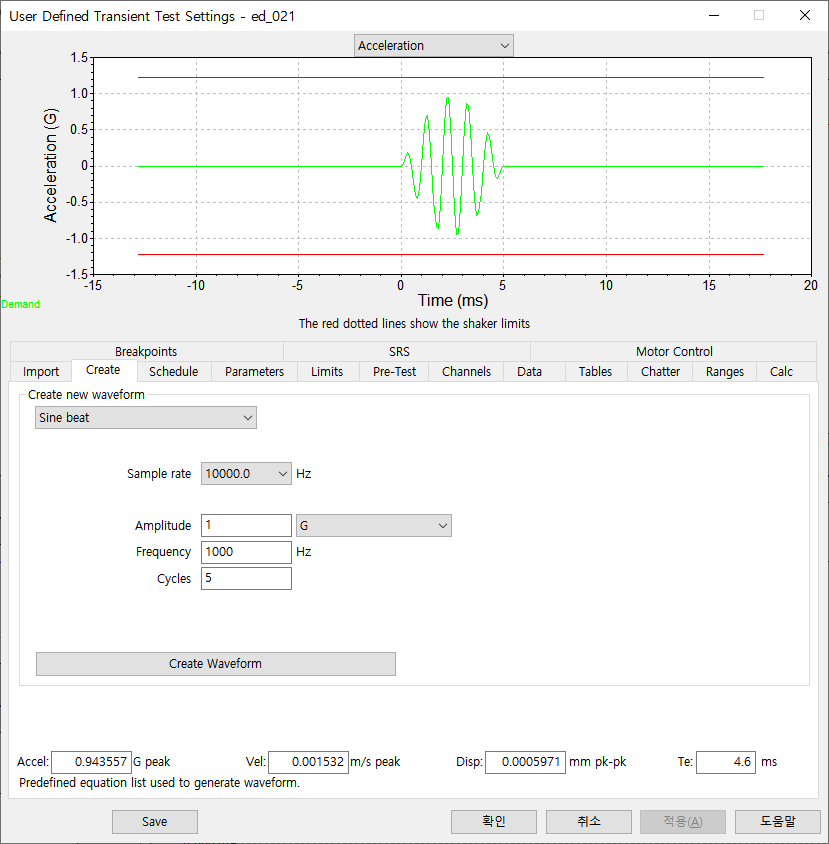

2. Creat 탭으로 넘어가서 Sine beat를 선택합니다. 나머지 설정은 동일하게 하고 "Create Waveform"으로 파형을 제작합니다. 저주파에서 진동시험기의 Performance Curve를 고려해서 제작하여야 합니다.







3. Schedule은 아래와 같이 3번의 Pulse 시험만 진행 합니다.





4. Parameter에서 pulse 간 시간, Feedback 제어 설정, Filter 범위 설정을 합니다. Default 값으로 진행 합니다.





5. Limit은 Tolerance, Abort의 경계를 잡아 줍니다. Pulse 진폭에 따라 Starting drive limit의 잡아 줍니다. 값은 아래와 가이 설정해 줍니다.

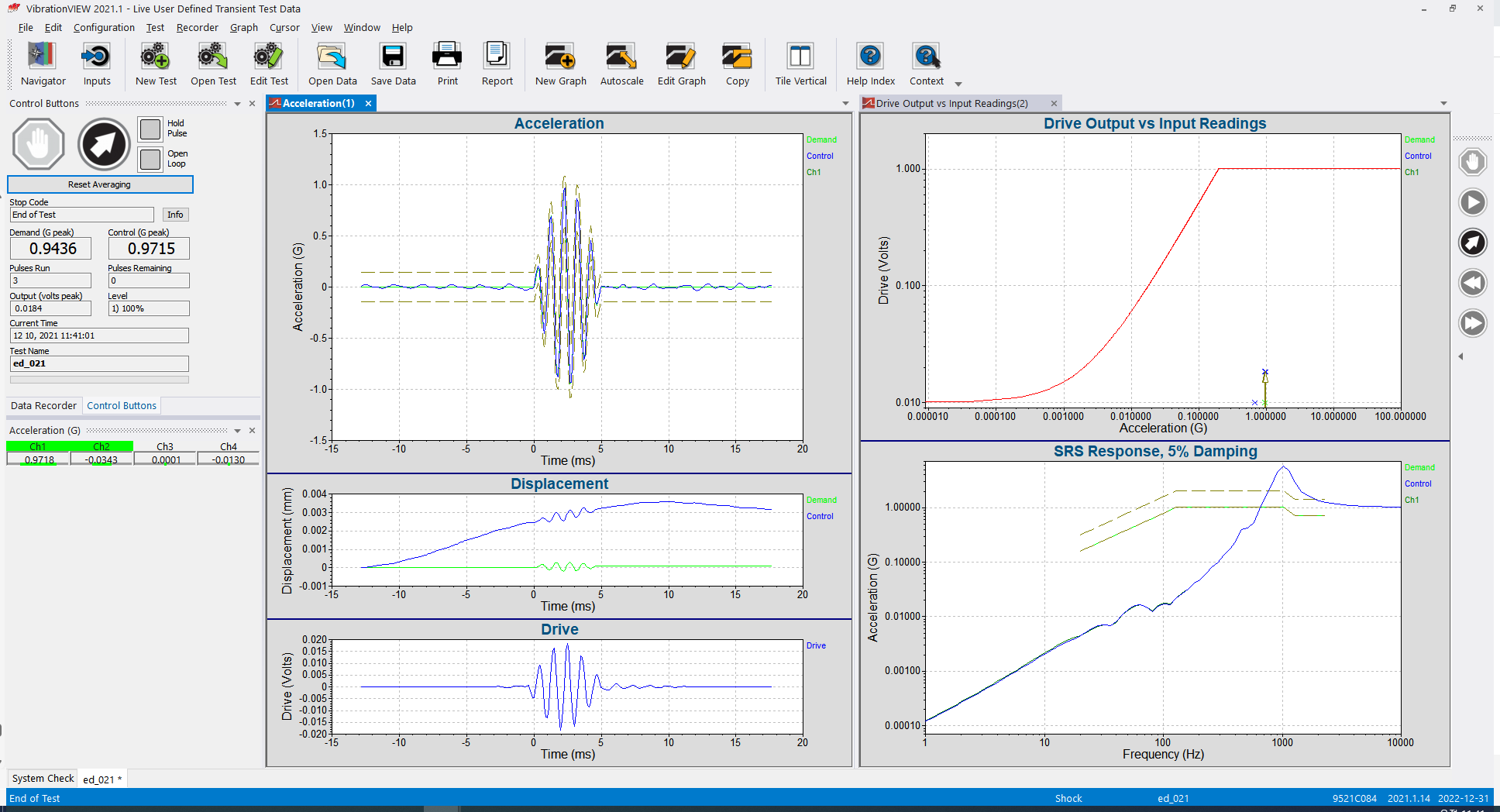

6. 설정을 완료하고 시험을 진행합니다. 아래와 같이 시험이 완료 되었습니다.









상세 설정 및 사용 방법에 대해서는 팜테크에서 제공하는 오프라인 교육에서 제공합니다.
