[실습]충격 진동 Trigger 측정 (Transient Shock Capture)



목차





시험 목적



이번 시험은 VR Controller에서 제공하는 TC(Transient Capture) 기능을 사용하여서 충격 값을 측정할 것 입니다.

TC는 직접 출력 Drive를 줘서 진동 시험기에 충격 진동 (Shock Vibration)을 줘서 응답을 측정하는 방법이 있고 측정 채널만을 이용해서 해당 센서에 충격 값을 주고 읽은 값을 측정하는 방식이 있습니다.



이번 시험에서는 가속도 센서를 VR 제어기 위(철판)에 붙이고 철판에 충격을 주고 값을 측정해볼 것 입니다.





시험 장비







• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8703A50M5

장비 구입을 원하시면 공지 사항 또는 팜테크 이미지를 클릭 후 팜테크 홈페이지에 문의하시면 됩니다.







시험 구성

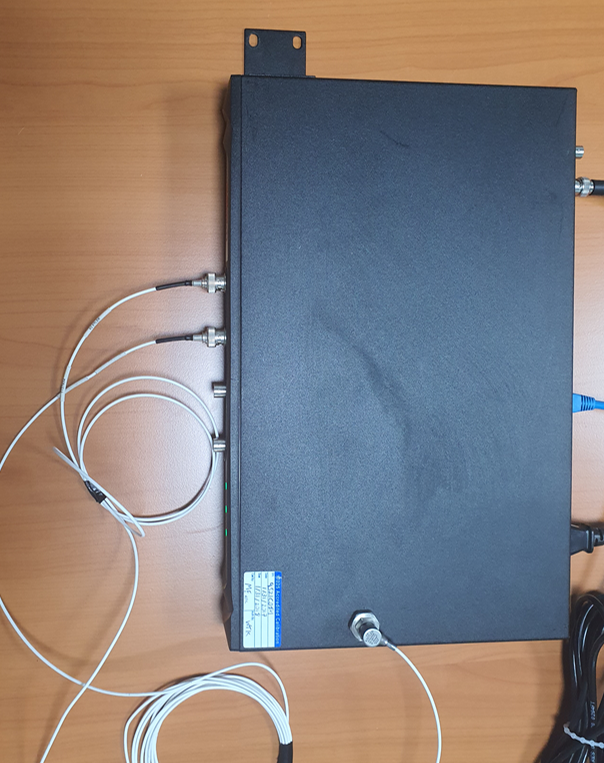

• VR Controller의 입력단에는 가속도 센서를 채널1에 연결하였습니다.
• 채널1의 가속도 센서는 VR Controller 위에 철판에 붙였습니다.
• 노트북과 VR Controller을 이더넷 케이블로 연결하였습니다.







TC(Transient Capture) 충격 진동 측정 시험 절차 및 결과

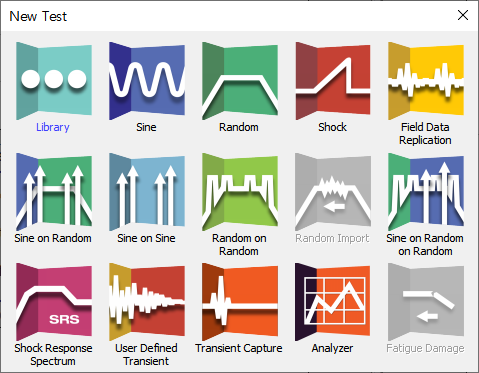

1. New Test - Transient Capture를 클릭 합니다.

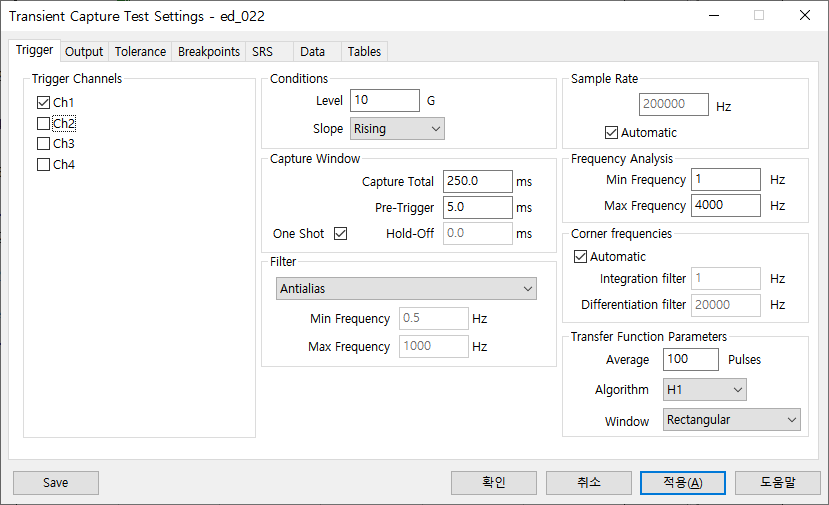

2. Trigger 걸 채널을 선택합니다(중복 가능). Trigger 관련 세팅을 하고 Sample rate와 Filter 주파수(Frequency)를 설정 합니다. 분석(Analysis) 관련 설정도 아래와 같이 완료 합니다.

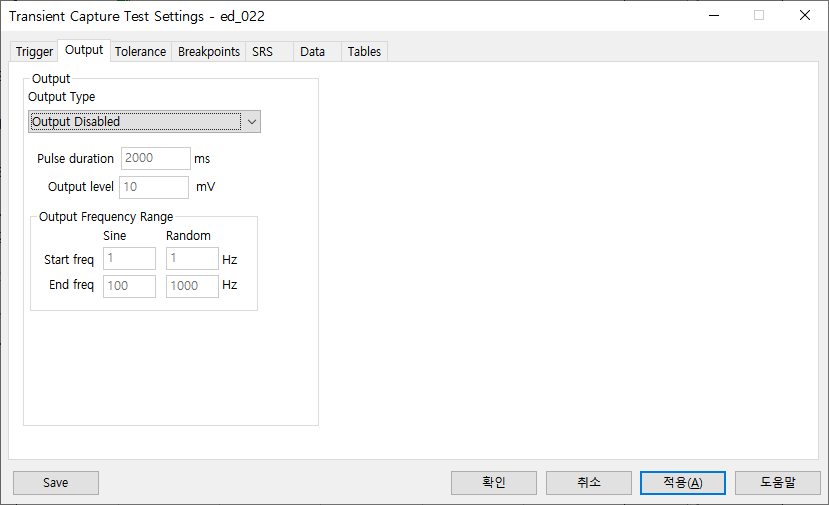

3. 출력 Drive는 진동 시험기를 사용하지 않기 때문에 별도 입력을 하지 않습니다.

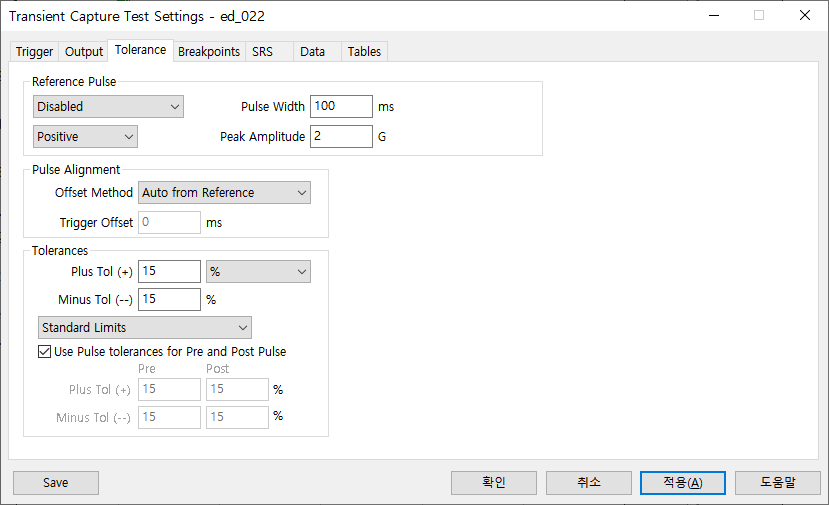

4. Tolerance는 내가 원하는 파형의 Tolerance 를 설정하고 원하는 값이 나왔는지 확인하는 용입니다. Default를 사용합니다.

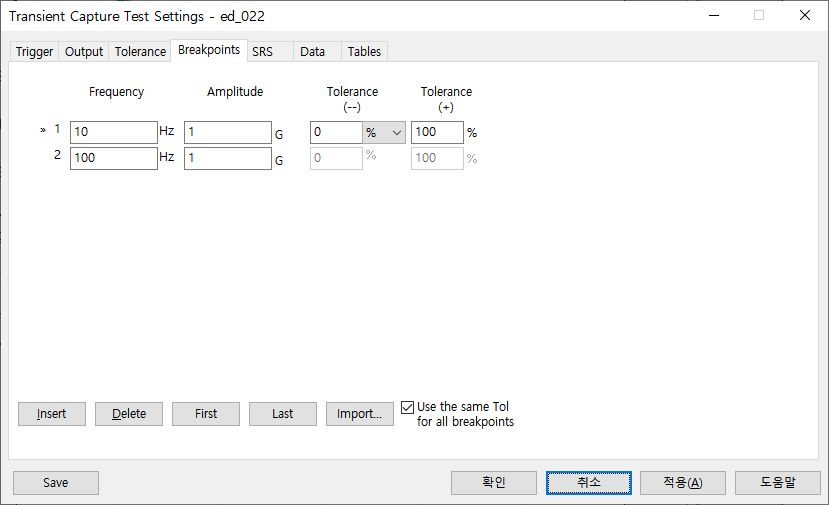

5. SRS의 Break Point를 정하고 원하는 형태와 유사하게 나왔는지 Spectrum에서 확인하는 용입니다. Default로 사용합니다.

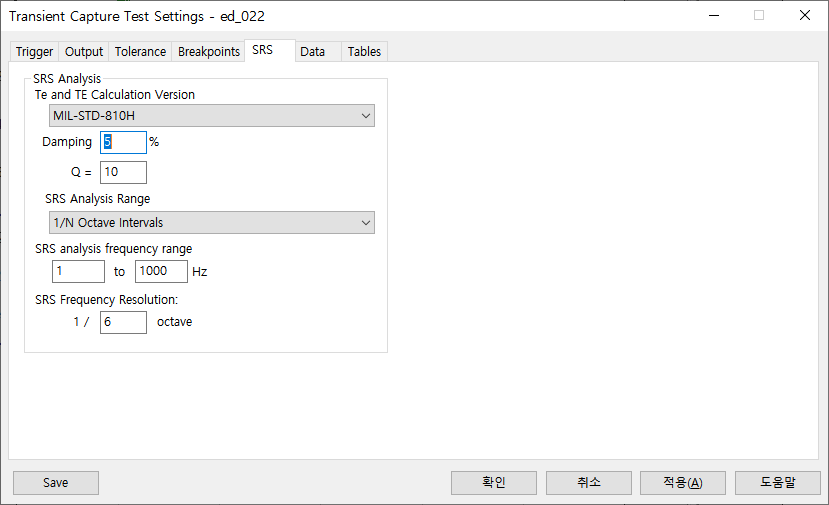

6. 충격 파형 SRS 분석 시 사용할 설정입니다. Default로 진행 합니다.

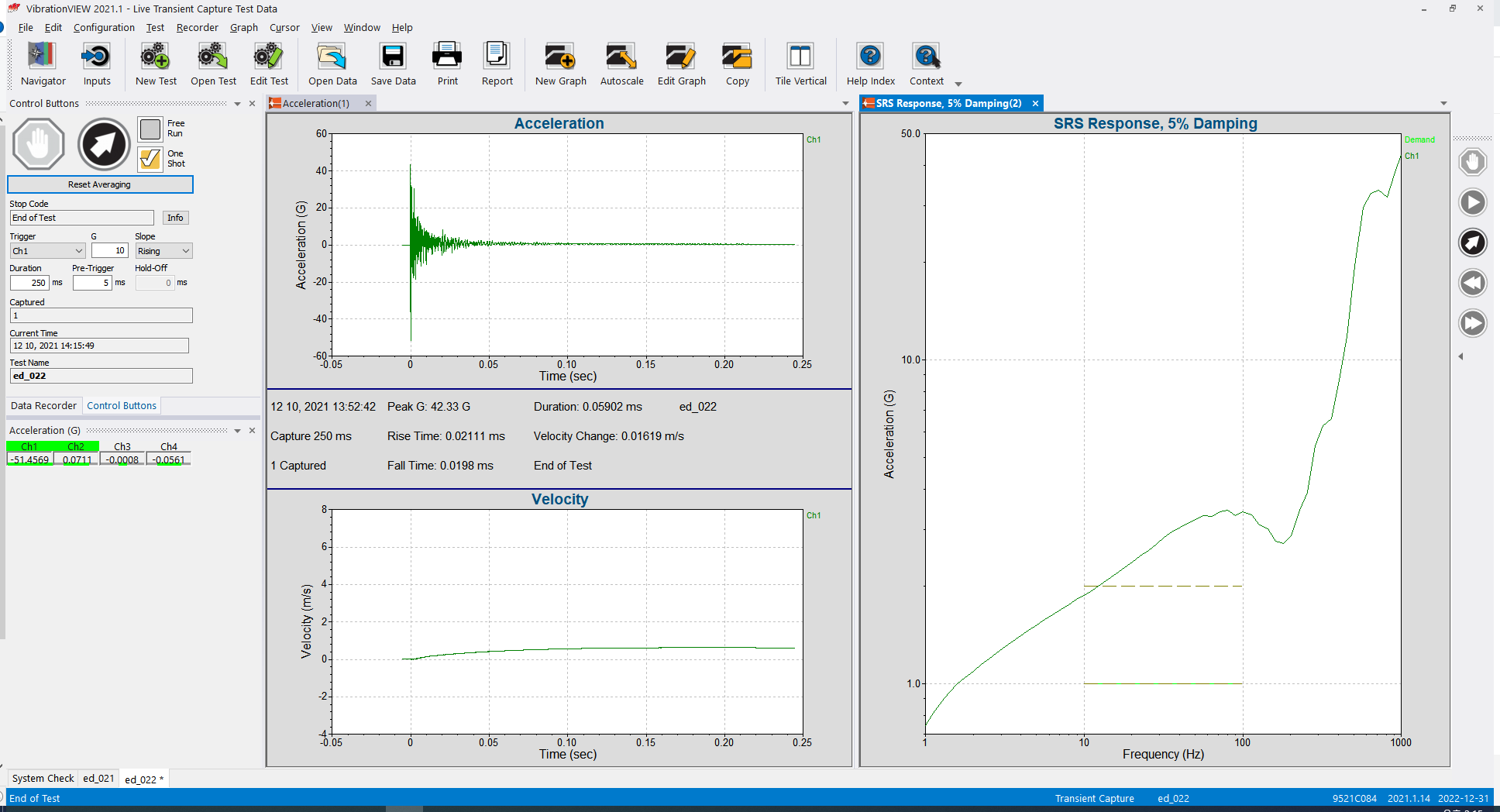

7. 설정을 완료하고 시험을 개시합니다. 철판에 막대를 이용해서 충격을 주면 Trigger가 발동해 아래와 같이 측정 결과를 얻을 수 있습니다.
