[실습]FDR(Field Data Replication) 진동 시험



목차









시험 목적



이번 시험은 VR Controller에서 제공하는 FDR(Field Data Replication) 충격 진동시험(Vibration test) 기능을 사용하여서

측정한 진동 파형을 재현해 봅니다.

파형에 사용할 파일은 VRC에서 예제로 제공하는 합창단 음악입니다. 진동 시험기의 기본 구조는 스피커와 동일 합니다. 실제 음악 파일을 진동 시험기로 재현이 가능 합니다.





시험 장비









• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8776A50, Kistler 8703A50M5
• 진동시험기: dynalabs pm100
• 자체 제작 시편

장비 구입을 원하시면 공지 사항 또는 팜테크 이미지를 클릭 후 팜테크 홈페이지에 문의하시면 됩니다.







시험 구성

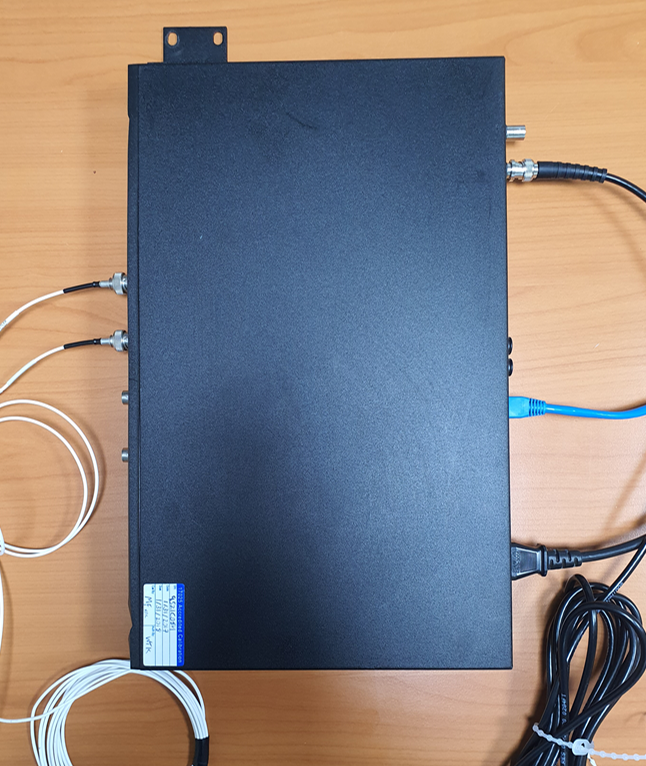

• VR Controller의 입력단에는 2개의 가속도 센서를 채널1과 채널2에 연결하였습니다.
• VR Controller 출력단의 Drive는 소형 진동 시험기(PM-100)에 연결하였습니다.
• 채널1의 가속도 센서는 PM-100 베이스단에 붙이고 채널2의 가속도 센서는 시편의 막대에 붙였습니다.
• 노트북과 VR Controller을 이더넷 케이블로 연결하였습니다.







FDR(Field Data Replication) 충격 진동 시험 절차 및 결과

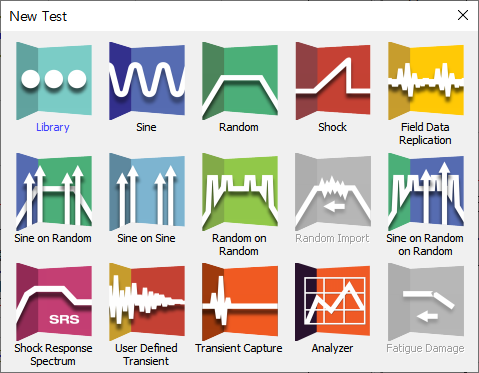

1. New Test - Field Data Replication 을 클릭 합니다.

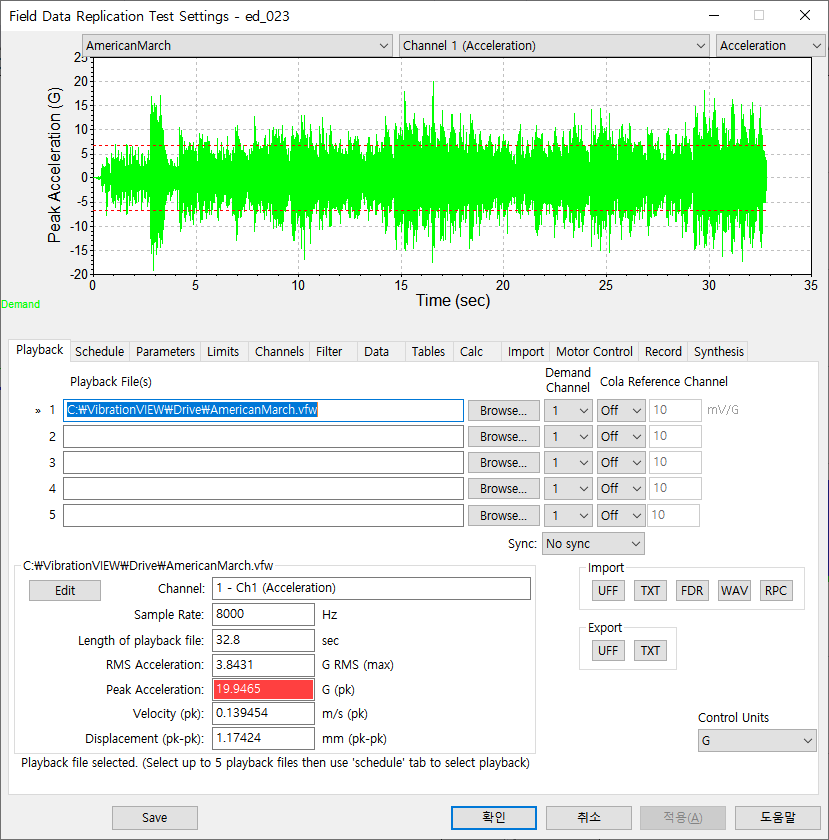

2. C:\VibrationVIEW\Drive\AmericanMarch.vfw 파일을 업로드 합니다. PM-100의 진동 가속도(Acceleration) 스펙을 넘어가기 때문에 아래와 같이 빨간색으로 표시 되었습니다.

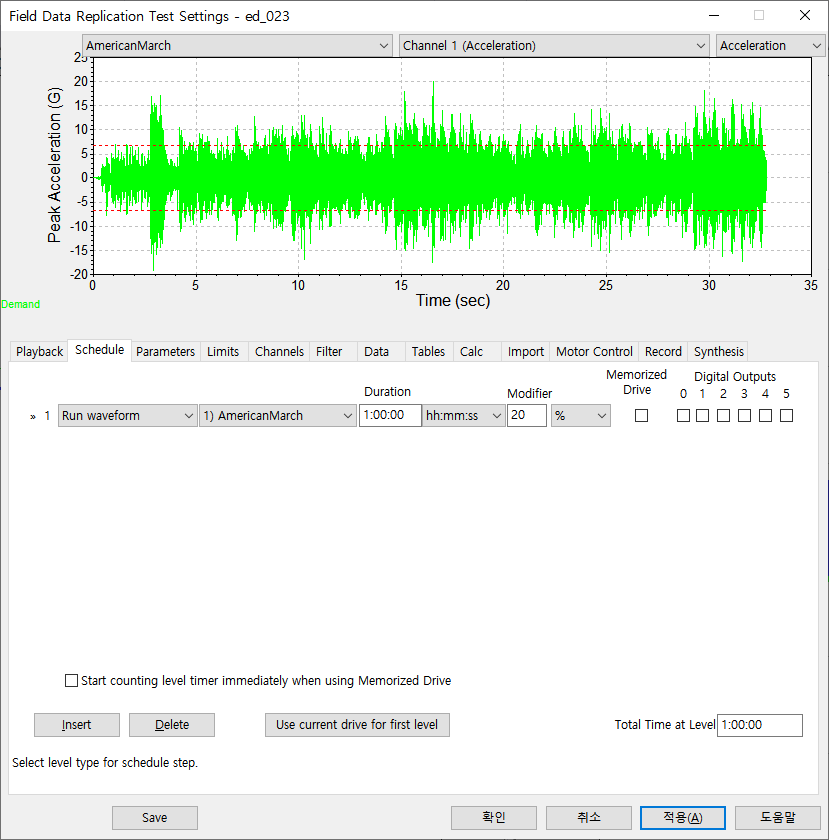

3. 진동시험기의 스펙을 고려해서 Modifier를 사용해서 20%로 진폭을 변경해줍니다.

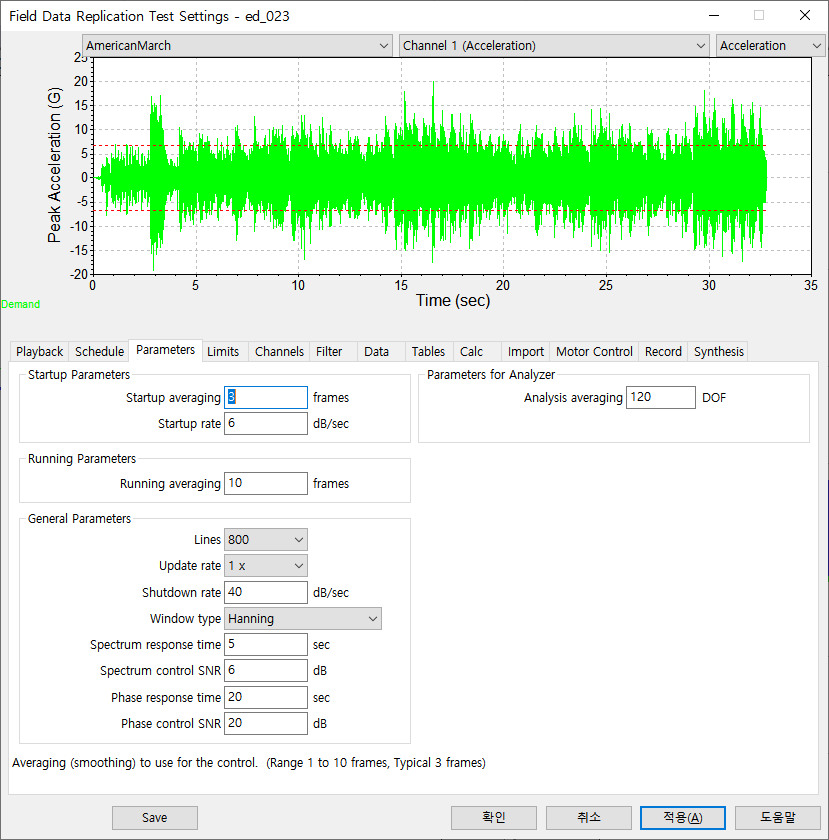

3. frames = 2DOF 으로 앞서 랜덤진동시험의 설정 개념으로 이해하고 설정하시면 됩니다.

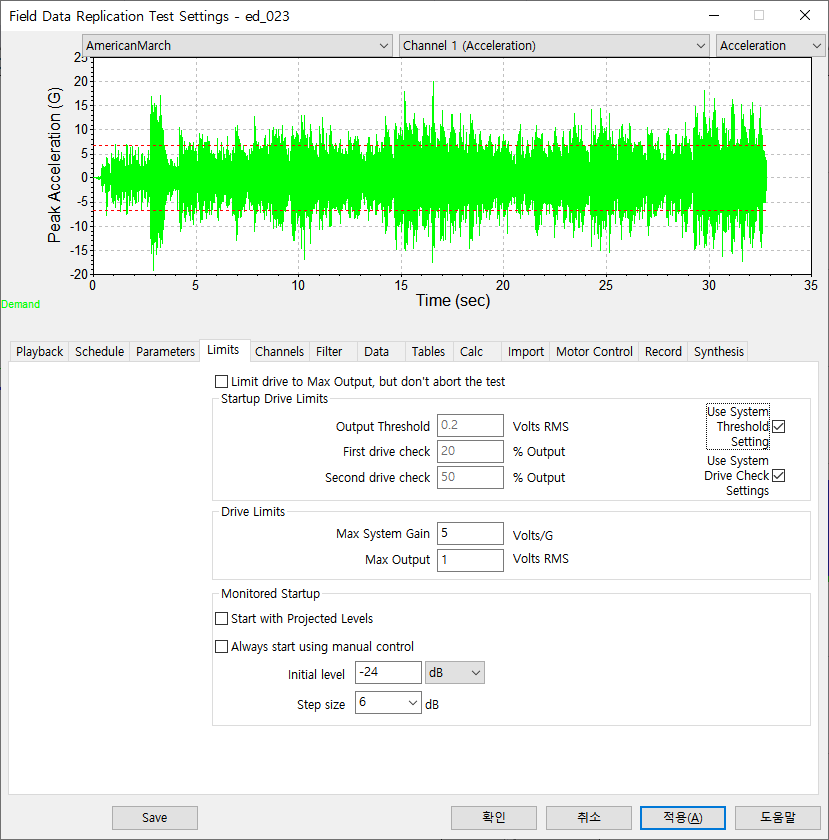

4. Limits은 Default 값을 가져 갑니다.











5. 제어 채널은 설정과 동일하게 채널1로 설정 합니다.

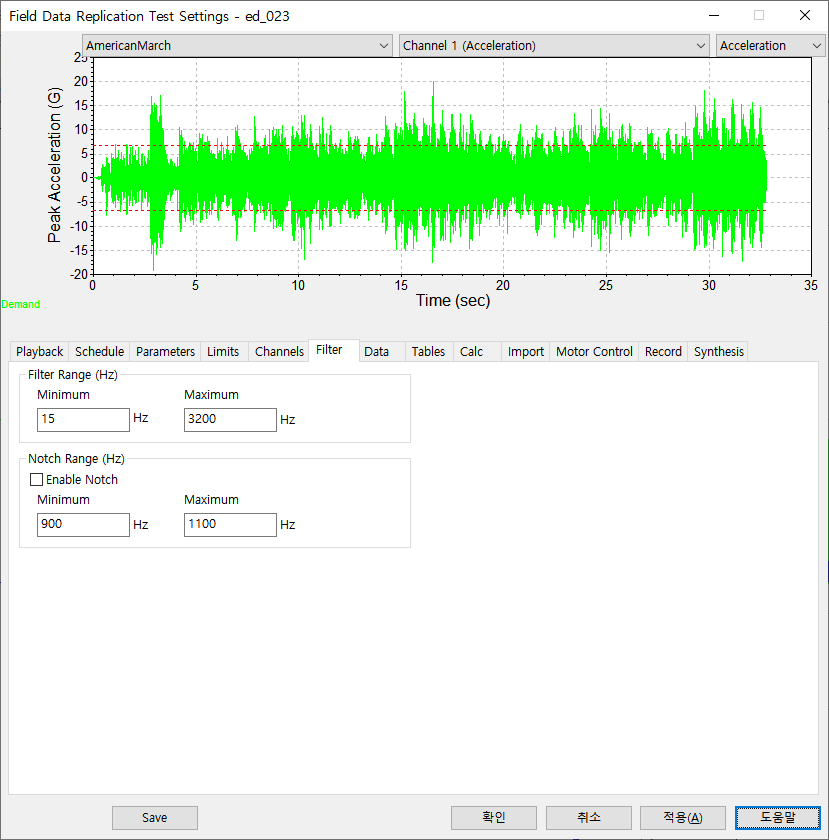

6. filter를 설정 합니다. 저주파 filter를 높이면 변위(Displacement)를 줄일 수 있습니다.

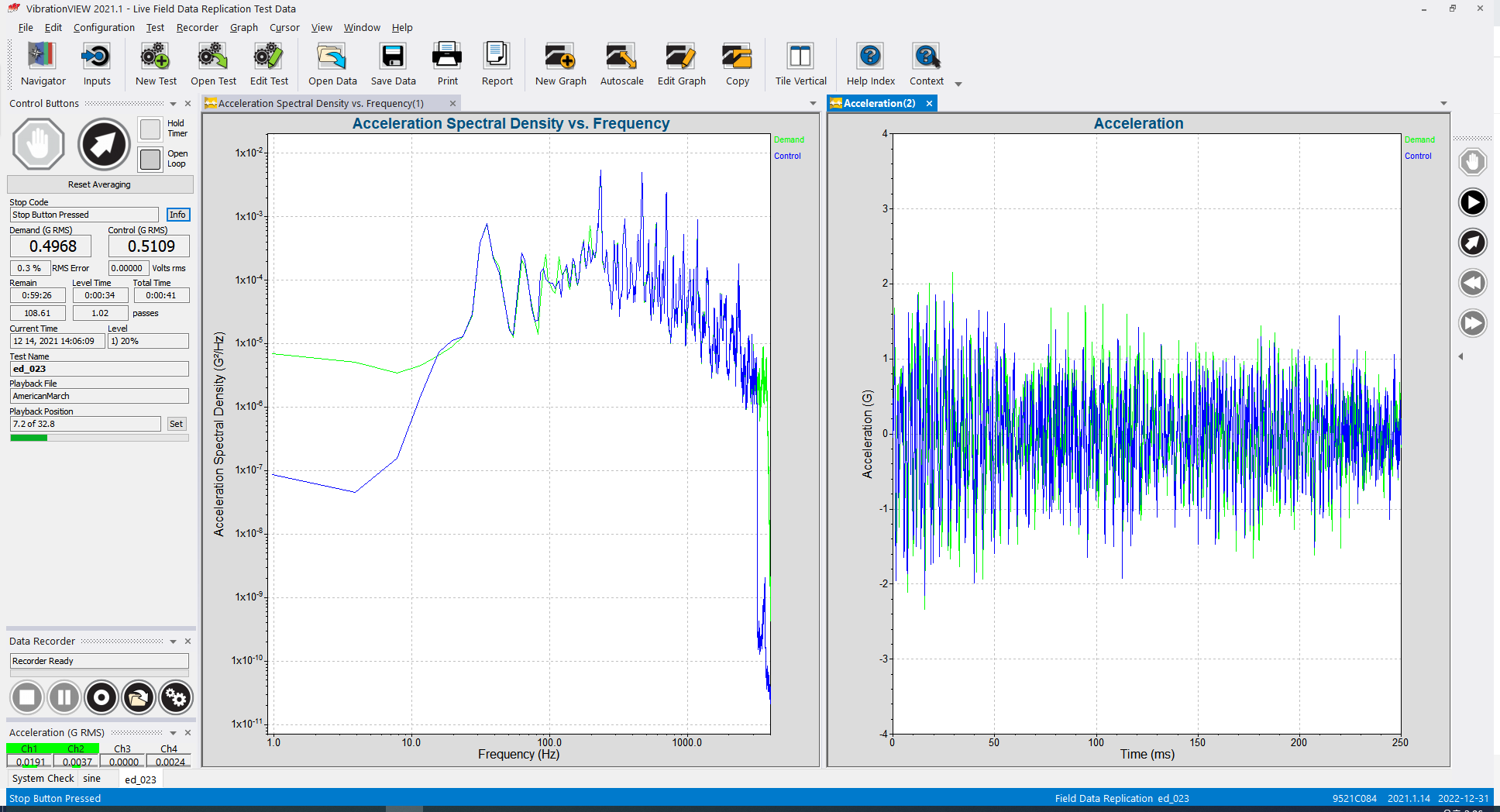

7. 설정을 마치고 실행을 하면 아래와 같이 파형이 나오고 행진곡 음악을 진동시험기를 통해 들을 수 있습니다.
