[실습]Half Sine 충격 진동 시험(Shock Vibration Test)



목차



"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."







시험 목적



이번 시험은 VR Controller에서 제공하는 충격 진동시험(Shock Vibration) 기능을 사용하여서 제어를 해볼 것입니다. 충격 시험은 충격의 시간 도메인(Time Domain)에서 그리는 형태로 분류되는데 종류는 아래와 같습니다.



• Half Sine
• Initial Peak
• Terminal Peak
• Triangle
• Trapezoid
• Square
• Haversine



그 중 가장 많이 사용되는 Half Sine으로 충격 시험을 진행하겠습니다.







시험 장비









• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8776A50, Kistler 8703A50M5
• 진동시험기: dynalabs pm100
• 자체 제작 시편

장비 구입을 원하시면 공지 사항 또는 팜테크 이미지를 클릭 후 팜테크 홈페이지에 문의하시면 됩니다.







시험 구성

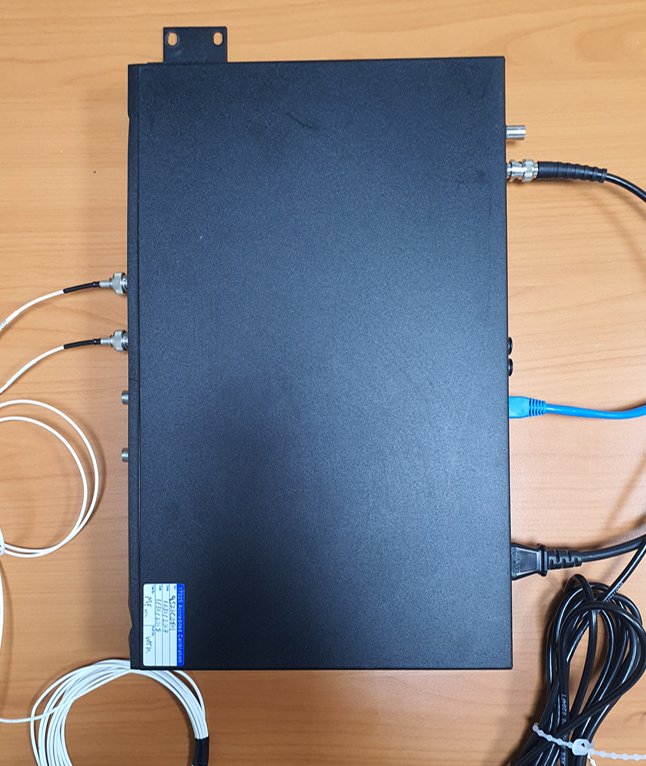

• VR Controller의 입력단에는 2개의 가속도 센서를 채널1과 채널2에 연결하였습니다.
• VR Controller 출력단의 Drive는 소형 진동 시험기(PM-100)에 연결하였습니다.

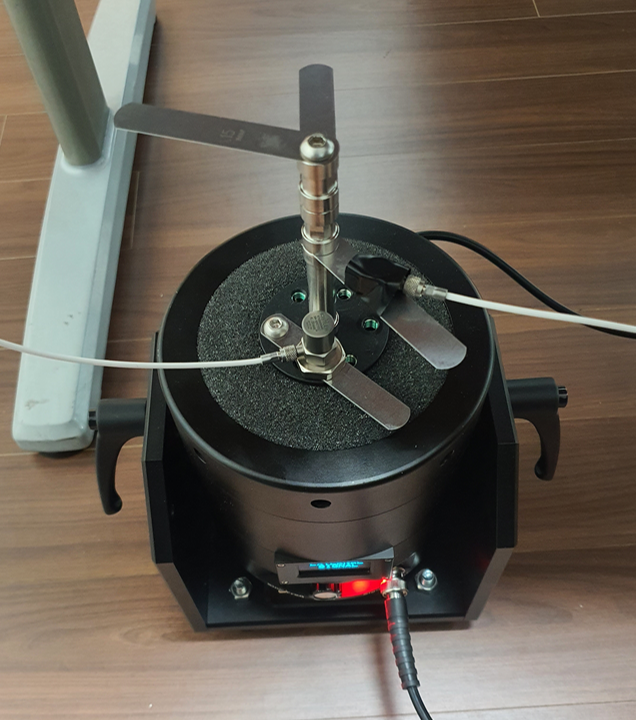

• 채널1의 가속도 센서는 PM-100 베이스단에 붙이고 채널2의 가속도 센서는 시편의 막대에 붙였습니다.
• 노트북과 VR Controller을 이더넷 케이블로 연결하였습니다.







Half Sine 충격 진동 시험 절차 및 결과

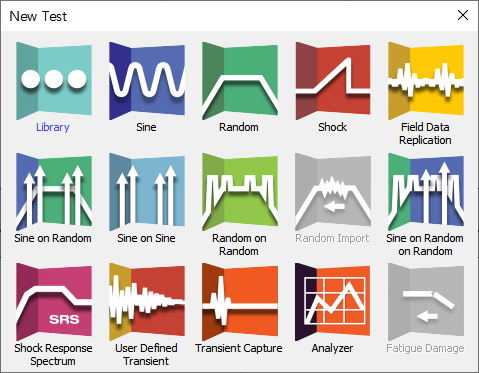

1. New Test - Shock을 클릭 합니다.

2. Pulse 기본 값을 아래와 같이 설정 합니다.

전자식 진동 시험기를 사용하기 때문에 20%의 Compensation을 충격 시험 전/후에 가합니다.

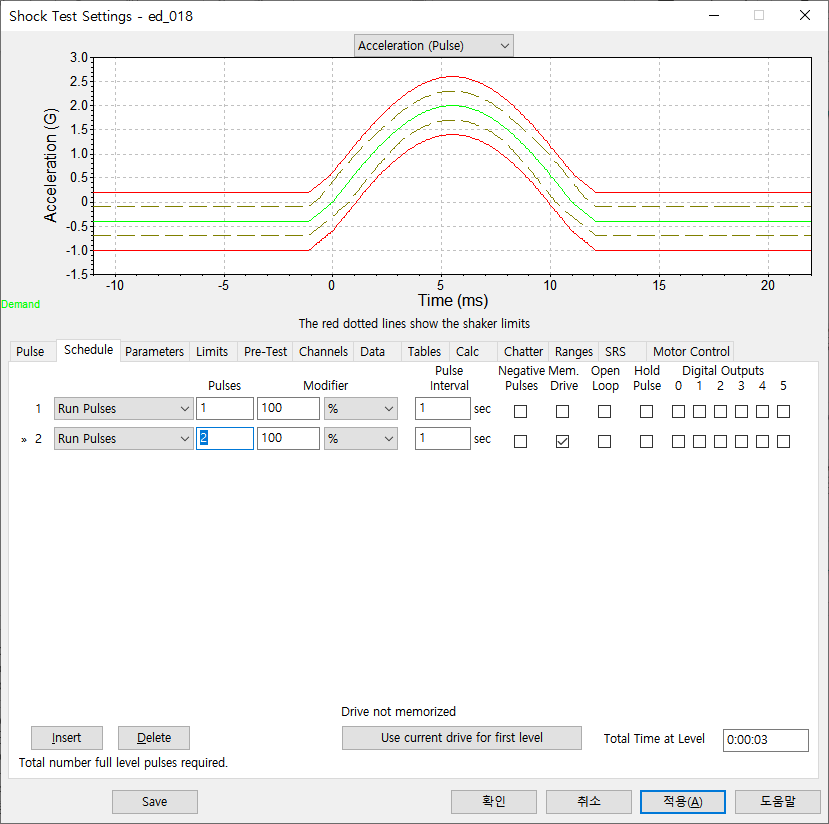

3. Schedule 탭에서 한번의 Pulse를 가하고 Drive 출력 값을 저장해서  나머지 2번 충격은 Close loop의 응답 대기 없이 바로 진행 합니다.

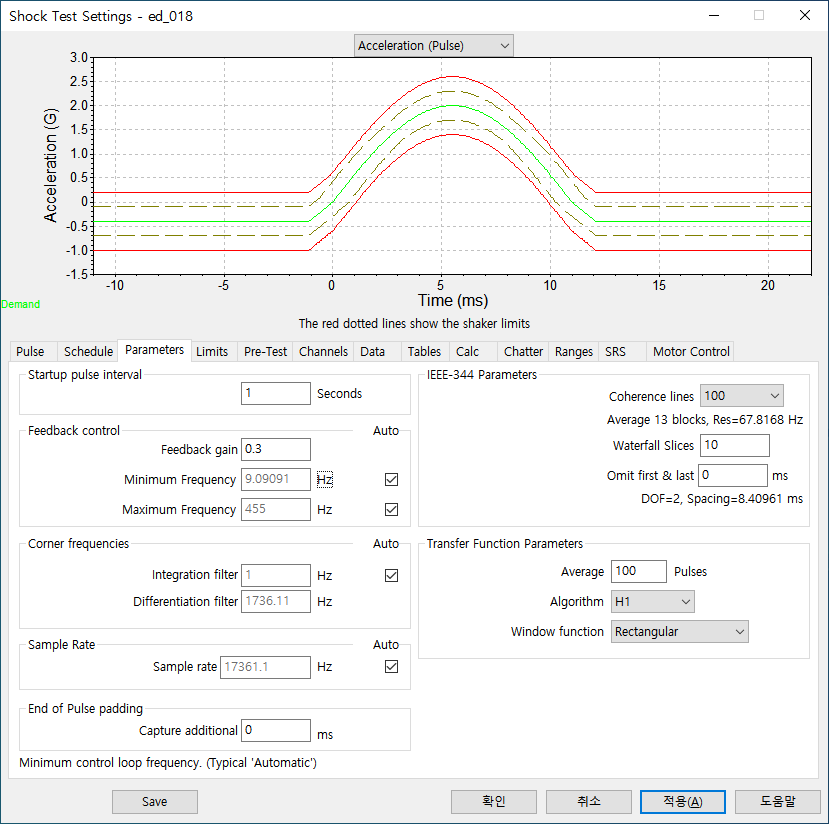

4. 파라미터(Parameter)에서는 초기 대기 시간, Pulse간의 대기 시간, 응답 Gain, 필터(Filter) 등을 설정 합니다. Default로 놓고 진행합니다.







5. Limit 탭에서 Tolerance와 Abort 를 결정합니다. 국제 규격에 따라 설정이 어려운 부분은 하단에 Standard limits이 외에 MIL, DO, EN에서 제공하는 값을 선택해서 사용하면 됩니다. Starting Drive Limit을 충격 크기에 따라 값을 조절합니다.

설정을 완료하고 확인을 클릭 합니다.

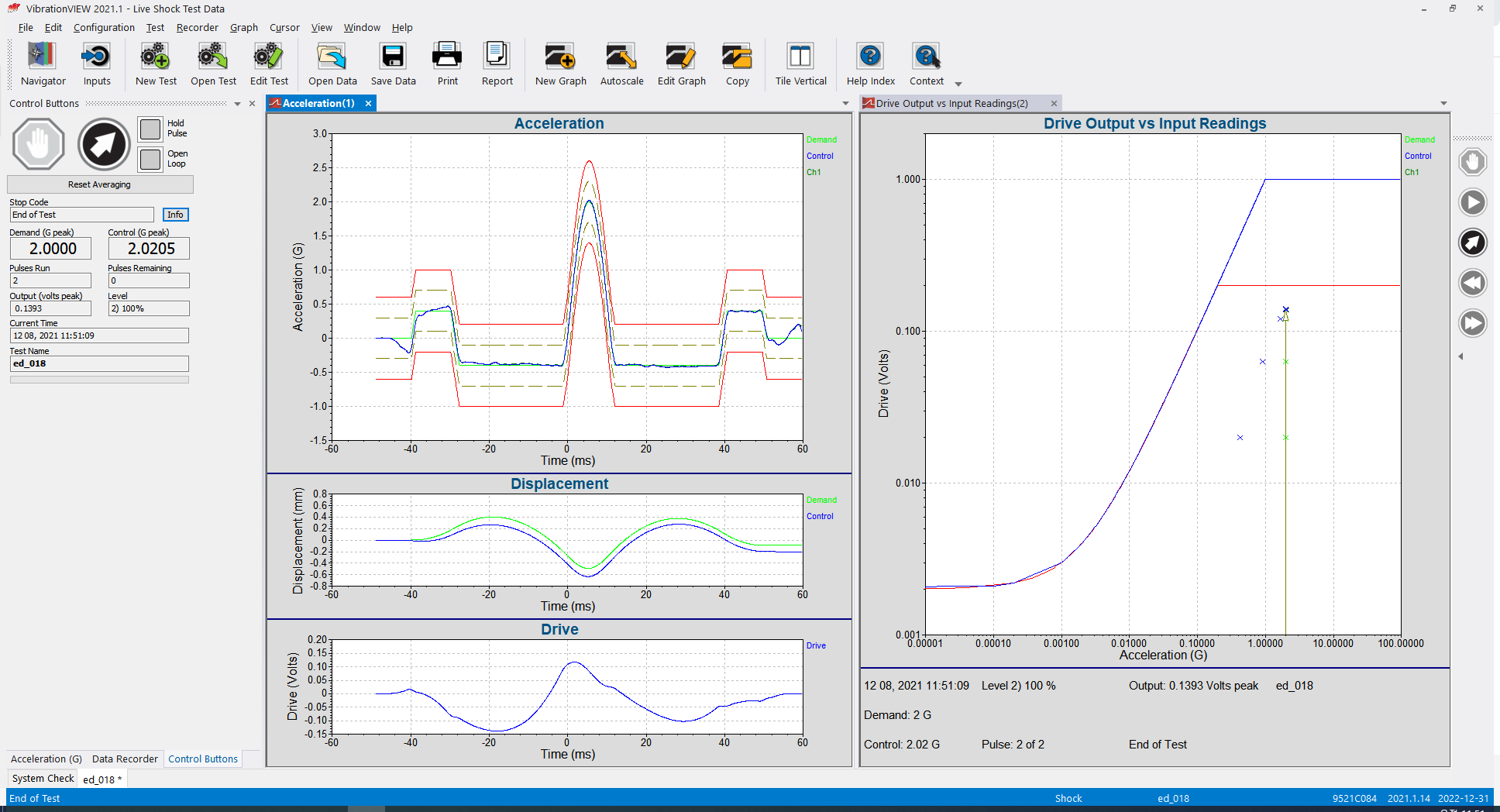

6. 아래 그림과 같이 충격 시험을 완료 하였습니다.





상세 설정 및 사용 방법에 대해서는 팜테크에서 제공하는 오프라인 교육에서 제공합니다.
