[실습]Sine on Sine (SOS) 진동 실험



목차











시험 목적



이번 시험은 VR Controller에서 제공하는 SOS (Sine on Sine) 기능을 사용하여서 제어를 해볼 것입니다. SOS는 Sine 진동에 Sine을 올리는 개념이 아닌 여러개의 사인을 각 각 제어할 수 있는 개념입니다.









시험 장비









• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8776A50, Kistler 8703A50M5
• 진동시험기: dynalabs pm100
• 자체 제작 시편

장비 구입을 원하시면 공지 사항 또는 팜테크 이미지를 클릭 후 팜테크 홈페이지에 문의하시면 됩니다.







시험 구성

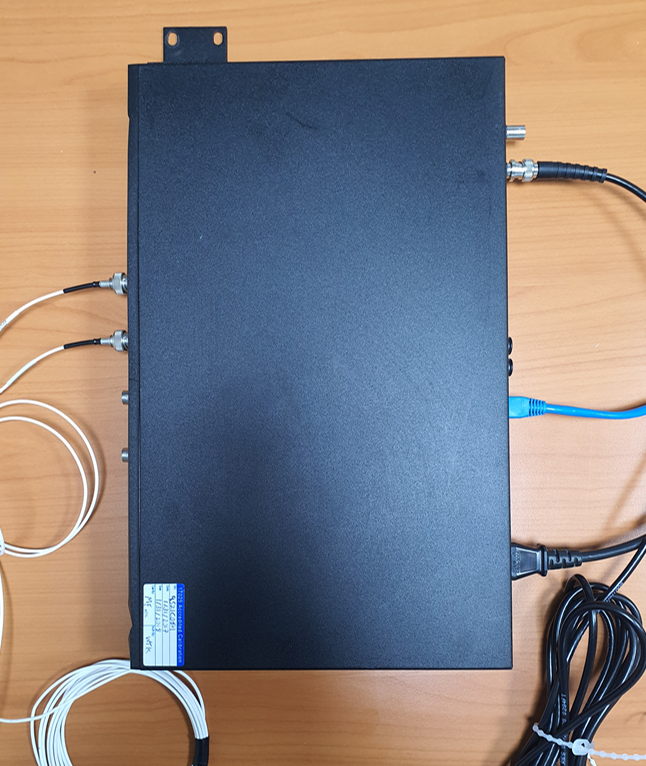

• VR Controller의 입력단에는 2개의 가속도 센서를 채널1과 채널2에 연결하였습니다.
• VR Controller 출력단의 Drive는 소형 진동 시험기(PM-100)에 연결하였습니다.

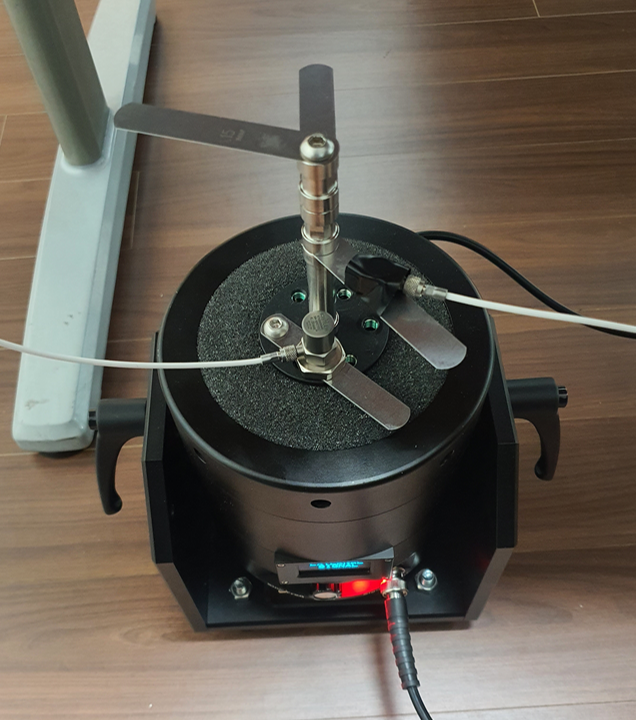

• 채널1의 가속도 센서는 PM-100 베이스단에 붙이고 채널2의 가속도 센서는 시편의 막대에 붙였습니다.
• 노트북과 VR Controller을 이더넷 케이블로 연결하였습니다.







SOR(Sine on Random) 진동 시험 절차 및 결과

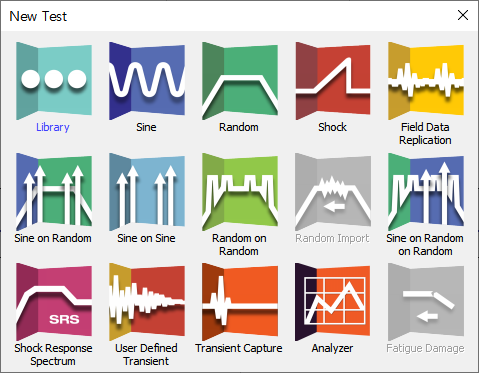

1. New Test - Sine on Sine를 클릭 합니다.

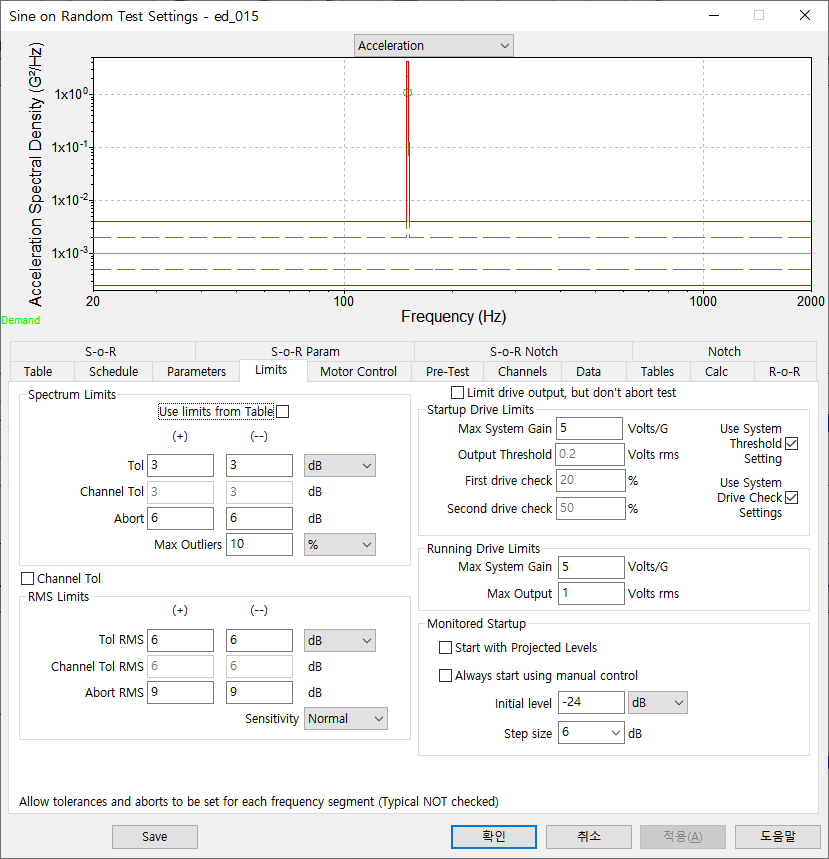

2. Schedul, Parameters, Limits 값 Default로 사용합니다. 제어 채널도 1번 채널로 Default 값을 사용 합니다.

Table에 Random 값이 들어가 있지만 사용하지 않으므로 무시하시면 됩니다.

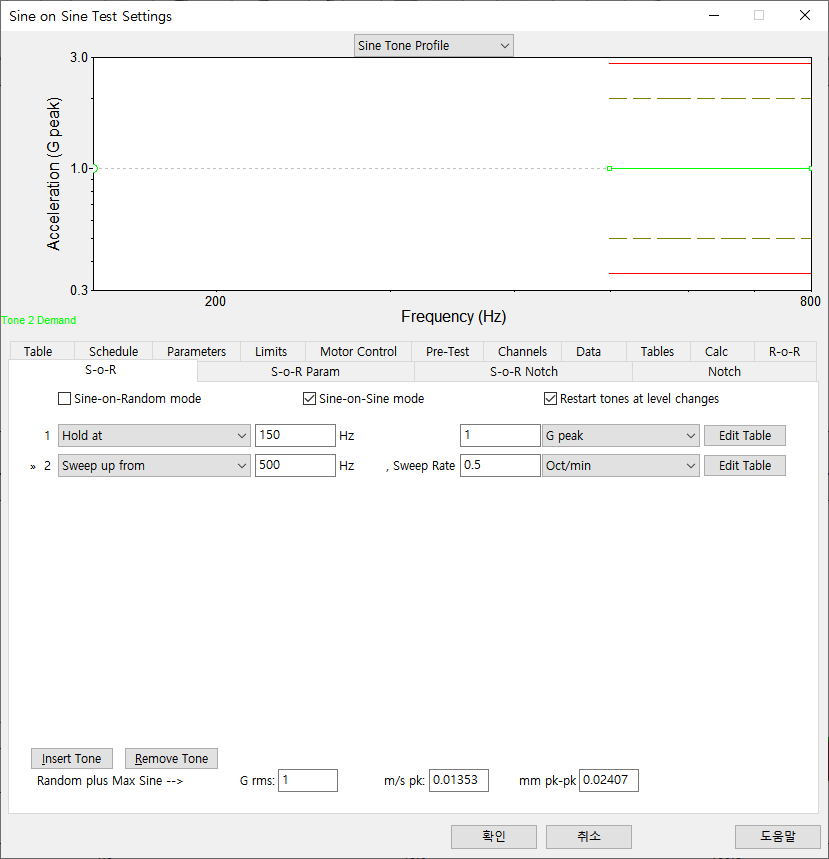

3. 아래 그림과 같이 S-o-R 탭에서 Sine-on-Sine mode를 체크합니다. (SOS로 시작했으므로 Default로 체크가 되어 있습니다.) Insert Tone을 클릭하여 Sine을 추가합니다. (Sweep up from 500Hz, 0.5Oct/min)

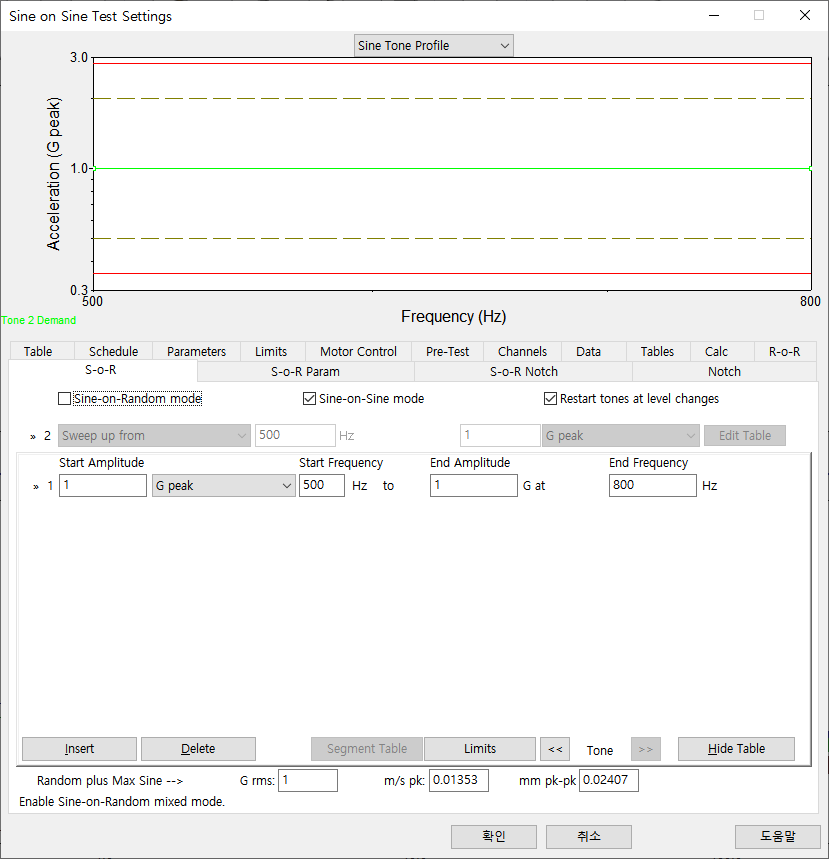

4. 두번째 Tone 값 Edit Table을 눌러서 Sweep 범위와 크기를 설정 합니다.

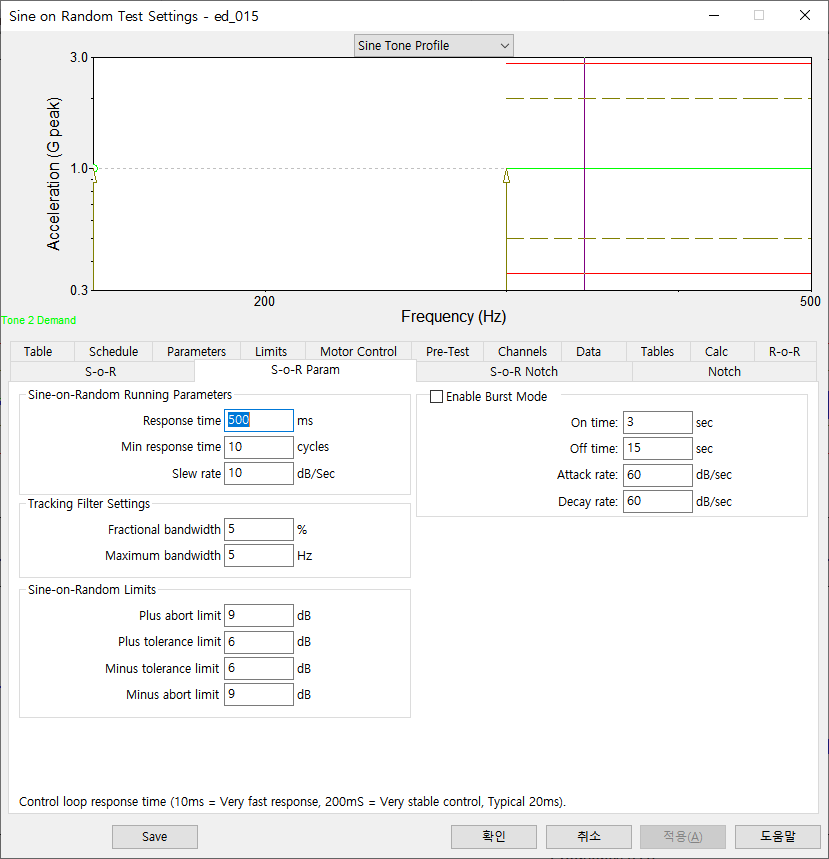

5. Sine에 대한 Parameter 설정을 합니다. (Default 사용)

Burst Mode 를 사용하면 Sine 파가 Time Domain에서 나타났다가 (On time) 사라지는(Off time) 형태의 반복으로 진행 됩니다. Notch는 기존의 Random, Sine의 설정과 동일 합니다. 설정을 완료한 후 실행 합니다.

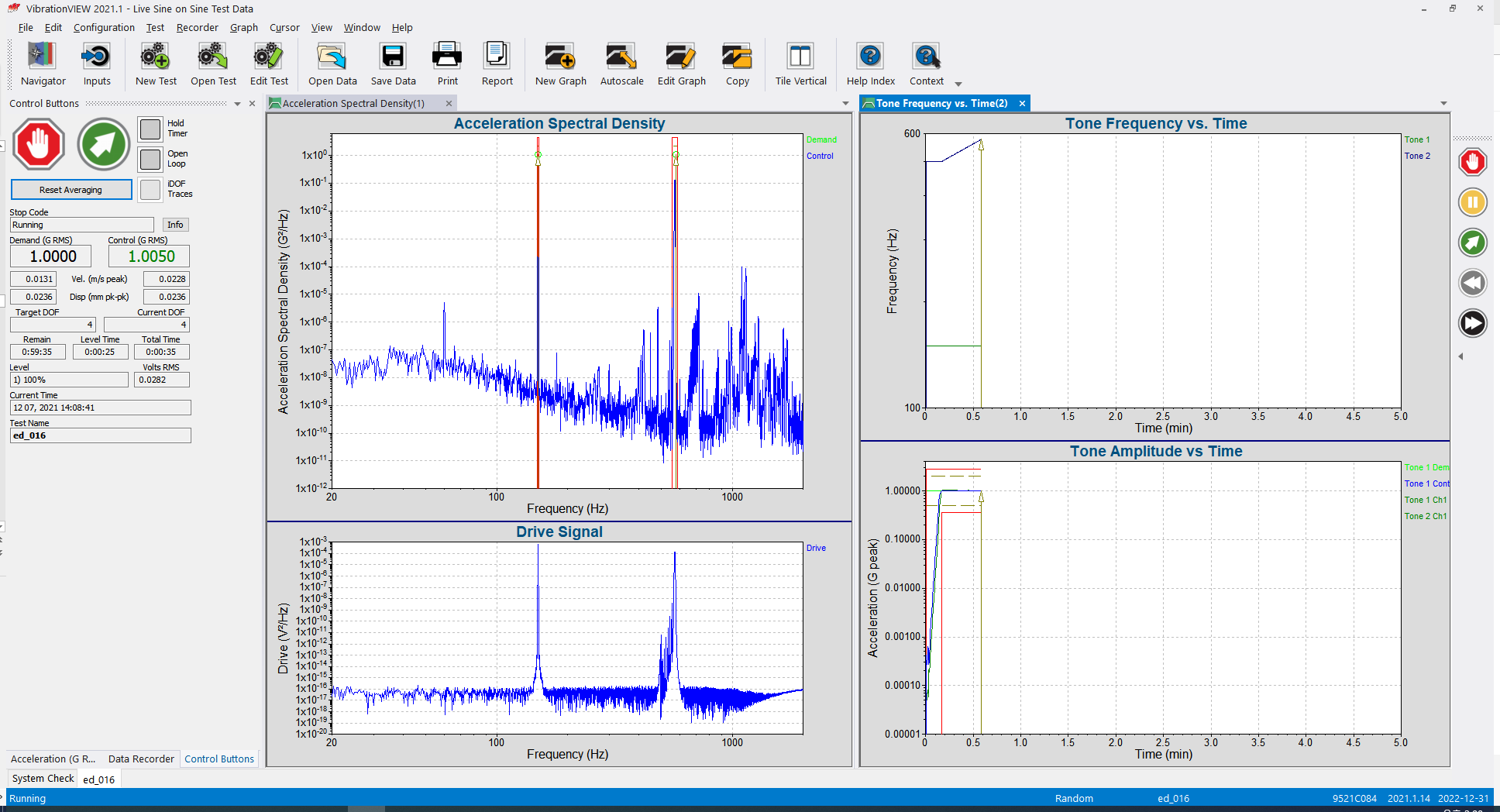

6. 아래 그림과 같이 Sine Tone의 정보도 별도로 가져 올 수 있습니다.



상세 설정 및 사용 방법에 대해서는 팜테크에서 제공하는 오프라인 교육에서 제공합니다.
