[실습]랜덤진동시험 Pretest vs iDOF



목차







시험 목적



이번 시험은 VR Controller에서 제공하는 NAVMAP 랜덤 진동 시험 프로파일(Random Vibration Profile)을 사용해서 pretest 모드와 iDOF 모드를 사용해서 시험을 진행합니다.



NAVMAT Profile

pretest의 경우 저전압 Drive Output을 사용해서 실제 Full level에서 발생할 출력 결과를 계산해 줍니다.



iDOF의 경우 입력으로 들어온 DOF(Degree of Freedom)과 앞으로 발생할 랜덤 출력 PSD를 통해 출력 결과를 계산해 줍니다.









시험 장비









• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8776A50, Kistler 8703A50M5
• 진동시험기: dynalabs pm100
• 자체 제작 시편

장비 구입을 원하시면 공지 사항 또는 팜테크 이미지를 클릭 후 팜테크 홈페이지에 문의하시면 됩니다.







시험 구성

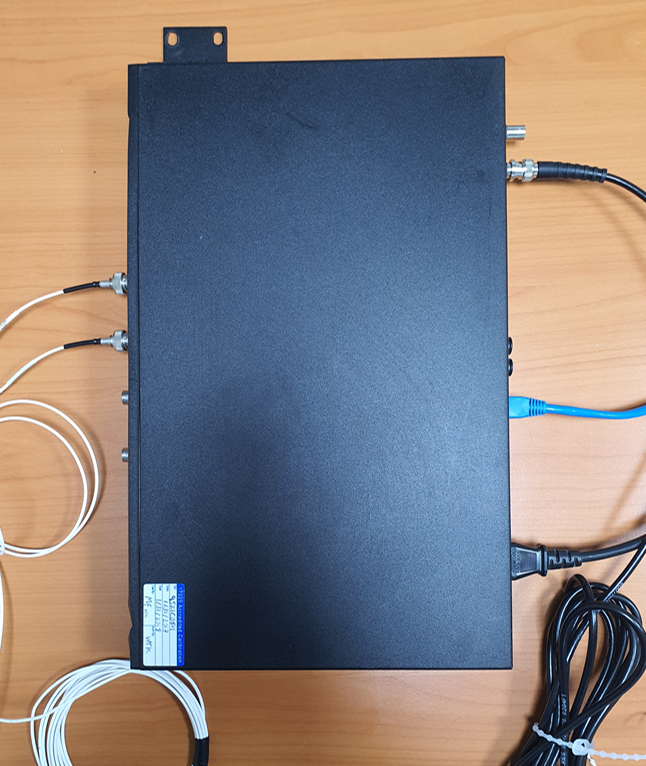

• VR Controller의 입력단에는 2개의 가속도 센서를 채널1과 채널2에 연결하였습니다.
• VR Controller 출력단의 Drive는 소형 진동 시험기(PM-100)에 연결하였습니다.

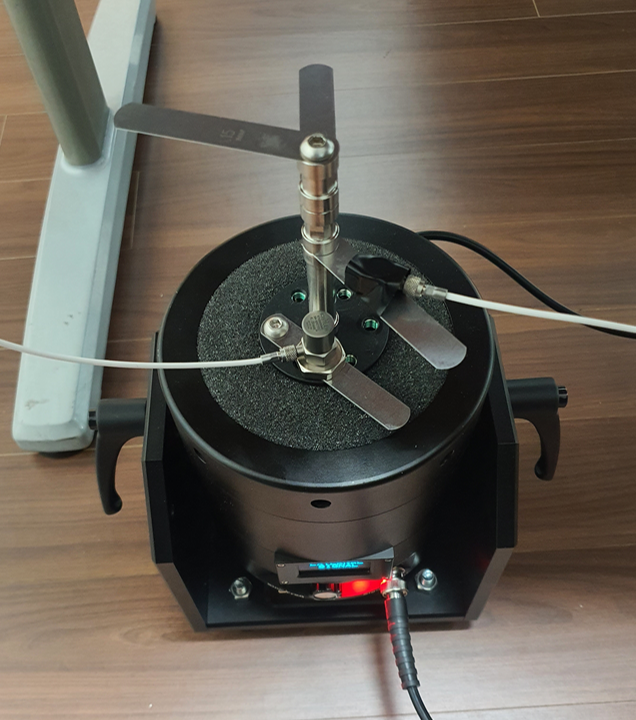

• 채널1의 가속도 센서는 PM-100 베이스단에 붙이고 채널2의 가속도 센서는 시편의 막대에 붙였습니다.
• 노트북과 VR Controller을 이더넷 케이블로 연결하였습니다.

Pretest 시험하기

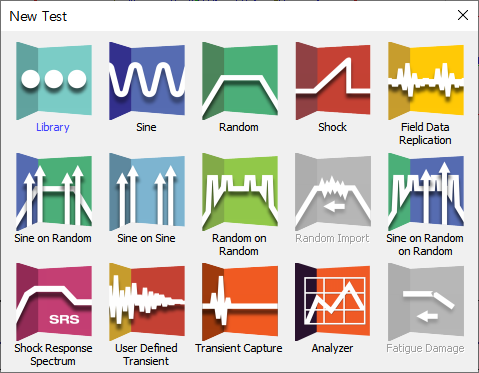

1. New Test - Library를 클릭 합니다.

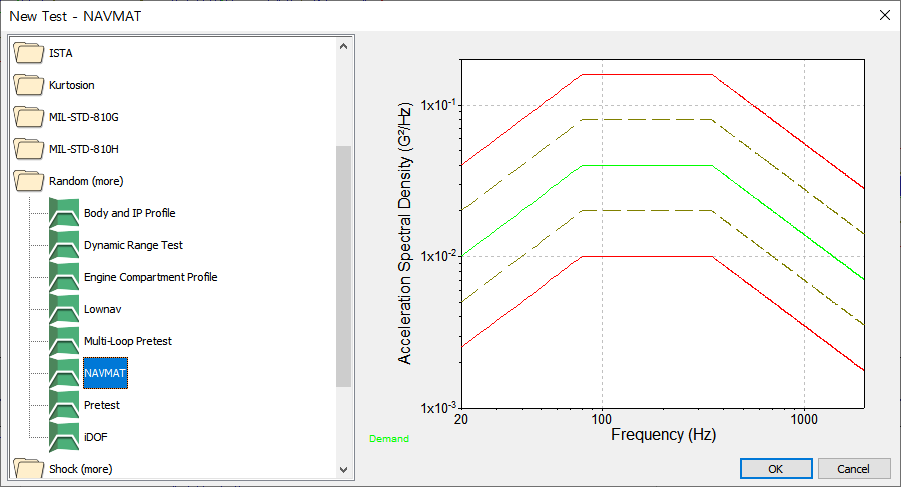

2. Random(More) - NAVMAT을 선택합니다.







3. PM-100 진동 시험기 스펙을 벗어나므로 프로파일 및 상세 설정을 위해 "Adavanced" 버튼을 클릭 합니다.

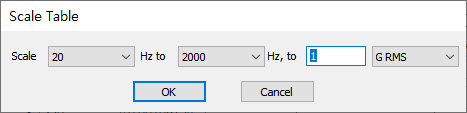

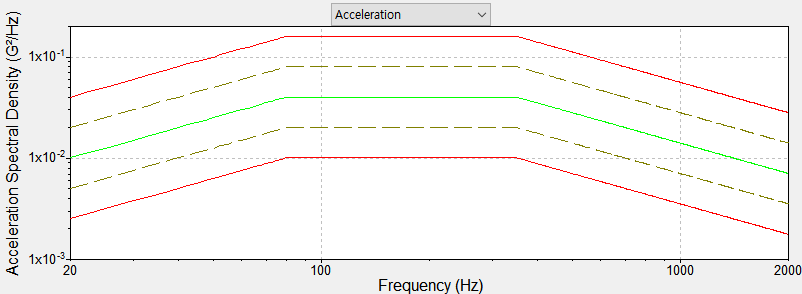

4. "Scale " 버튼 클릭 후 Grms를 1로 변경 합니다.

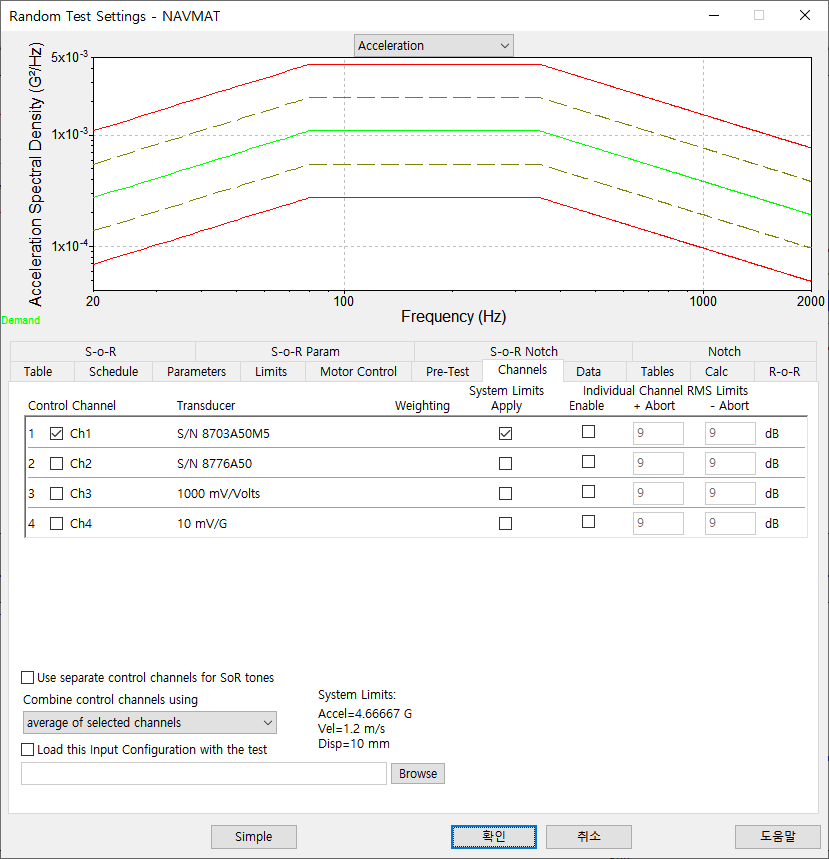

5. Schedule, Parameters, Limits은 Default로 설정 하고 Channel에서 채널1을 Control Channel로 설정 합니다.

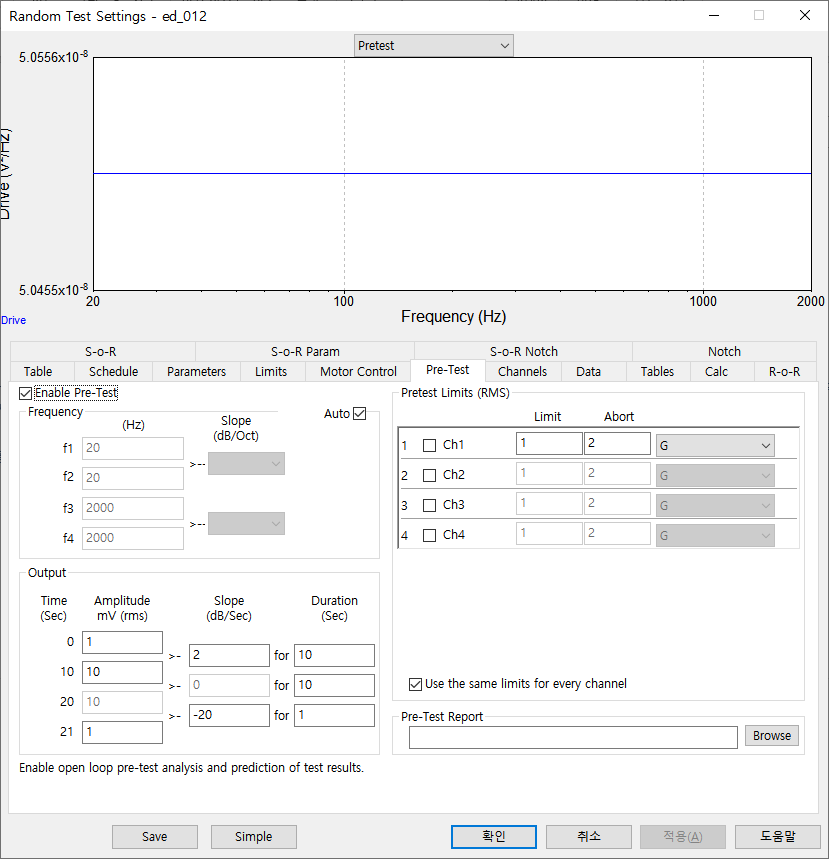

6. 아래 그림과 같이 "Enable Pre-Test"를 실행합니다.

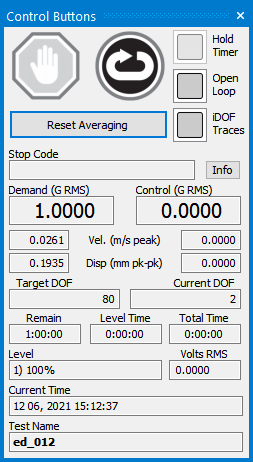

7.  Loop 형태의 화살표 클릭 하여 pretest 를 먼저 실행 합니다.





8. Pretest 결과 값을 확인 할 수 있습니다. 보라색 화살표를 클릭 해서 Full level 검증을 진행 합니다.

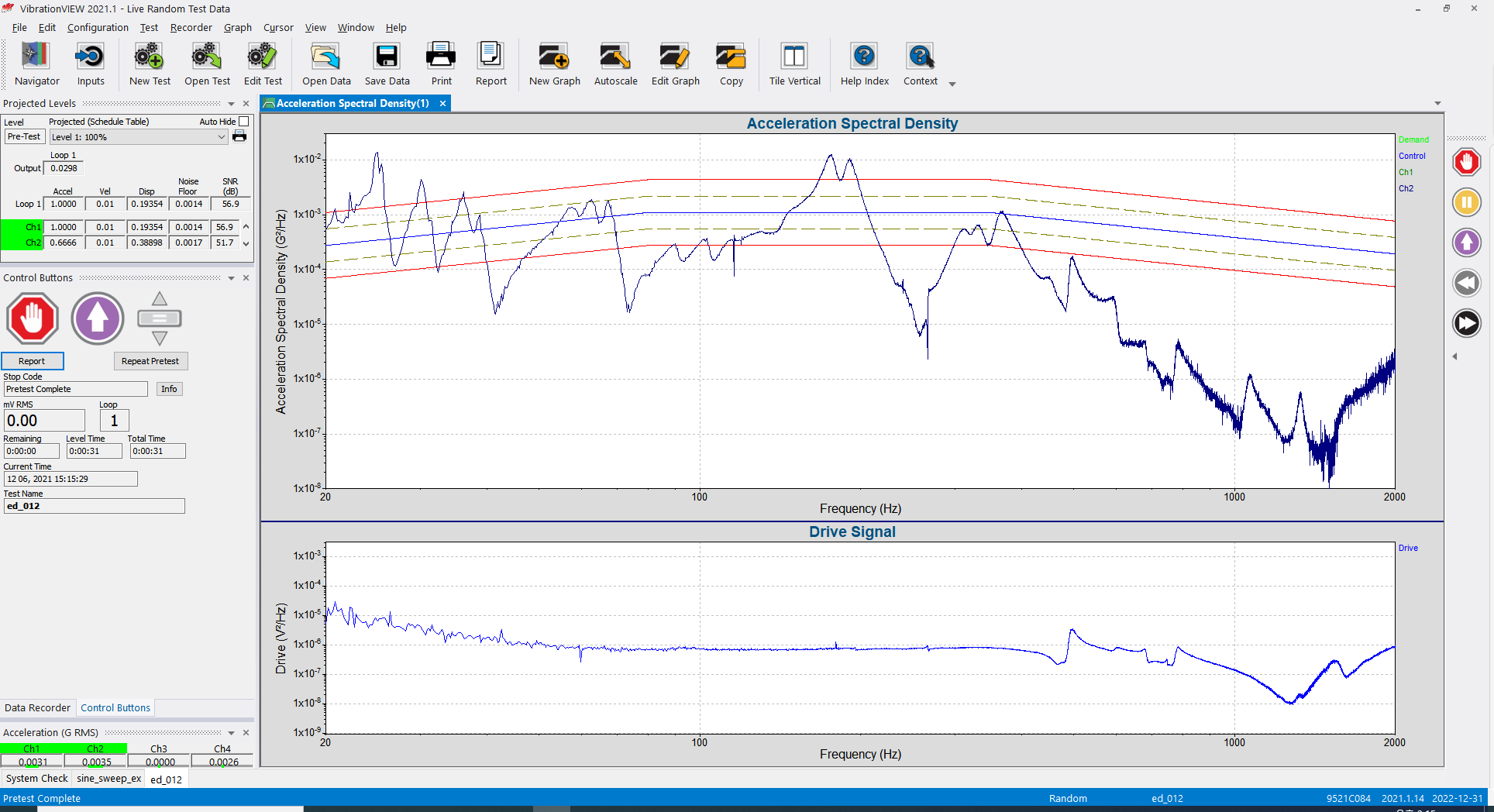

9. 아래 그림과 같이 Full level의 결과 값을 확인할 수 있습니다.









iDOF 시험하기





1. 앞서 Pretest의 5번 과정까지는 동일하게 진행 합니다.

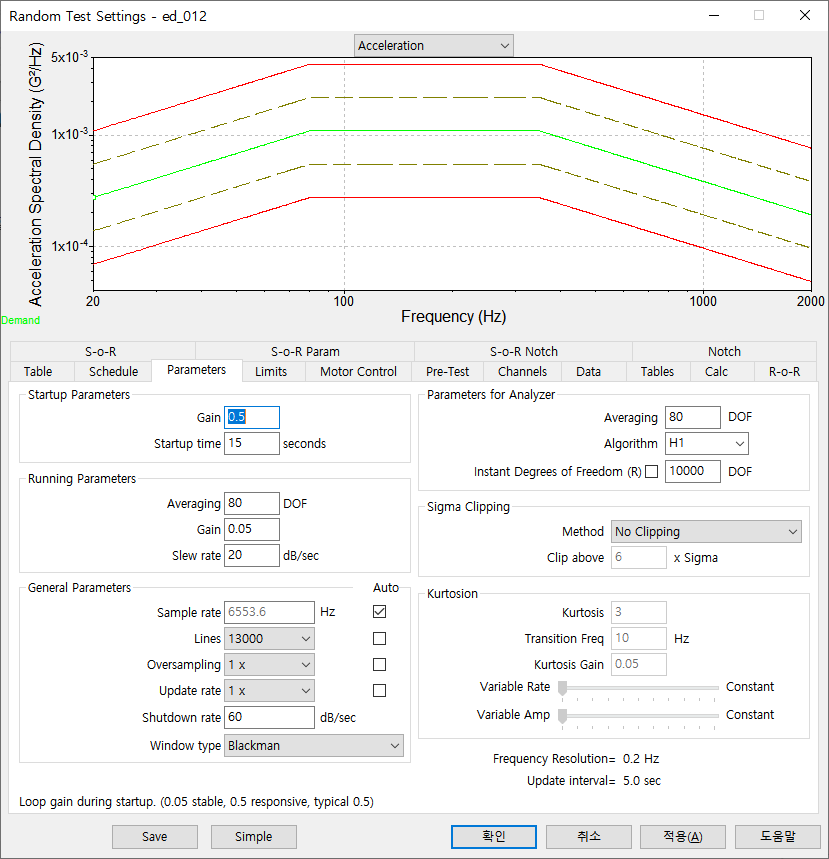

Parameter에서 "Instant Degrees of Freedom (R)"을 체크 해줍니다. 이번 실습에서는 1000DOF로 진행 합니다.

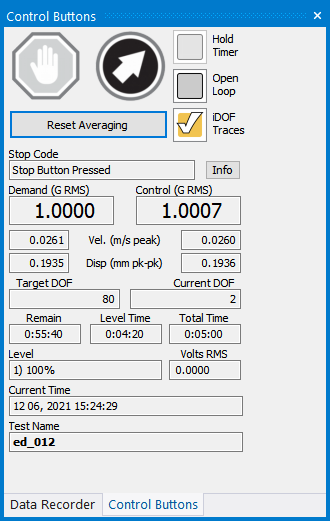

2. 아래 그림과 같이 iDOF Traces가 체크되어 있음을 확인할 수 있습니다. 화살표를 클릭해서 시험을 시작 합니다.

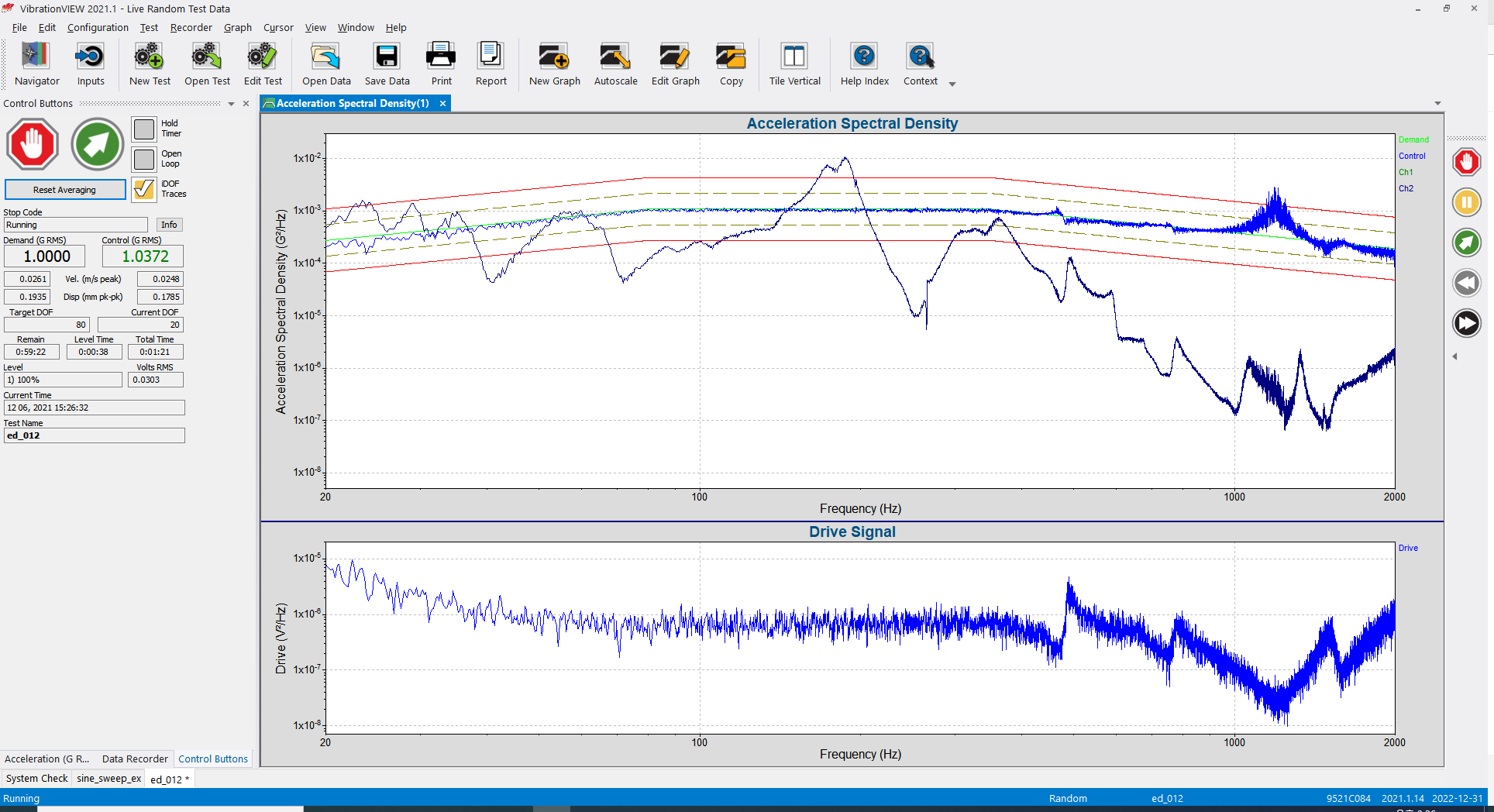

3. 짧은 시간에 1000DOF가 계산되어 아래 그림과 같이 나옵니다.









상세 설정 및 사용 방법에 대해서는 팜테크에서 제공하는 오프라인 교육에서 제공합니다.
