[실습] 랜덤 진동시험 설정 및 테스트하기 (Random vibration, NAVMAT)



목차









시험 목적



이번 시험은 VR Controller에서 제공하는 NAVMAP 랜덤 진동 시험 프로파일(Random Vibration Profile)을 소형 진동 시험기(PM-100)에 맞춰 변형해서 시험을 진행하는데 있습니다.



NAVMAP은 미국 해군(Navy)에서 사용하였던 랜덤 프로파일로 당시 해군 군사 물품의 진동 시험에 자주 이용되었던 프로파일입니다. 당시 명확한 기준은 없었고 진동 장비의 변위 한계로 저주파수(Low Frequency) 영역과 AMP의 한계로 고주파(High Frequency)를 아래와 같이 잘라서 표현 하였습니다. 어쨌든 실제로 내구를 검증하는데 효과를 보았기 때문에 오늘날 까지 사용되고 있습니다.

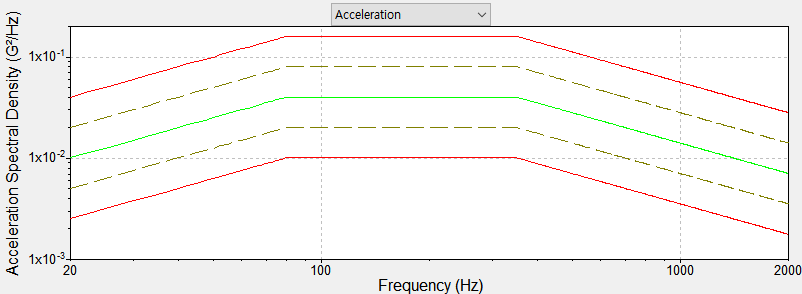

NAVMAT Profile









시험 장비









• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8776A50, Kistler 8703A50M5
• 진동시험기: dynalabs pm100
• 자체 제작 시편

장비 구입을 원하시면 공지 사항 또는 팜테크 이미지를 클릭 후 팜테크 홈페이지에 문의하시면 됩니다.







시험 구성

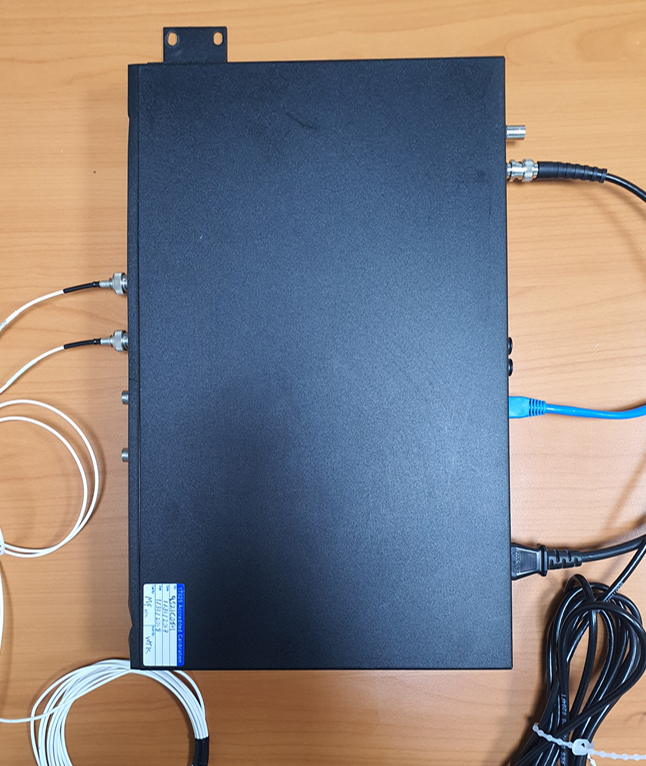

• VR Controller의 입력단에는 2개의 가속도 센서를 채널1과 채널2에 연결하였습니다.
• VR Controller 출력단의 Drive는 소형 진동 시험기(PM-100)에 연결하였습니다.

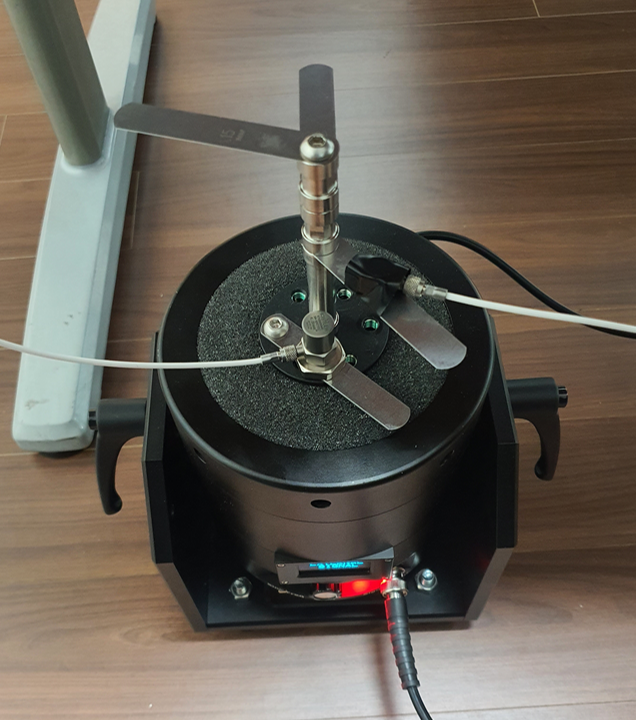

• 채널1의 가속도 센서는 PM-100 베이스단에 붙이고 채널2의 가속도 센서는 시편의 막대에 붙였습니다.
• 노트북과 VR Controller을 이더넷 케이블로 연결하였습니다.







NAVMAT 랜덤 진동 시험 절차 및 결과

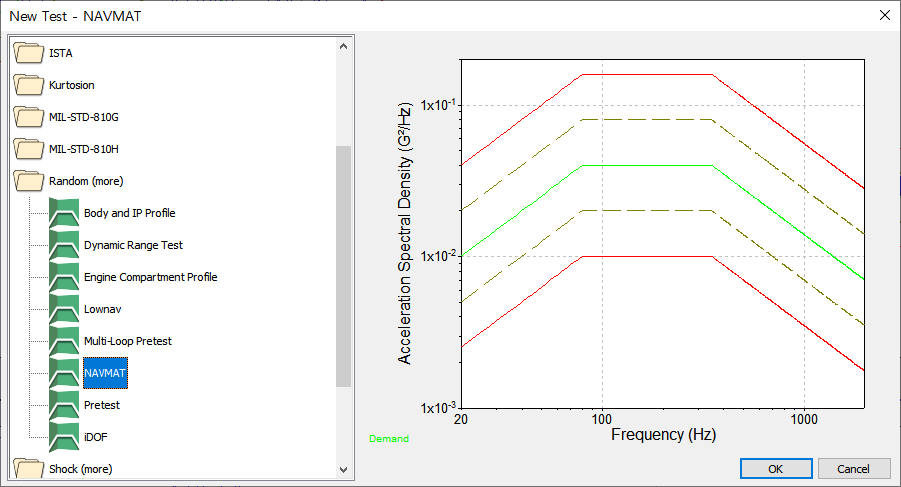

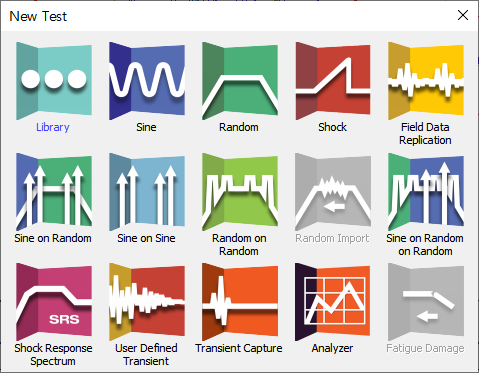

1. New Test - Library를 클릭 합니다.







2. Random(More) - NAVMAT을 선택합니다.

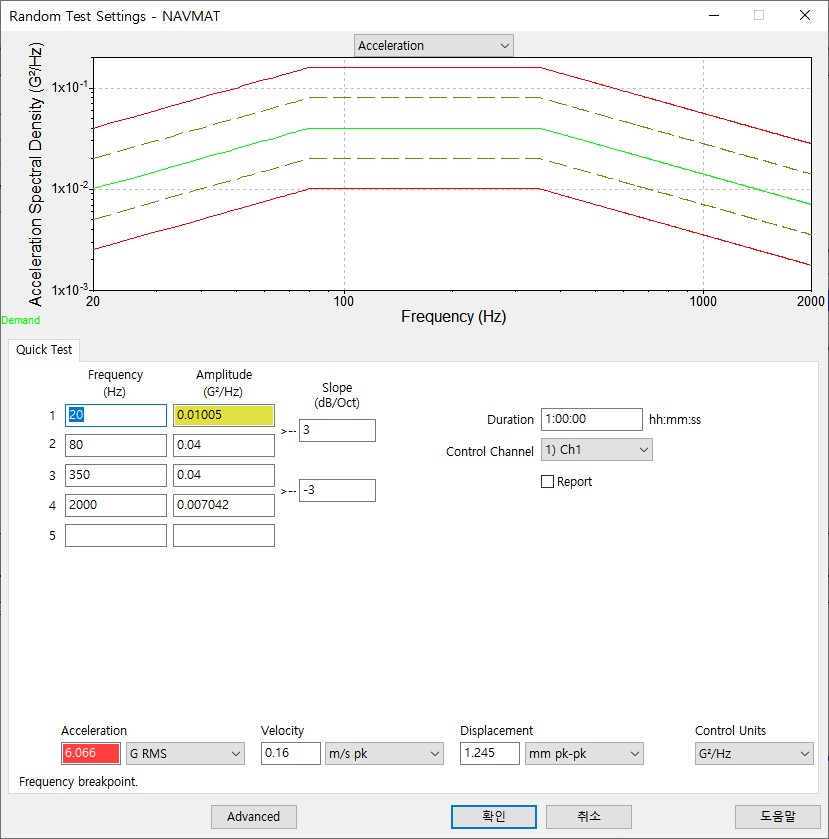

3. PM-100 진동 시험기 스펙을 벗어나므로 프로파일 및 상세 설정을 위해 "Adavanced" 버튼을 클릭 합니다.

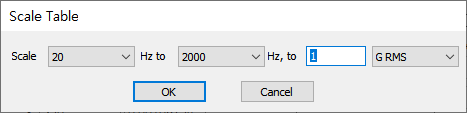

4. "Scale " 버튼 클릭 후 Grms를 1로 변경 합니다.

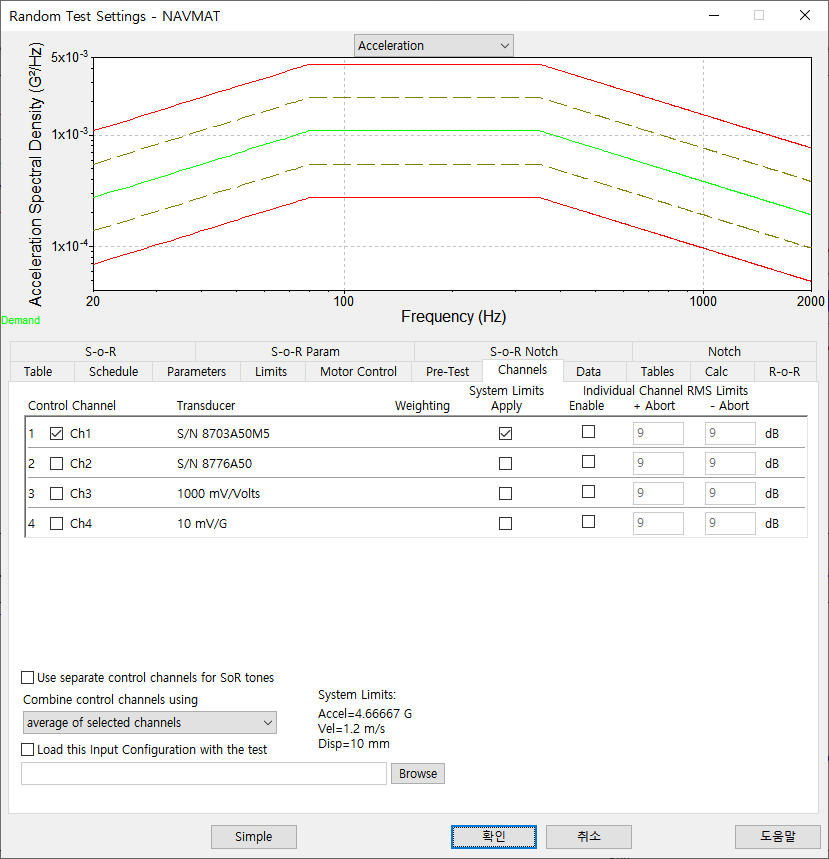

5. Schedule, Parameters, Limits은 Default로 설정 하고 Channel에서 채널1을 Control Channel로 설정 합니다. 그리고 시험을 시작합니다.

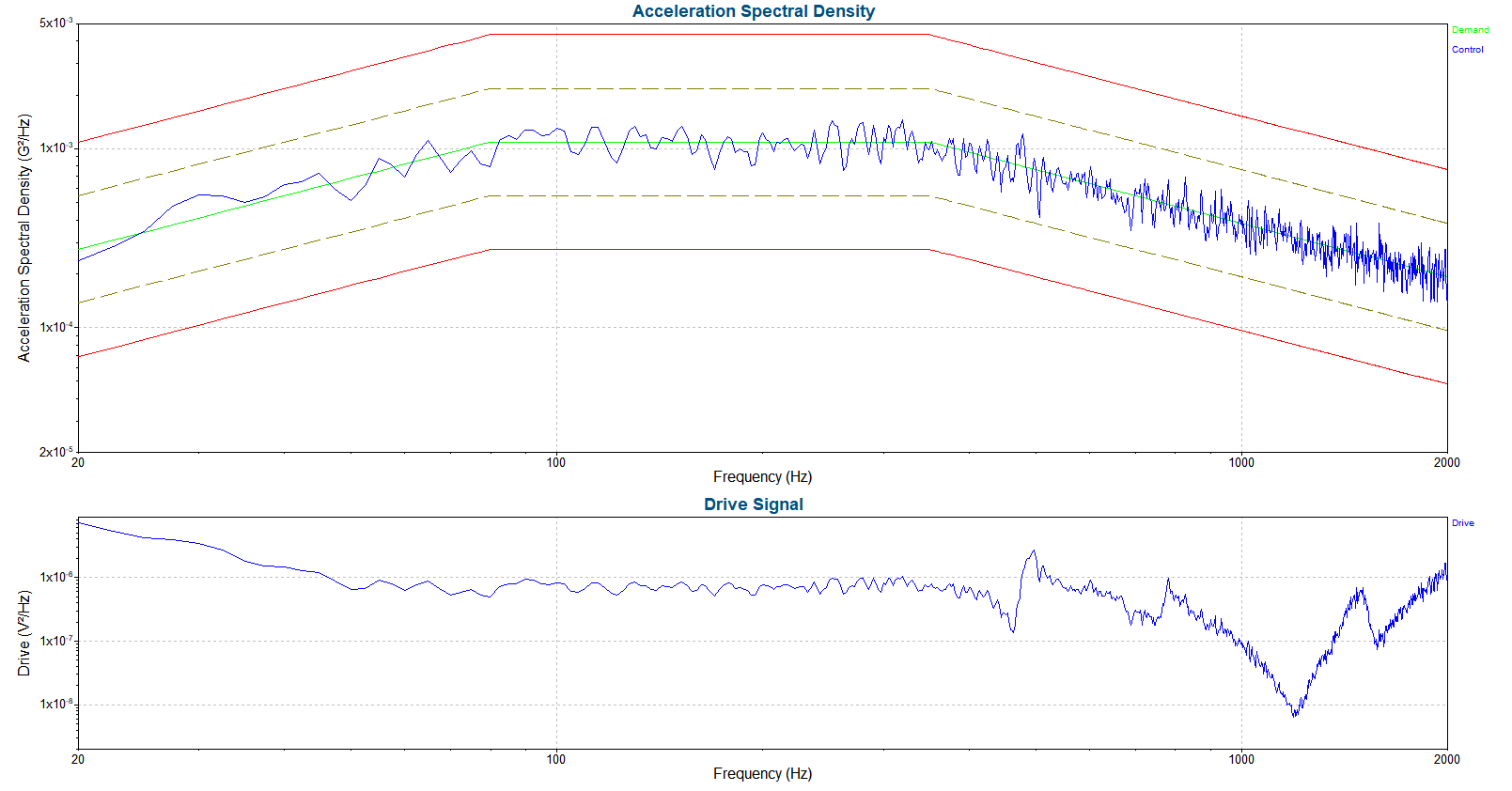

6. 아래 결과와 같이 문제 없이 진동이 제어 되었습니다.







상세 설정 및 사용 방법에 대해서는 팜테크에서 제공하는 오프라인 교육에서 제공합니다.
