[실습]랜덤 진동시험 Kurtosis 설정



목차





시험 목적



이번 시험은 VR Controller에서 제공하는 NAVMAP 랜덤 진동 시험 프로파일(Random Vibration Profile)을 사용해서 Kurtosis 값을 설정하는 시험을 진행합니다.

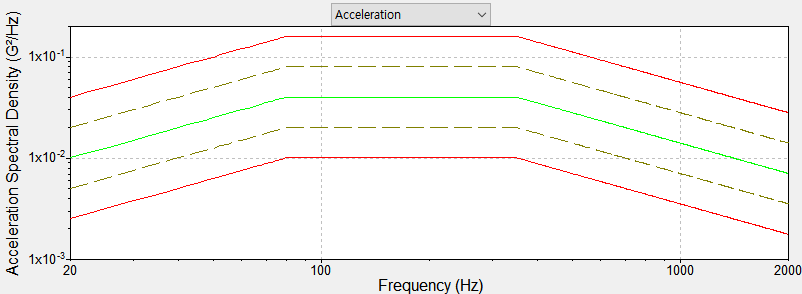

NAVMAT Profile

Kurtosion이라는 VRC에서  제공하는 특허 기술을 사용하면 Random Vibration의 Kurtosis를 원하는 값으로 바꿀 수 있습니다.











시험 장비









• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8776A50, Kistler 8703A50M5
• 진동시험기: dynalabs pm100
• 자체 제작 시편

장비 구입을 원하시면 공지 사항 또는 팜테크 이미지를 클릭 후 팜테크 홈페이지에 문의하시면 됩니다.







시험 구성

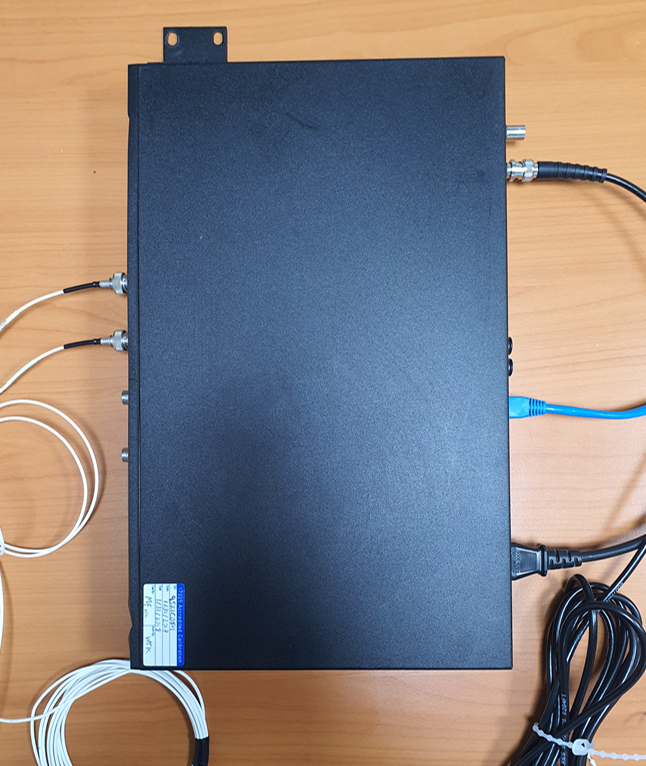

• VR Controller의 입력단에는 2개의 가속도 센서를 채널1과 채널2에 연결하였습니다.
• VR Controller 출력단의 Drive는 소형 진동 시험기(PM-100)에 연결하였습니다.

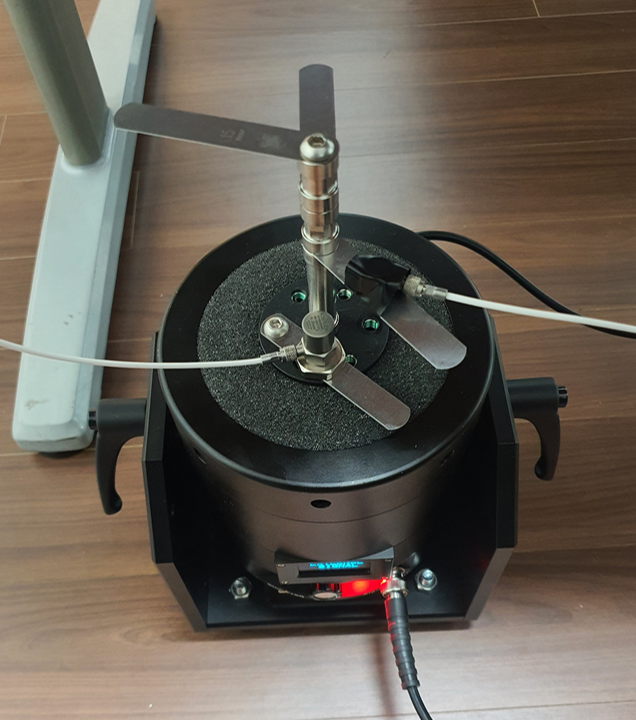

• 채널1의 가속도 센서는 PM-100 베이스단에 붙이고 채널2의 가속도 센서는 시편의 막대에 붙였습니다.
• 노트북과 VR Controller을 이더넷 케이블로 연결하였습니다.







NAVMAT 랜덤 진동 시험 절차 및 결과

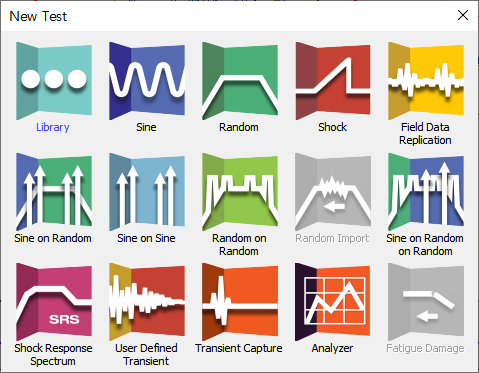

1. New Test - Library를 클릭 합니다.







2. Random(More) - NAVMAT을 선택합니다.

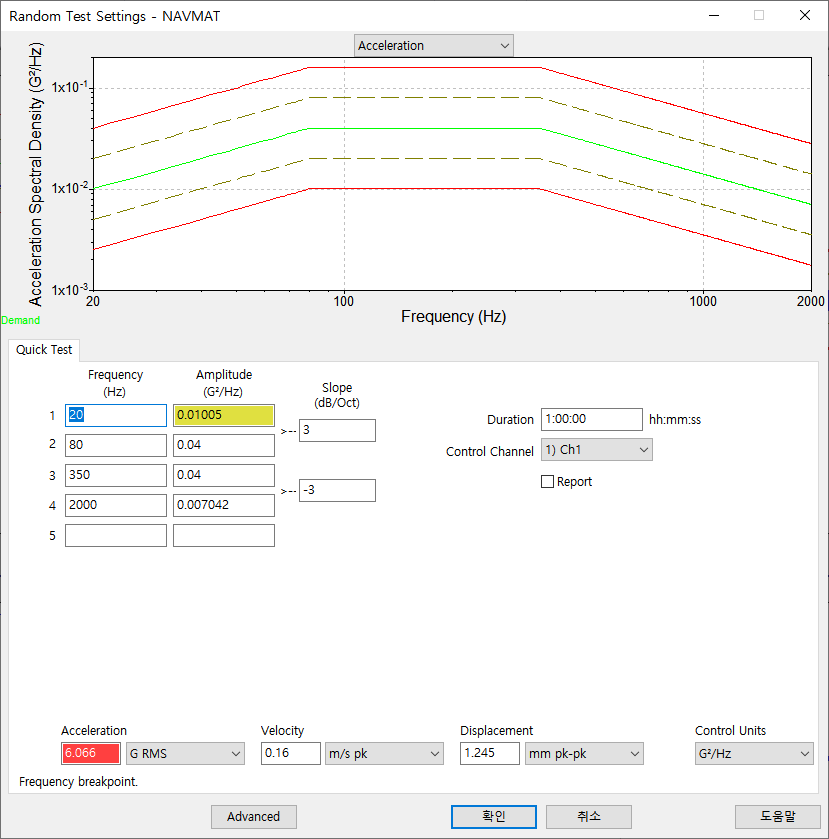

3. PM-100 진동 시험기 스펙을 벗어나므로 프로파일 및 상세 설정을 위해 "Adavanced" 버튼을 클릭 합니다.





4. "Scale " 버튼 클릭 후 Grms를 1로 변경 합니다.

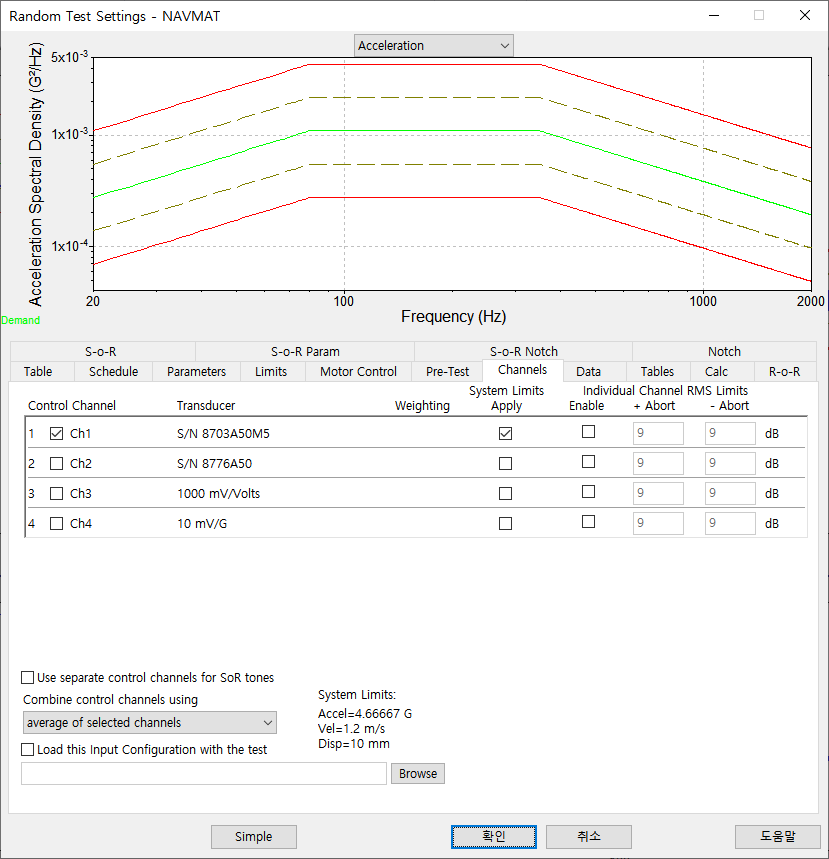

5. Schedule, Parameters, Limits은 Default로 설정 하고 Channel에서 채널1을 Control Channel로 설정 합니다. 그리고 시험을 시작합니다.

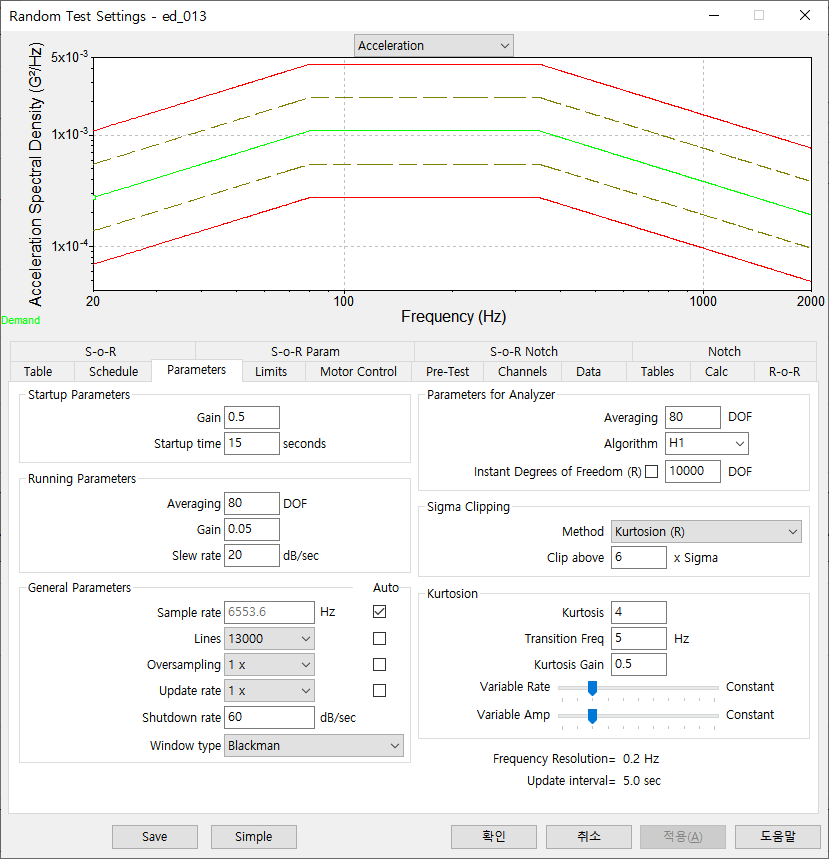

6. 아래 그림과 같이 Kurtosis와 Transition Frequency와 Gain을 선정합니다.

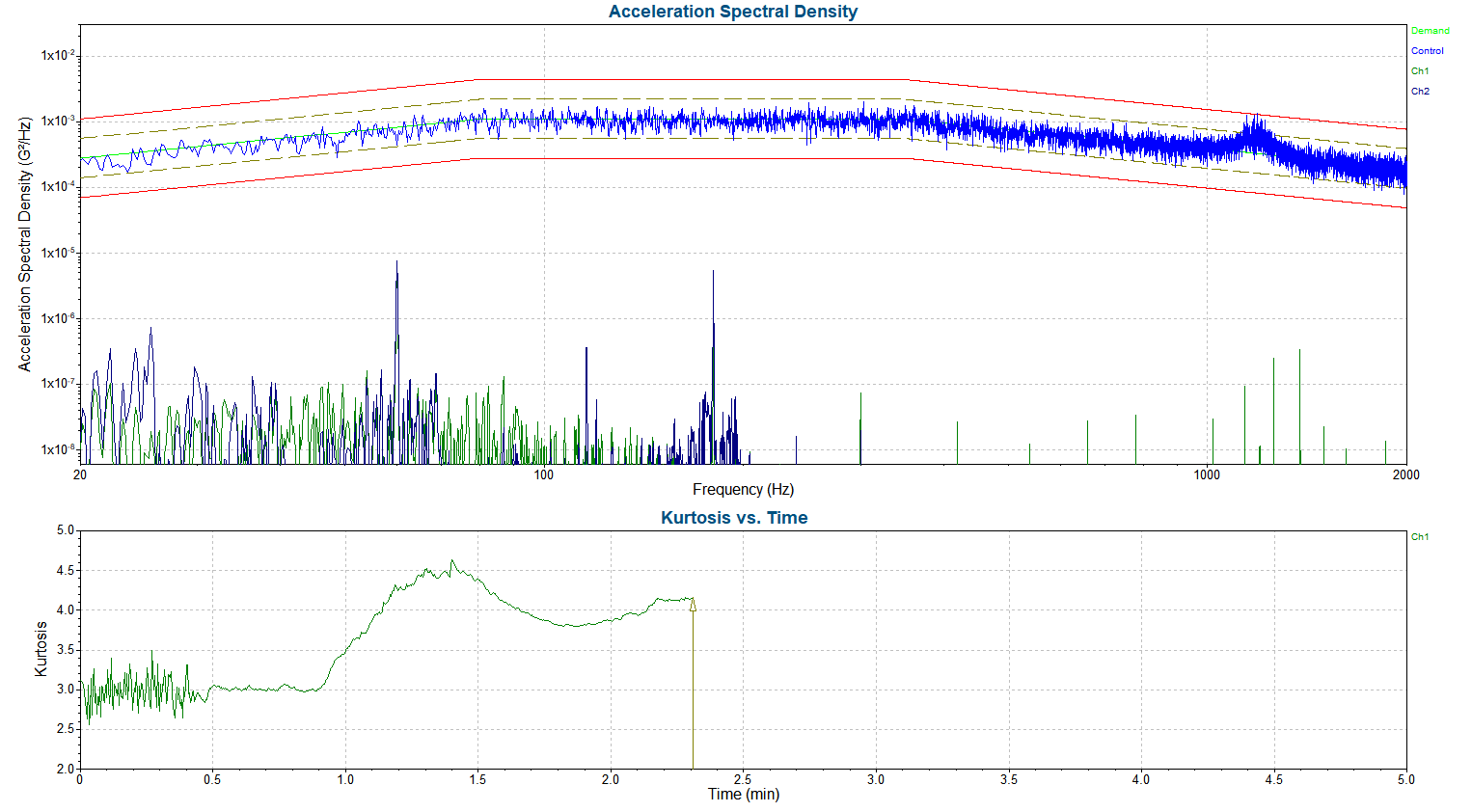

7. 아래 그림과 같이 kurtosis를 4로 유지 합니다.

만일 4로 유지가 되지 않을 경우 6번 과정으로 돌아가서 Transition Frequency를 낮추거나 Gain을 증가 시켜 맞춰 볼 수 있습니다.





상세 설정 및 사용 방법에 대해서는 팜테크에서 제공하는 오프라인 교육에서 제공합니다.
