[실습] 공진 주파수 검색 및 공진 주파수로 시험하기(Sine Resonance Tracked Dwell, SRTD)



목차







시험 목적



이번 실습은 VR Controller에 SRTD (Sine Resonance Tracked Dwell) 기능을 사용하여 진동 시험기에 Sine Sweep 파형을 줘서 시편의 공진점(Resonance Frequency)을 Transmissibility로 찾고 해당 주파수에 진동을 걸어주는 시험 입니다. 진동을 걸때 공진점이 변경될 수 있으므로 Phase Tracking 과 Peak Tracking을 사용해서 공진점을 유지해서 진동을 줍니다.



Transmissibility에 대한 설명은 하단에 링크를 참조 하시면 됩니다.

진동 전달률(Vibration Transmissibility) 이란?







시험 장비







• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8776A50, Kistler 8703A50M5
• 진동시험기: dynalabs pm100
• 자체 제작 시편

장비 구입을 원하시면 공지 사항 또는 팜테크 이미지를 클릭 후 팜테크 홈페이지에 문의하시면 됩니다.





시험 구성

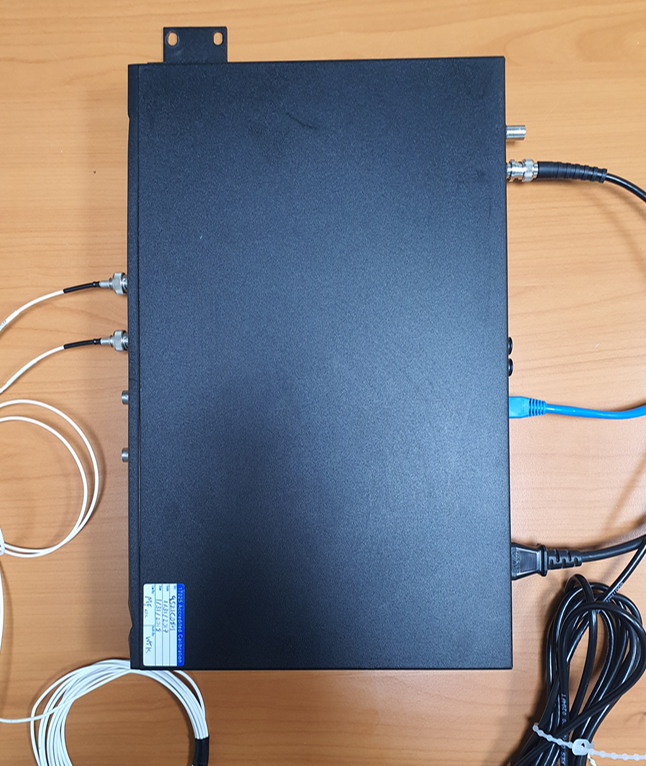

• VR Controller의 입력단에는 2개의 가속도 센서를 채널1과 채널2에 연결하였습니다.
• VR Controller 출력단의 Drive는 소형 진동 시험기(PM-100)에 연결하였습니다.

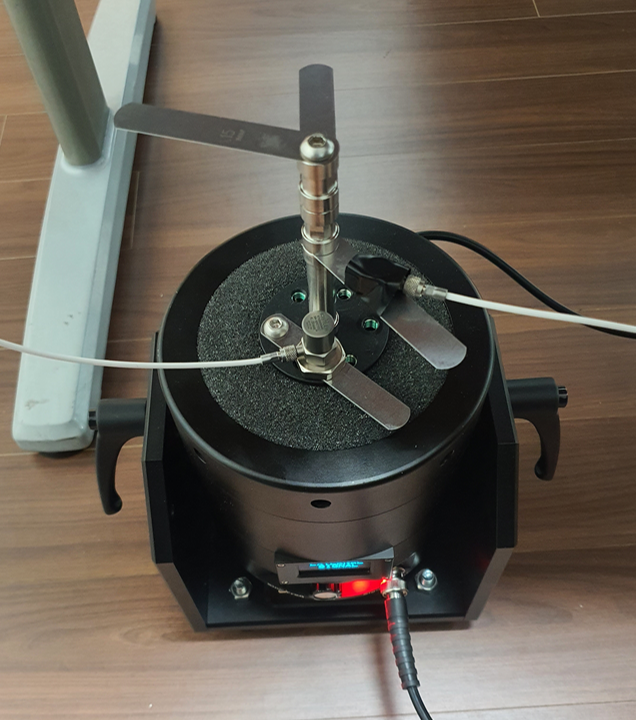

• 채널1의 가속도 센서는 PM-100 베이스단에 붙이고 채널2의 가속도 센서는 시편의 막대에 붙였습니다.
• 노트북과 VR Controller을 이더넷 케이블로 연결하였습니다.









SRTD 시험 절차 및 결과

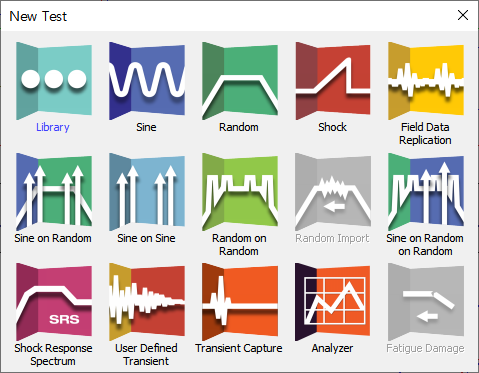

1. New Test에서 Sine을 선택합니다.

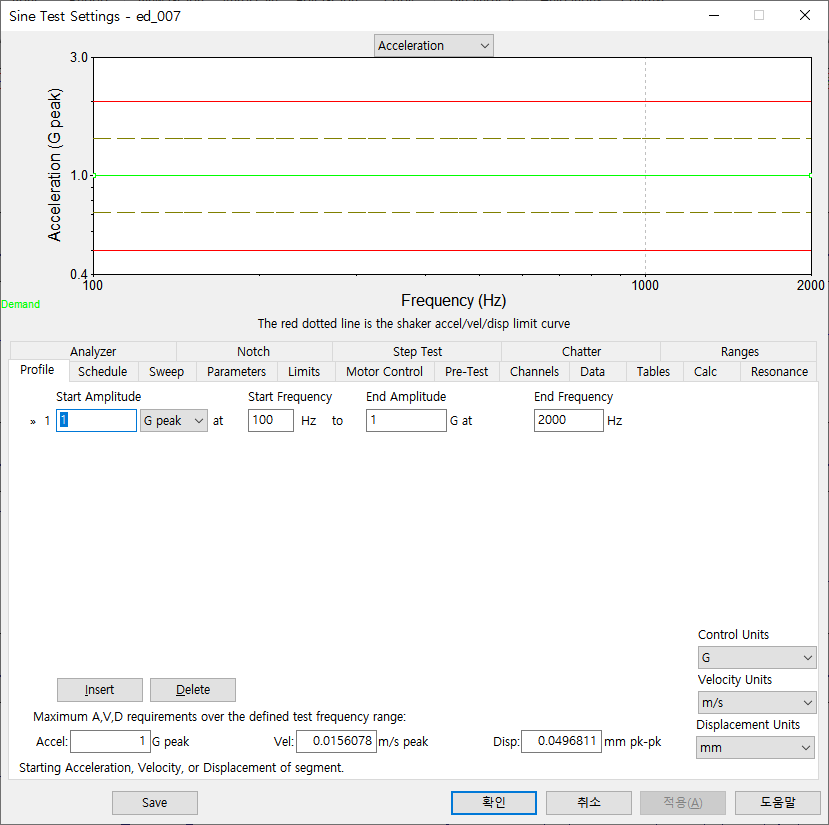

2. 공진점을 검색하기위해 아래와 같이 100~2000Hz 주파수 1G로 넓게 Sweep 합니다.

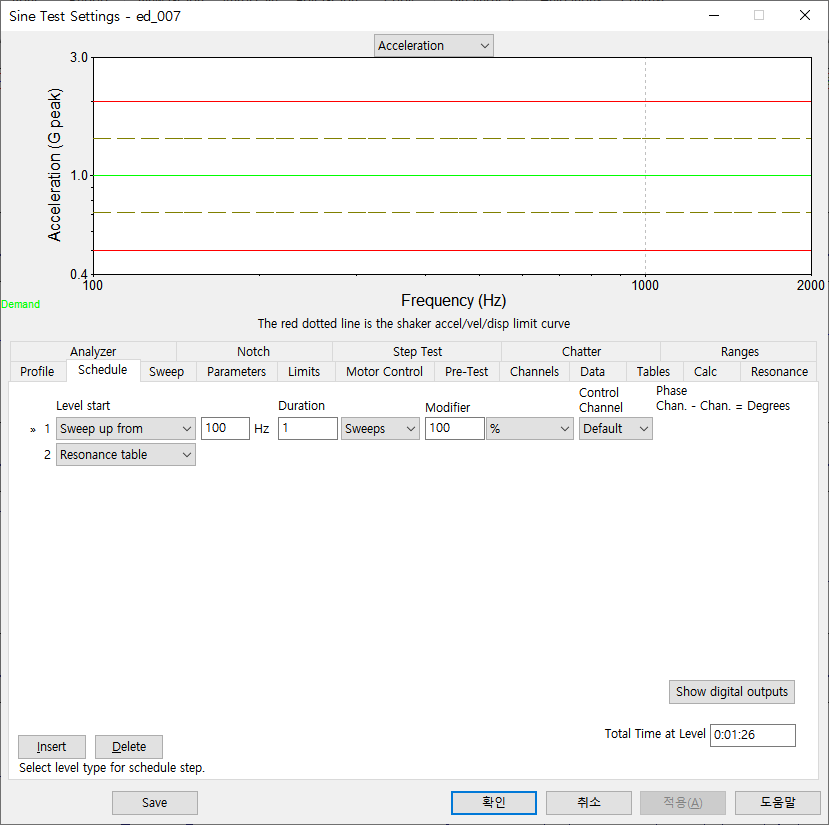

3. Schdule을 아래와 같이 설정 합니다. "Resonance table"은 넣지 않아도 설정과정에서 발생하니 사용자 편의에 따라 넣어도 되고 안넣어도 됩니다.







4. Sweep, Parameter, Limit, Default를 사용합니다. Channels은 채널1을 제어 진호로 선정 합니다.

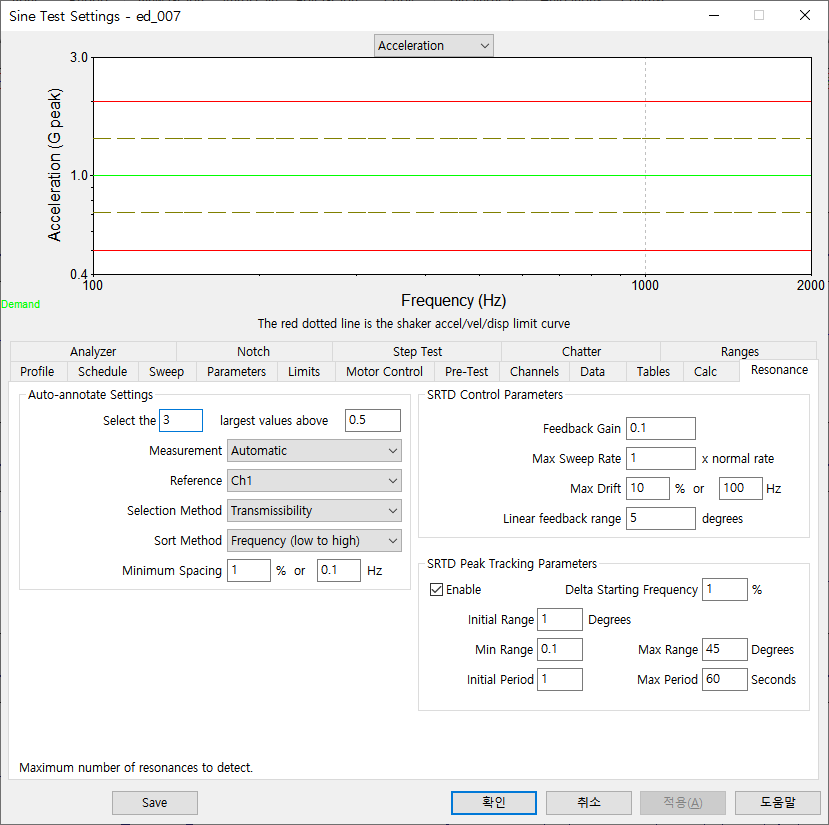

5. Resonance 탭에서 Transmissibility 0.5 이상의 값을 3개 선택한다고 선정 합니다. 그리고 SRTD Peak Tracking Enable 박스를 체크 합니다. Measurement는 보고자 하는 채널이고 Reference 는 기준이 되는 채널입니다.

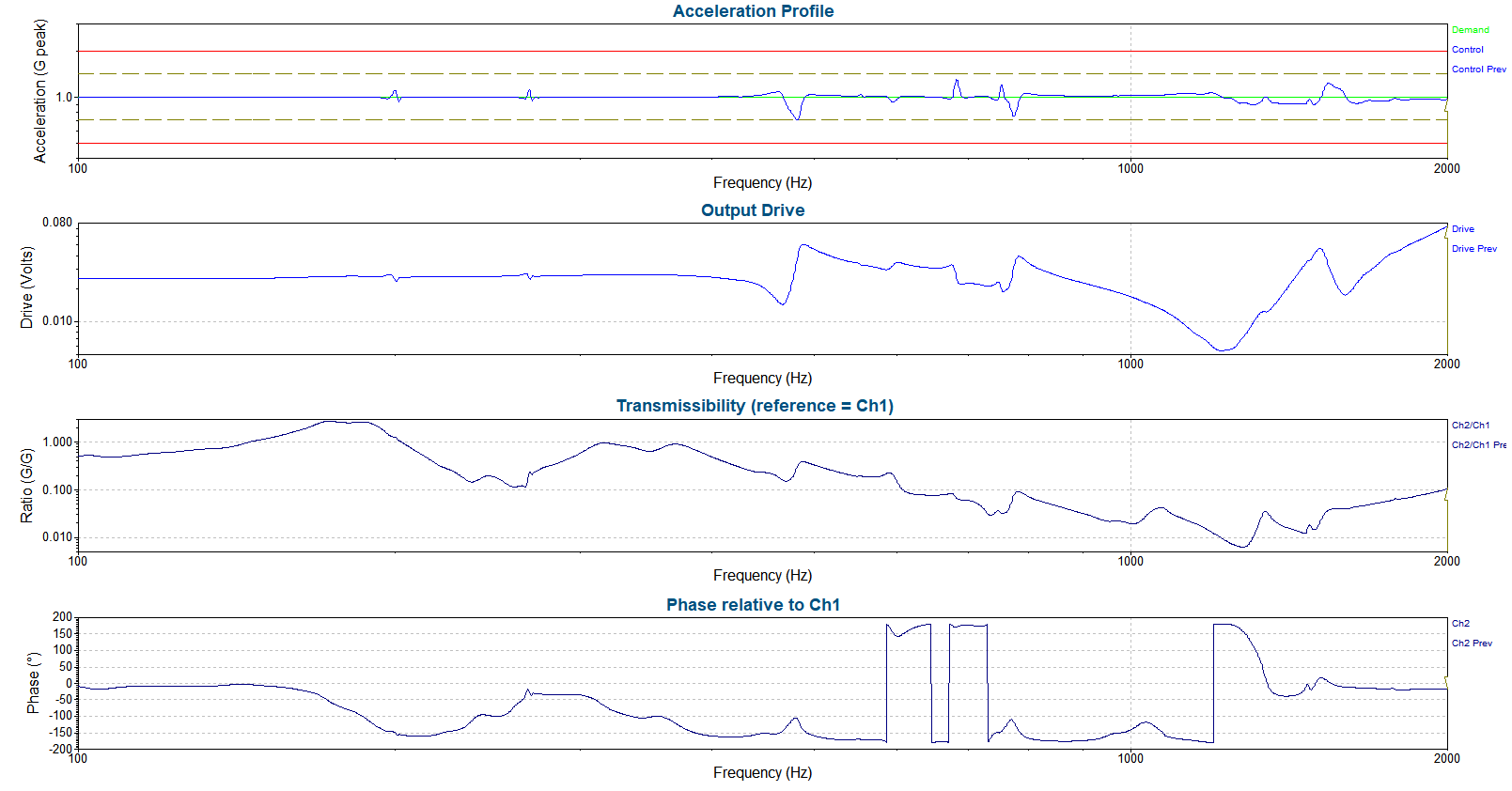

6. 시험을 완료 하고 아래와 같은 그래프가 나옵니다.

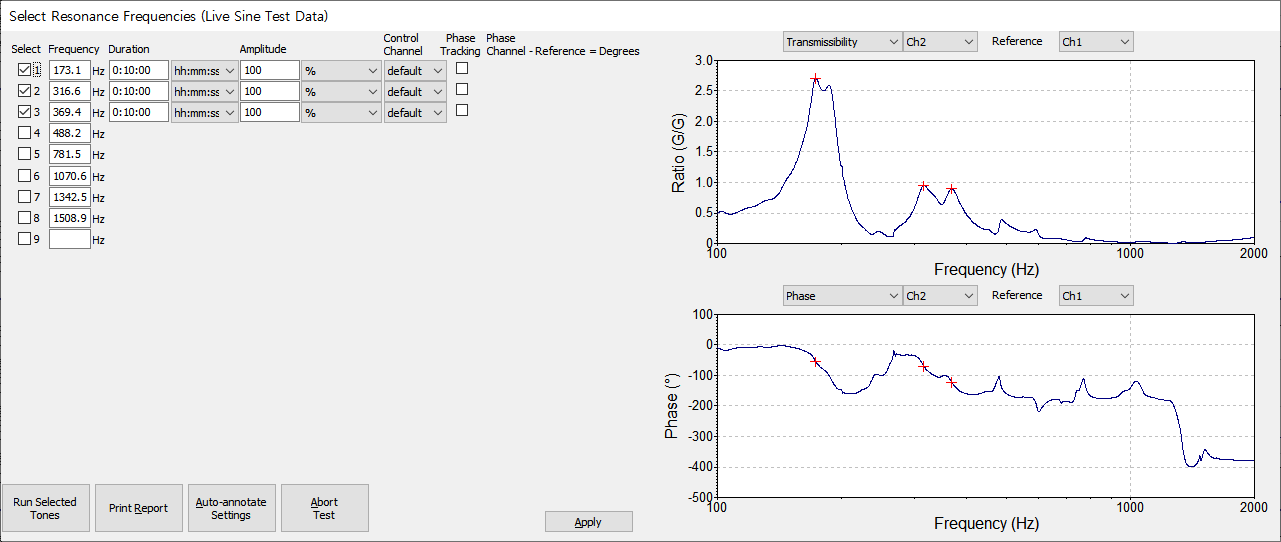

7. 다음으로 아래와 같은 Resonance 선택 테이블이 나옵니다. 만일 나오지 않았다면 Ctrl + T를 사용해서 불러 올 수 있습니다. 앞서 설정에서 Peak Tracking을 선택 하였으므로 Peak 값을 찾아 공진점을 흔들어 줍니다. 만일 Phase Tracking을 원하시면 아래에 Phase Tracking을 선택하시면 됩니다.

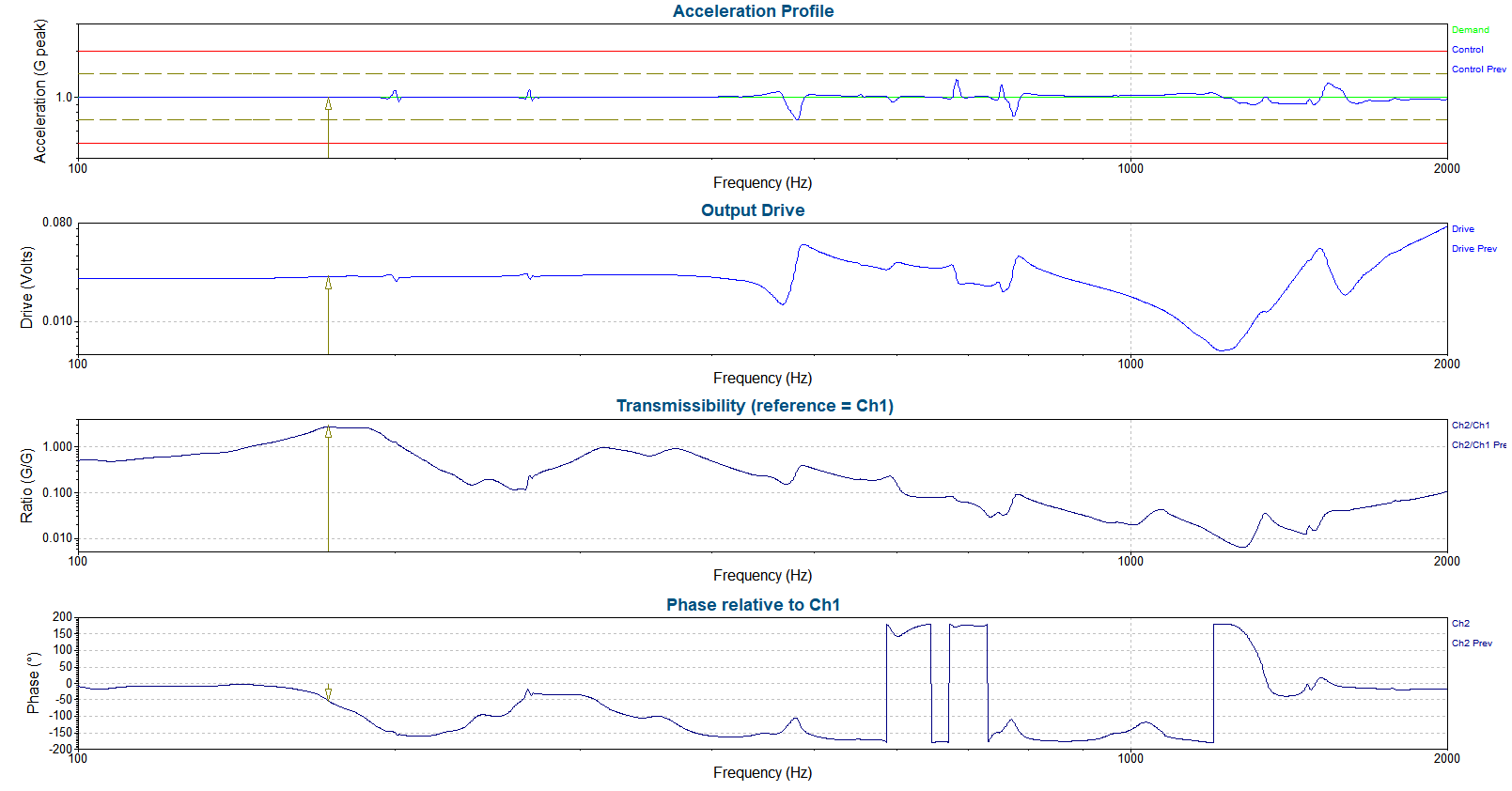

8. "Run Selected Traces"를 선택하면 해당 주파수를 아래와 같이 흔들어 줍니다.





9. 왼편에 SRTD Controls를 사용해서 직접 제어도 가능 합니다.





상세 설정 및 사용 방법에 대해서는 팜테크에서 제공하는 오프라인 교육에서 제공합니다.
