[실습]Random on Random (ROR) 진동 실험



목차







시험 목적



이번 시험은 VR Controller에서 제공하는 ROR(Random on Random) 기능을 사용하여서 제어를 해볼 것입니다. ROR은 Random Vibration을 진행하는 주파수 밴드(Frequency Band)에 추가로 새로운 주파수 밴드는 입력 하는 것입니다.









시험 장비









• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8776A50, Kistler 8703A50M5
• 진동시험기: dynalabs pm100
• 자체 제작 시편

장비 구입을 원하시면 공지 사항 또는 팜테크 이미지를 클릭 후 팜테크 홈페이지에 문의하시면 됩니다.







시험 구성

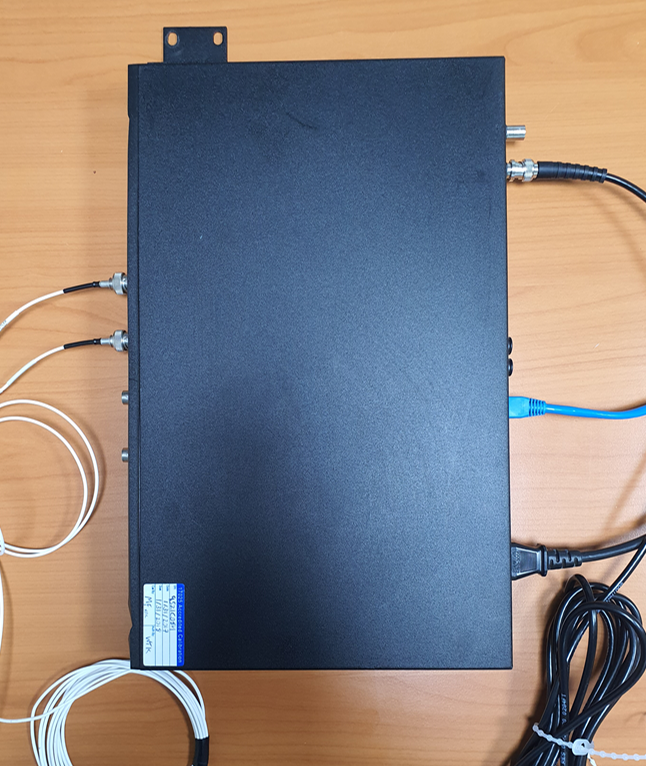

• VR Controller의 입력단에는 2개의 가속도 센서를 채널1과 채널2에 연결하였습니다.
• VR Controller 출력단의 Drive는 소형 진동 시험기(PM-100)에 연결하였습니다.

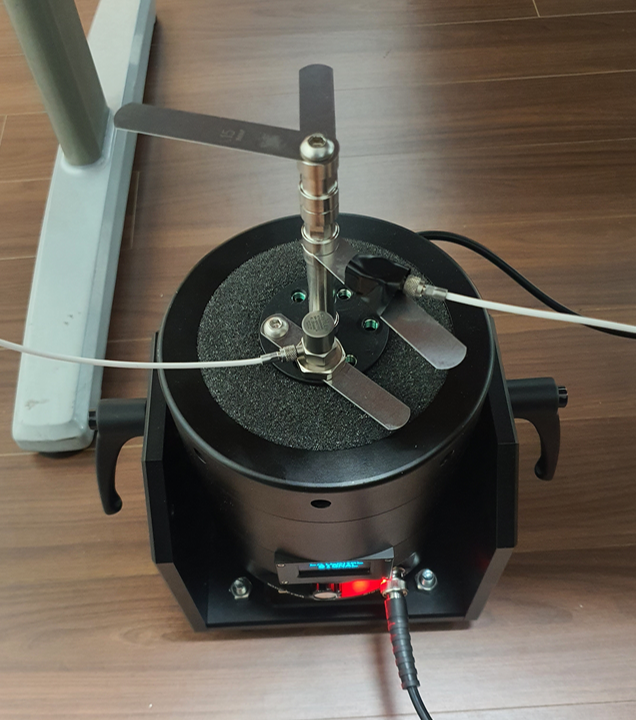

• 채널1의 가속도 센서는 PM-100 베이스단에 붙이고 채널2의 가속도 센서는 시편의 막대에 붙였습니다.
• 노트북과 VR Controller을 이더넷 케이블로 연결하였습니다.







ROR(Random on Random) 진동 시험 절차 및 결과

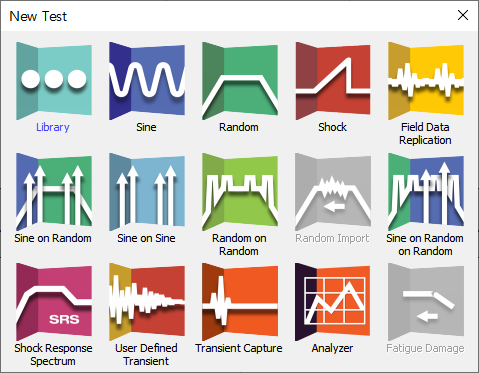

1. New Test - Random on Random를 클릭 합니다.

2. Schedul, Parameters, Limits 값 Default로 사용합니다. 제어 채널도 1번 채널로 Default 값을 사용 합니다.

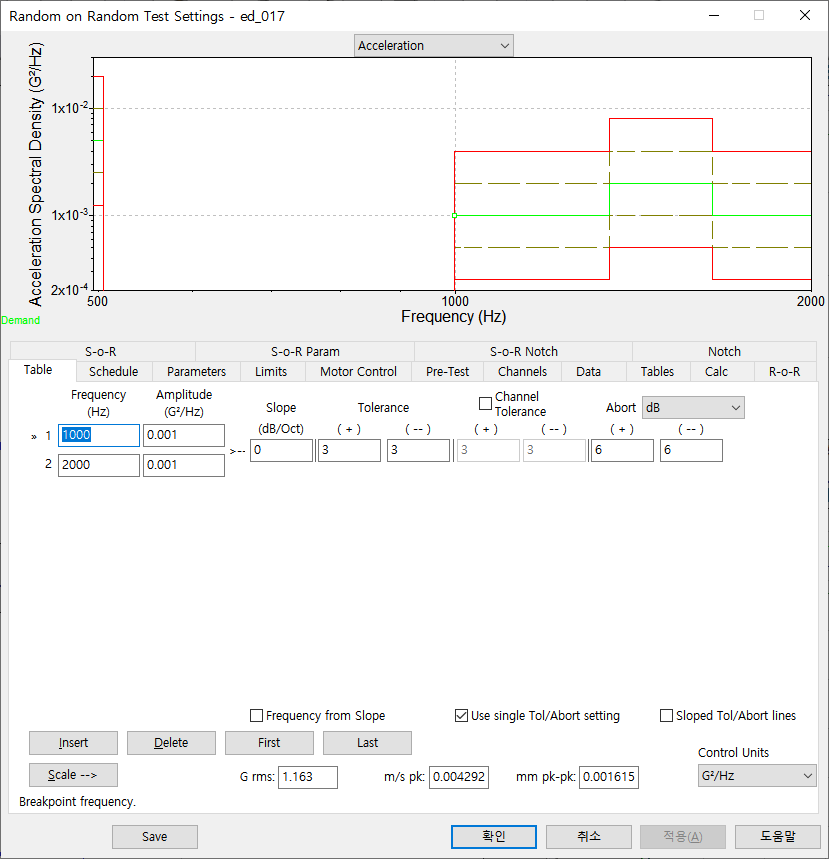

테이블에 기본 랜덤 진동 값은 아래와 같이 설정 합니다.







3. 아래 그림과 같이 별도의 밴드에서 500~800Hz를 100Hz로 Sweep하는 랜덤과 기본 랜덤에 1500~1800Hz에 고정된 랜덤을 추가합니다.

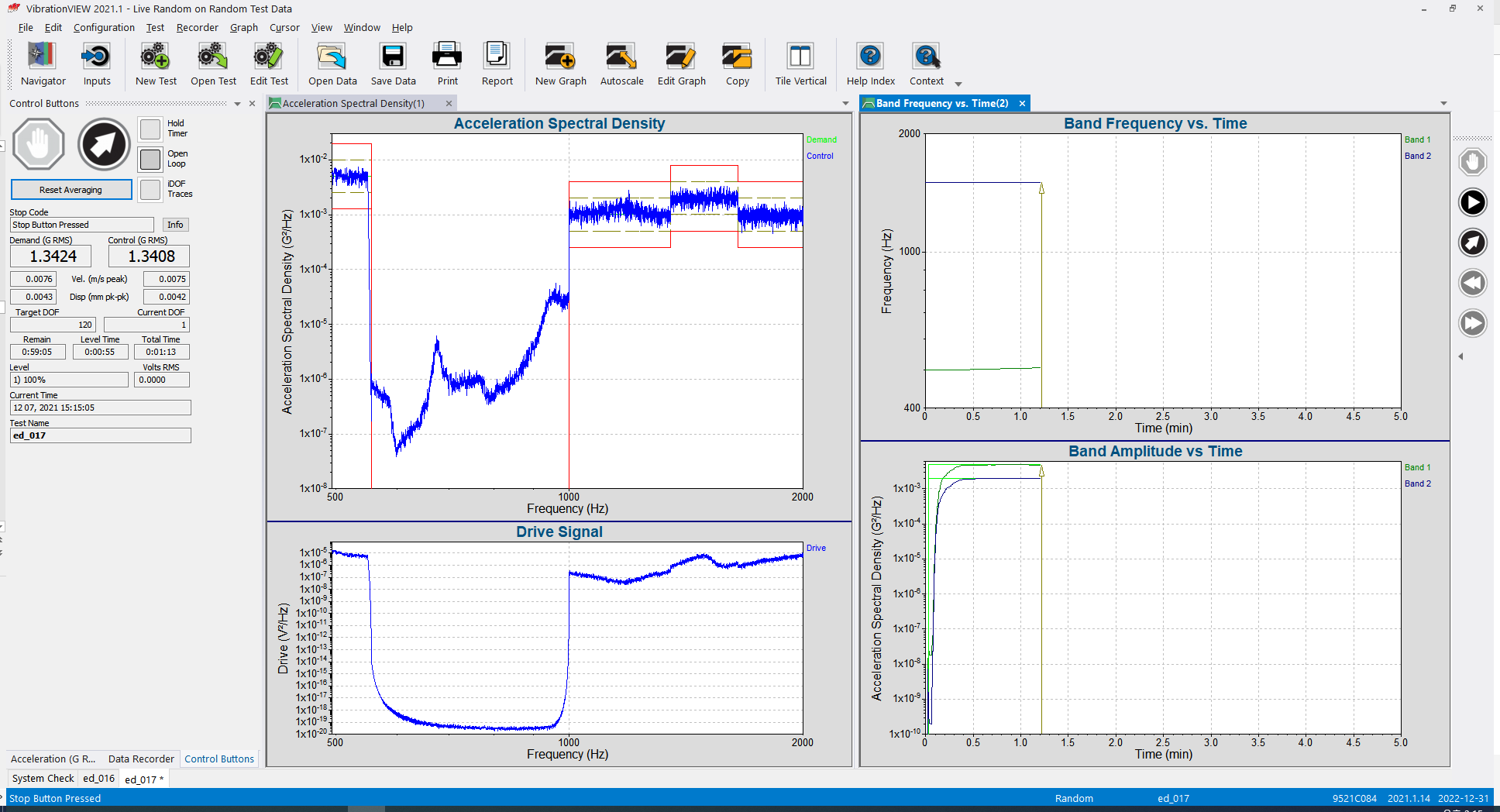

4. 결과는 아래 그림과 같이 나옵니다. 주파수가 이동하는 Band1의 경우 ASD(Acceleration Spectral Density)를 정확하게 맞추기는 쉽지 않습니다. (Parameter 조절 가능)



상세 설정 및 사용 방법에 대해서는 팜테크에서 제공하는 오프라인 교육에서 제공합니다.
