[실습]VR Controller- Sine Sweep 진동시험 제어하기



목차







시험 목적



이번 시험의 목적은 사인 스윕 진동(Sine Sweep Vibration) 시험에서 제어가 어려운 영역에서 진동 시험기를 제어하여 Abort Line을 벗어나지 않고 시험을 완료하는 것입니다.



진동 시험기에서 제어가 어렵게되는 원인은 시편이 가진 공진이 가진기에 영향을 주거나 가속도센서(Accelerometer)의 장착 방식, 진동시험기가 가진 공진 영역, 시편의 모멘텀(Momentum) 등 다양한 이유에서 발생합니다.



공진에서 Profile 설정으로 제어를 도와 줄 수 있습니다. Sweep rate(주파수 이동속도)의 변경으로 쉽게 제어도 가능하나 일반적으로 Sweep Rate는 시험 규격(Test Spec)에서 이미 결정되어서 나오기 때문에 이를 변경하기는 힘듭니다.



제어의 응답시간(Response Time)과 출력(Output Drive)의 사용으로 제어하는 것이 이번 시험의 목적입니다.



시험에 필요한 장비 구매는 위에 팜테크 로고를 클릭하시면 회사 홈페이지로 이동이 됩니다. 홈페이지로 문의 하시거나 오른쪽에 공지사항에 표기된 회사 연락처로 문의 해주시면 됩니다.











시험 장비



• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8776A50, Kistler 8703A50M5
• 진동시험기: dynalabs pm100
• 자체 제작 시편









사인 진동 스윕 시험 제어하기(Sine Sweep)





1. New Test에서 Sine을 선택합니다.

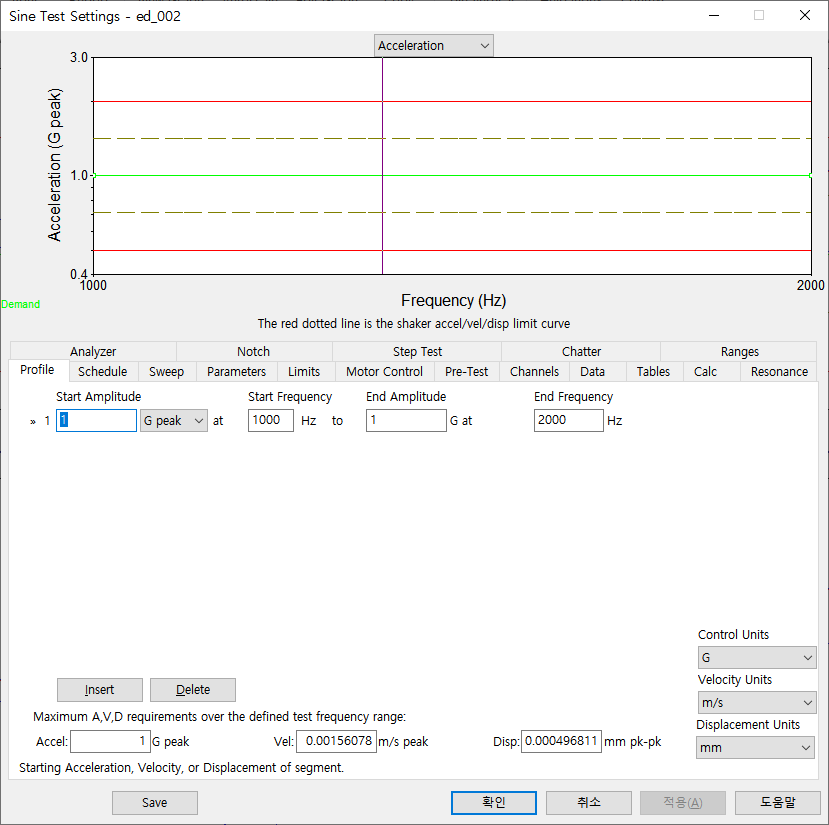

2. 아래와 같이 Profile을 설정합니다. 주파수 1000hz~2000hz, 1Gpeak







2. Schedule에서 Sweeps은 한번으로 종료 합니다.







3. Sweep rate는 3Oct/min으로 정합니다. (Sweep rate가 높을 수록 제어가 어렵습니다.)









4. Running Parameter에서 Response time, Min response time을 최소 값으로 정하고 Increasing/Decreasing Rate를 최대값으로 설정합니다.







5. Limit은 Default로 사용하고 Channels 탭에서 제어 채널을 선택 후 시험을 진행하고 결과를 저장합니다.





6. 앞서 4번 과정을 다시 진행합니다. 이번에는 Response time, Min response time을 최대 값으로 정하고 Increasing/Decreasing Rate를 최소 값으로 설정합니다.





7. 위 시험을 마치고 결과를 확인하면 아래와 같이 응답이 최소일 때 제어가 상대적으로 더 잘되었음을 알 수 있습니다.

빨간선(Slow response), 파란선(Fast Response)





*상세 설정 및 사용 방법에 대해서는 팜테크 오프라인 교육에서 제공합니다.
