[실습] 배터리 사인 진동 시험 프로파일 설정하기 (Sine Vibration)



목차







시험 목적





이번 실습은 교육용으로 배터리 사인 진동(Sinusoidal Vibration) 테스트 규격에 약간 변형을 주어서 시험할 예정입니다. VR Controller를 사용하여 배터리 사인 진동 시험을 제어하는 것이 이번 시험의 주 목적입니다.



시험에 필요한 장비 구매는 위에 팜테크 로고를 클릭하시면 회사 홈페이지로 이동이 됩니다. 거기서 문의 하시거나 오른쪽에 공지사항에 회사 연락처가 있으니 해당 링크로 문의 해주시면 됩니다.







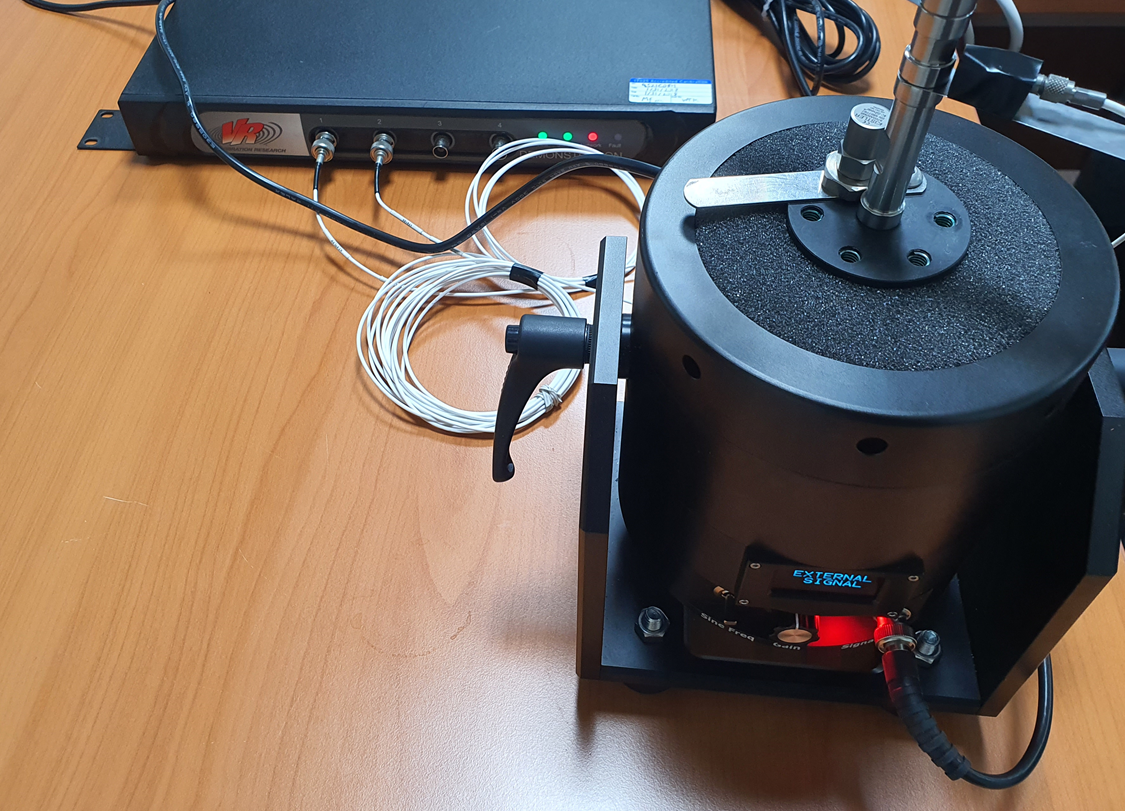

시험 장비





• 노트북
• VR9500(제어기)
• 가속도센서: Kistler 8776A50, Kistler 8703A50M5
• 진동시험기: dynalabs pm100
• 자체 제작 시편







시험 규격 (Specification)



하기 스펙은 기존의 배터리 시험을 변경한 스펙입니다.



• Sweep from 5Hz to 1000Hz and back to 5Hz at 2 Octaves per minute
• Traverse the cycle 5 times
• From 5Hz a peak displacement of 6mm (12mm total excursion) is maintained until 2G is reached (approximately 9Hz).
• The amplitude is then maintained at 2G and frequency increased until 100Hz
• At 100Hz the peak acceleration is increased to 5G then frequency is increased until 150Hz
• At 150Hz ramp down the acceleration until 1G is reached at 1000Hz







VibrationView 로 시험 프로필(Profile) 만들기

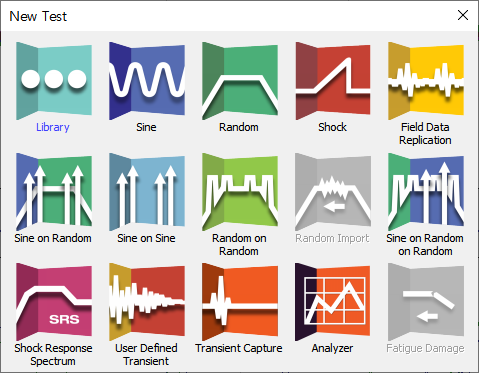

1. New Test - Sine 을 선택 합니다.

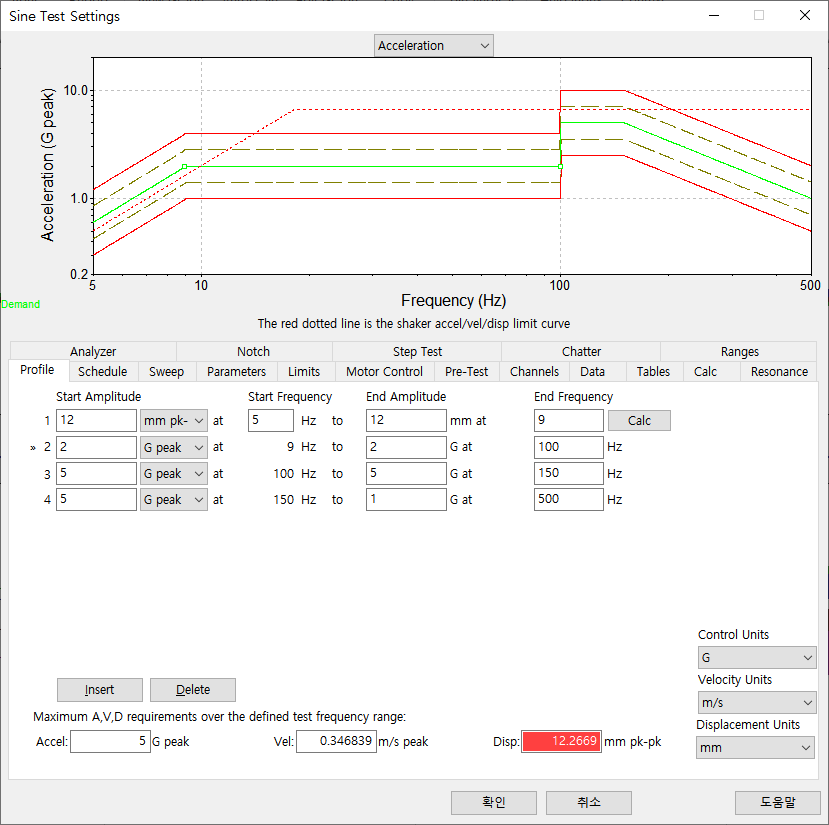

2. 스펙에 맞춰 프로파일을 아래와 같이 작성 합니다.

그림1의 빨간 점선은 Safety Limit에서 사용자가 입력한 진동시험기 스펙의 Performance Line 입니다. 현재 사용하고 있는 PM-100 진동 시험기는 해당 스펙에서 변위 부분이 오바되어서 빨간색으로 표기 되어 있습니다. 이번 시험의 목적은 테스트 스펙에 맞춰서 설정을 위한 과정으로 이대로 진행하겠습니다.

그림1

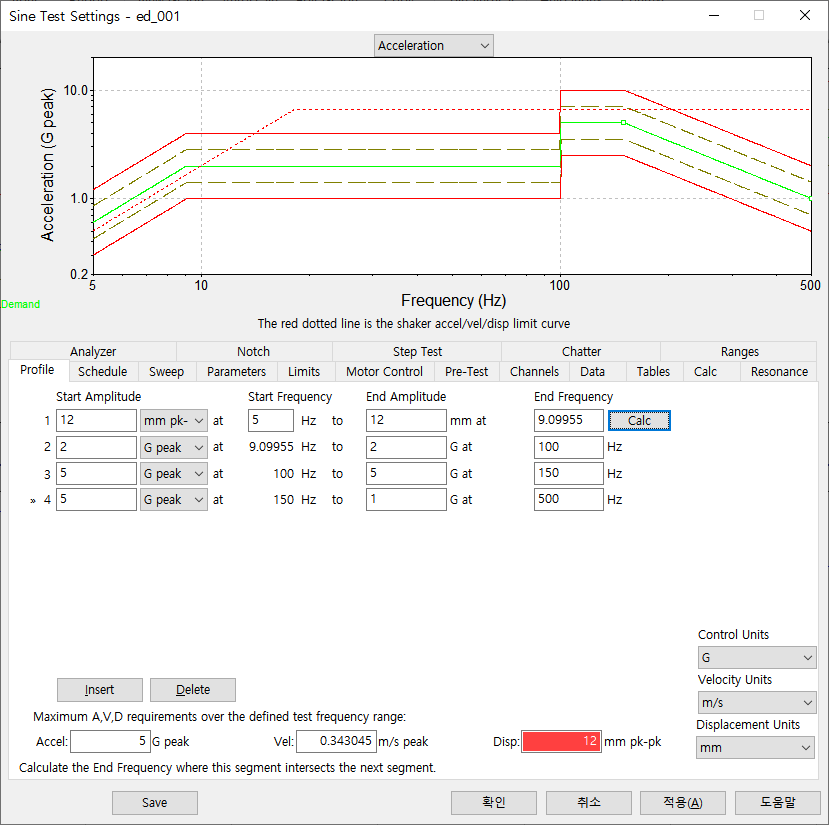

3. "Calc"을 클릭하여 9Hz 주파수를 깔끔하게 연결해줍니다.

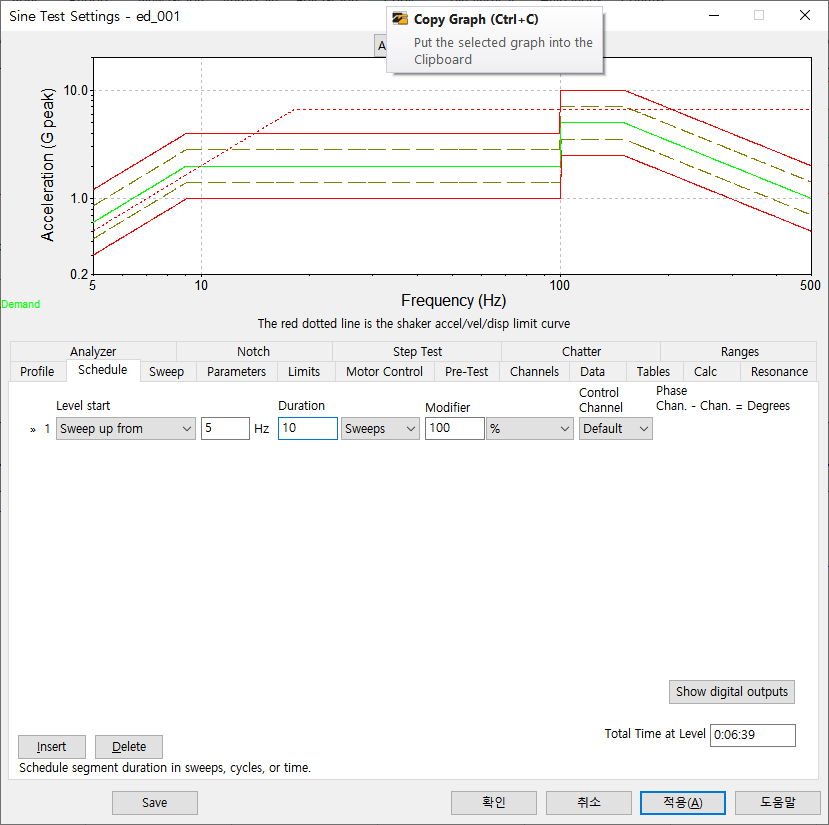

4. 스케줄(Schedule)에서 아래 그림과 같이 총 10번의 Sweep을 진행 합니다.

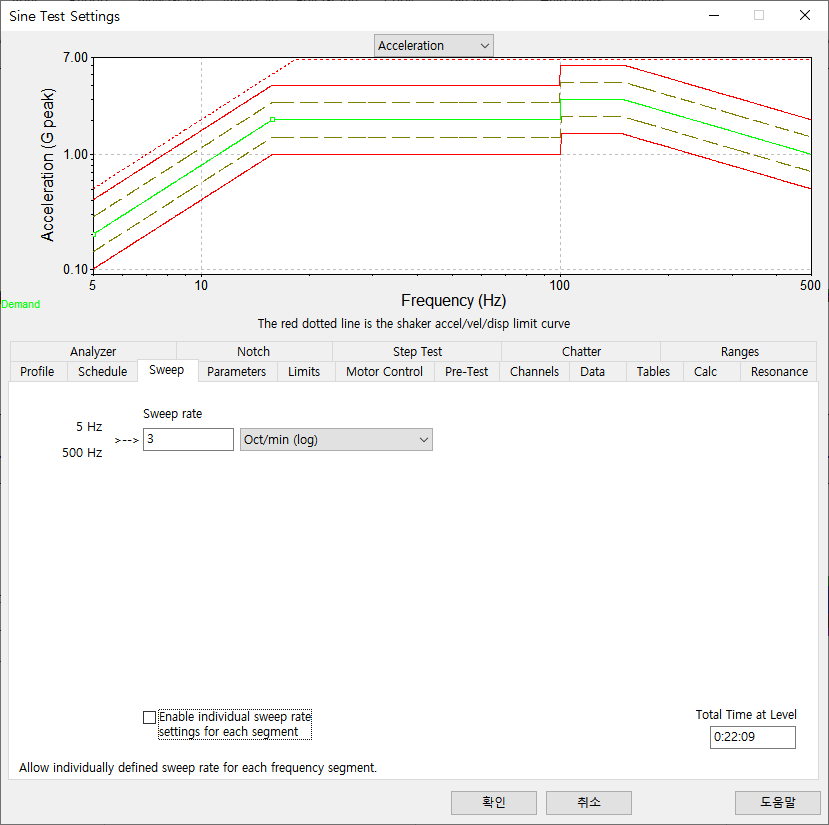

5. 아래 그림과 같이 Sweep의 속도를 정합니다. 각 주파수 Break Point 별 속도 조절도 가능합니다. 그리고 속도 단위 변경도 가능 합니다. 3Oct/min 으로 진행할 경우 총 걸리는 시간은 22분 9초로 계산되어 표기 해줍니다.







6. 파라미터(Parameter)와 Limit에 설정은 다음 포스트에서 설명 드리겠습니다. 현재는 default 값을 사용 합니다.

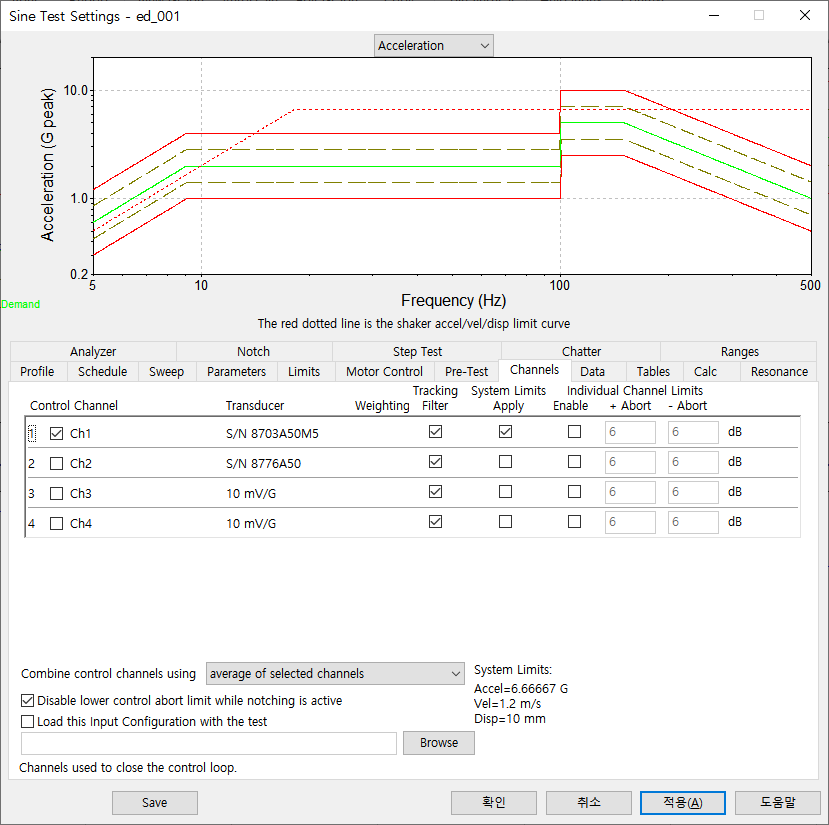

7. 채널1번을 제어 신호로 하고 Tracking filter는 모든 채널 적용 합니다.

"Disable lower control abort limit while notching is active" 은 노칭 기능을 사용할 경우 Lower Control abort를 Notching 발생으로 abort 라인을 지나가보 abort를 발생시키지 않는 것 입니다.

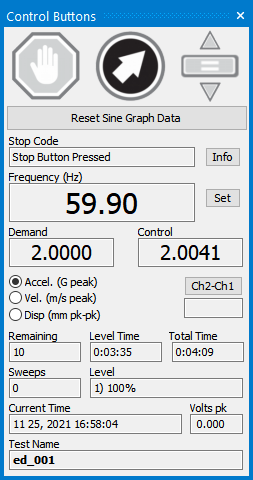

9. 확인을 눌러 프로파일 파일을 저장하고 아래 그림의 Control Buttons의 시작을 눌러 시험을 시작 합니다.
