High Level 마이크로폰

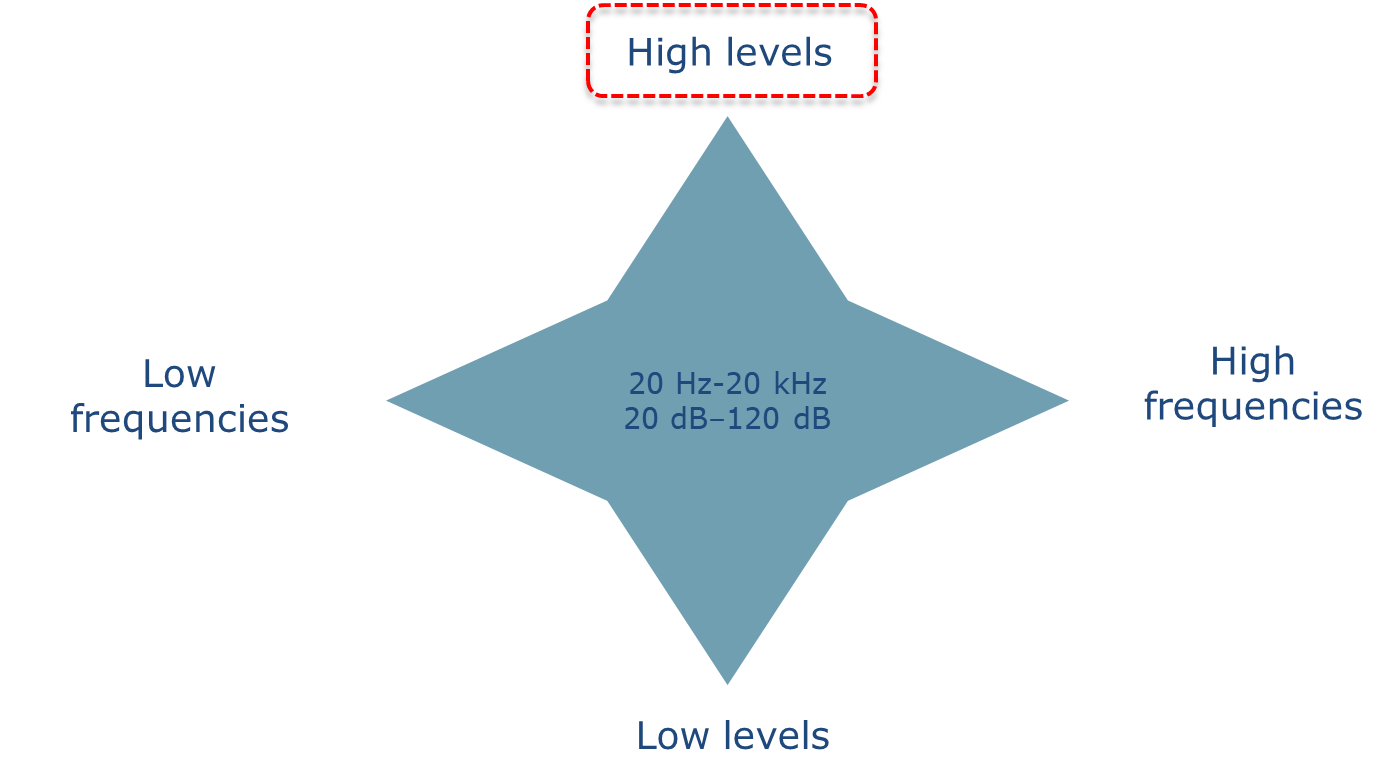

위 그림과 같이 기본적인 마이크로폰의 주파수와 측정 범위는 20~20KHz, 20~120dB 정도 입니다. 이 중에서 높은 영역의 dB 값을 측정하여야 하는 경우와 이때 어떠한 마이크로폰을 이용하는 지에 대해 알아보겠습니다.

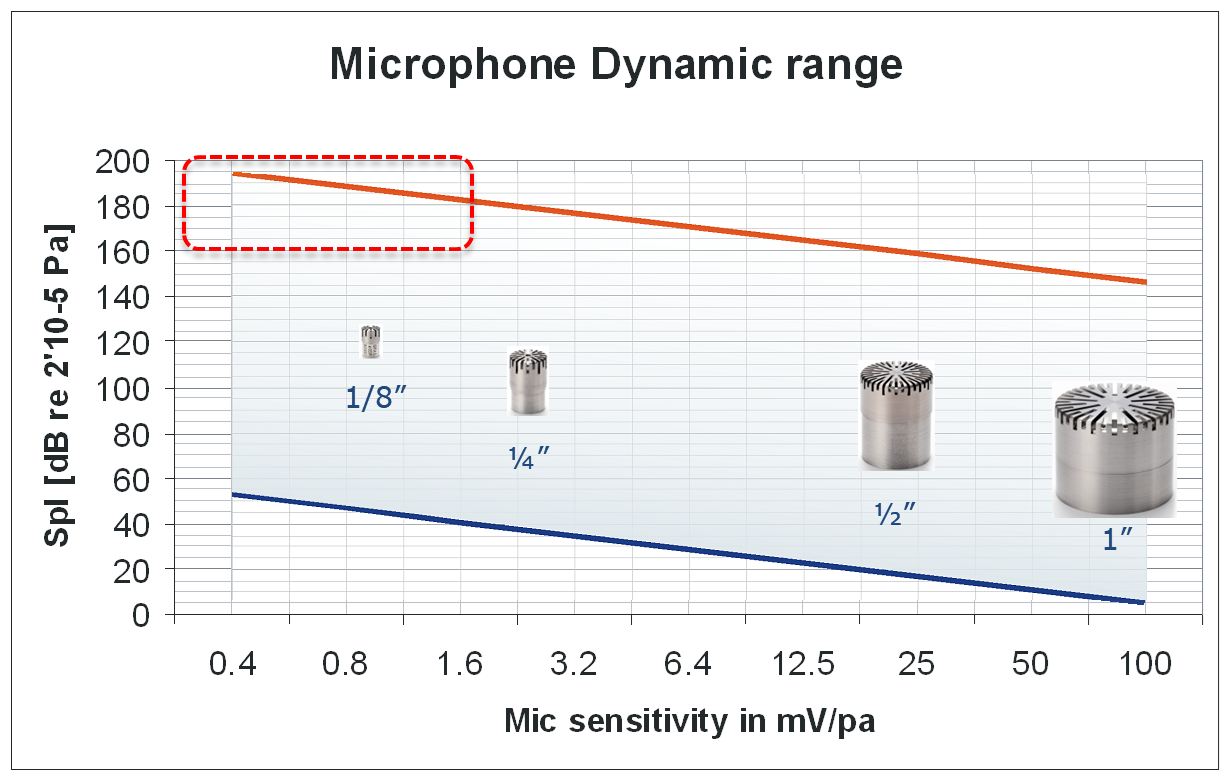

그림과 같이 마이크로폰의 직경이 작아지면 감도(Sensitivity)는 작아지고 작은 전압으로 높은 Pascal의 음압(SPL, Sound Pressure Level)을 측정할 수 있게 됩니다.











High Level 마이크로폰 예제(적용 사례)



위 예제는 제트 엔진(Jet Engine)의 Near Field에서의 음압을 측정한 예제 입니다. 오른쪽 상단과 같이 3rd Octave 분석을 진행하였고 145dB의 음압이 측정 되었습니다.

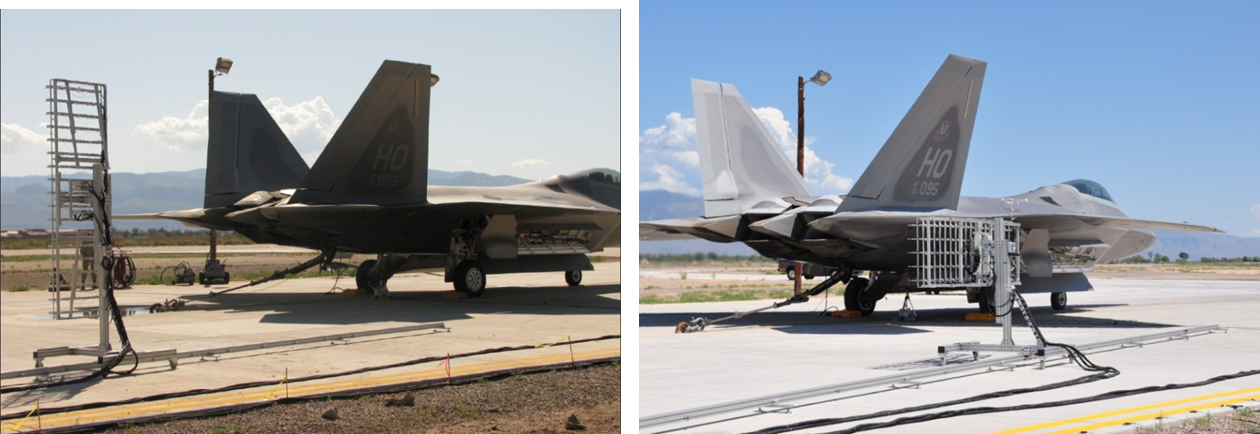

측정은 위와 같은 형식으로 진행되었습니다. 팜테크에서 판매 중인 GRAS 마이크로폰 Array를 구성해서 빔포밍(Beam forming) 기술을 이용해서 소음까지의 거리를 측정하였고 엔진에서 발생하는 음압을 이동하면서 측정할 수 있게 제작하였습니다.







해당 측정을 진행하면서 Challenge가 되는 부분은 아래와 같습니다.

• High Peak Levels (+170dB)
• 고온(High Temperature)



그 외 제작 및 고려 사항은 회사 사내 자료로 아래 홈페이지를 통해 연락 주시면 응답드리겠습니다.



측정에 사용된 마이크로폰은 High Level용으로 감도가 1mV/Pa 로 최대 9V Peak 제품으로 170dB ≒ 6300Pa 의 값을 충분히 측정 가능 합니다.
