고주파 계측 마이크로폰

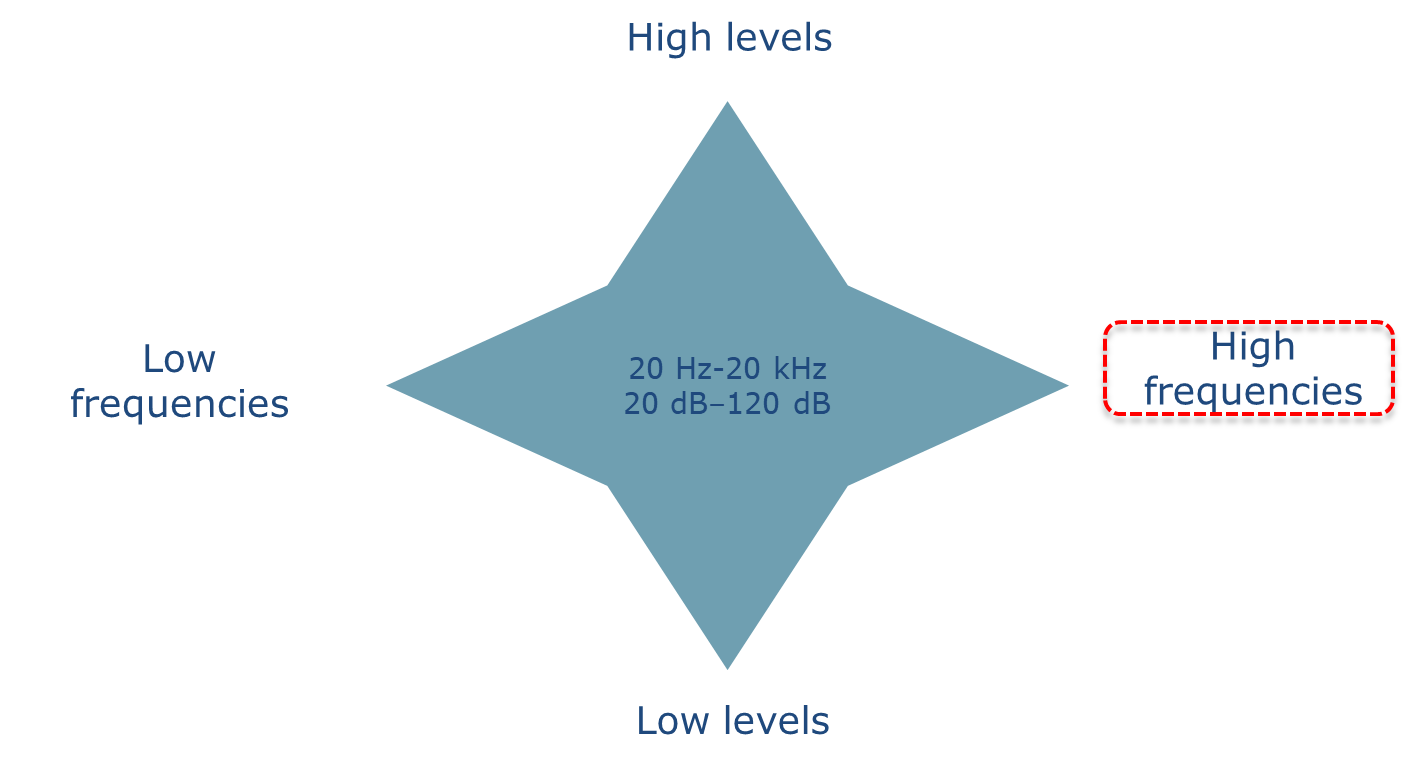

위 그림과 같이 기본적인 마이크로폰의 주파수와 측정 범위는 20~20KHz, 20~120dB 정도 입니다. 고주파(High Frequency) 영역의 측정과 이때 어떠한 마이크로폰을 이용하는 지에 대해 알아보겠습니다.



음향에서 고주파 영역은 일반적으로 10kHz에서 200kHz를 일컽습니다.



고주파 영역의 음압은 위와 같이 회절(Diffraction)이 크게 발생합니다.

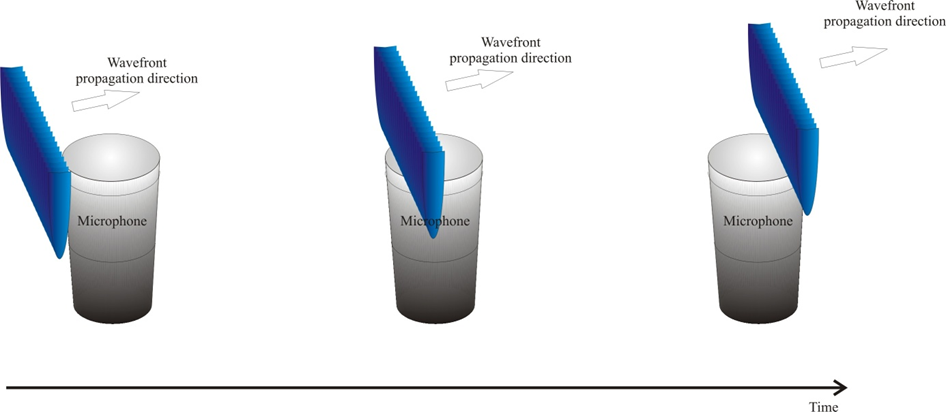

그리고 파장이 짧기 때문에 90도 각도에서 측정할 경우 마이크로폰의 다이아프램(Diaphram)의 직경이 사운드의 파장(Wavelength)보다 클 경우 Cancellation 현상이 발생합니다.





팜테크에서 판매 중인 GRAS 마이크로폰은 해당 문제에 대해 솔루션을 아래와 같이 제공하고 있습니다.

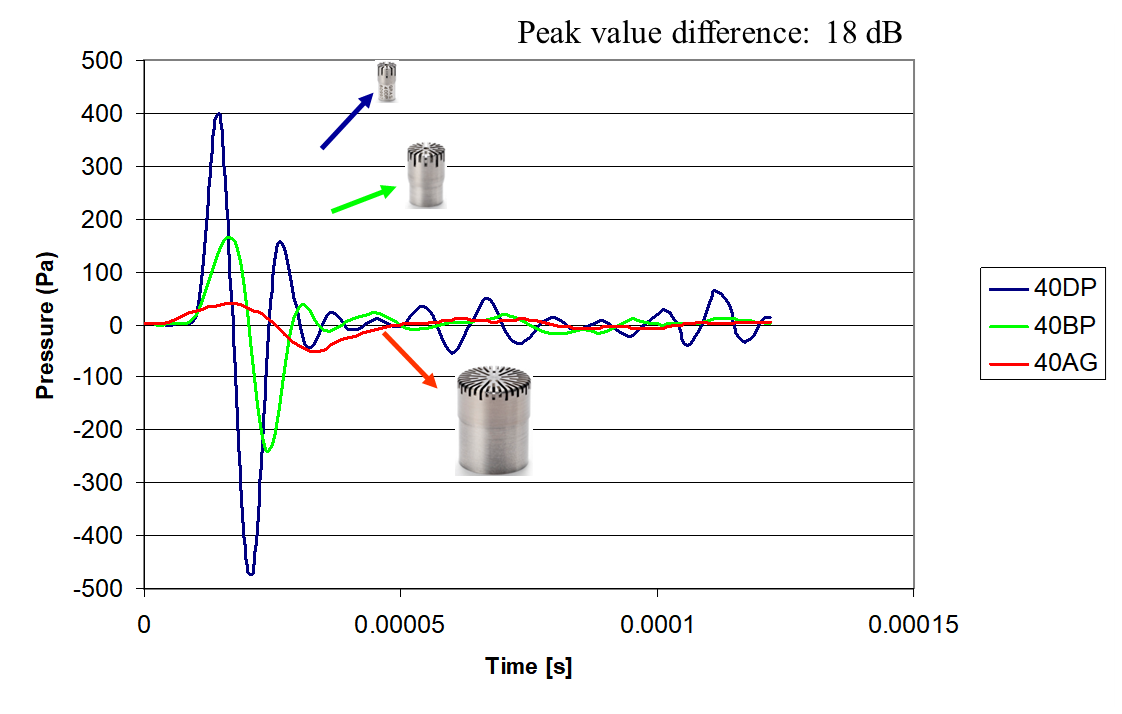

40DP 제품의 경우 0.00005초 이하의 고주파 파형을 캡쳐하고 90도에서도 100000Hz까지 Flat 면을 유지 합니다. 이는 마이크로폰 내부적 구조의 변경을 통해 설계하였습니다. 상세 내용은 아래 홈페이지를 통해 문의 주시면 됩니다.











고주파 계측 마이크로폰 적용 사례

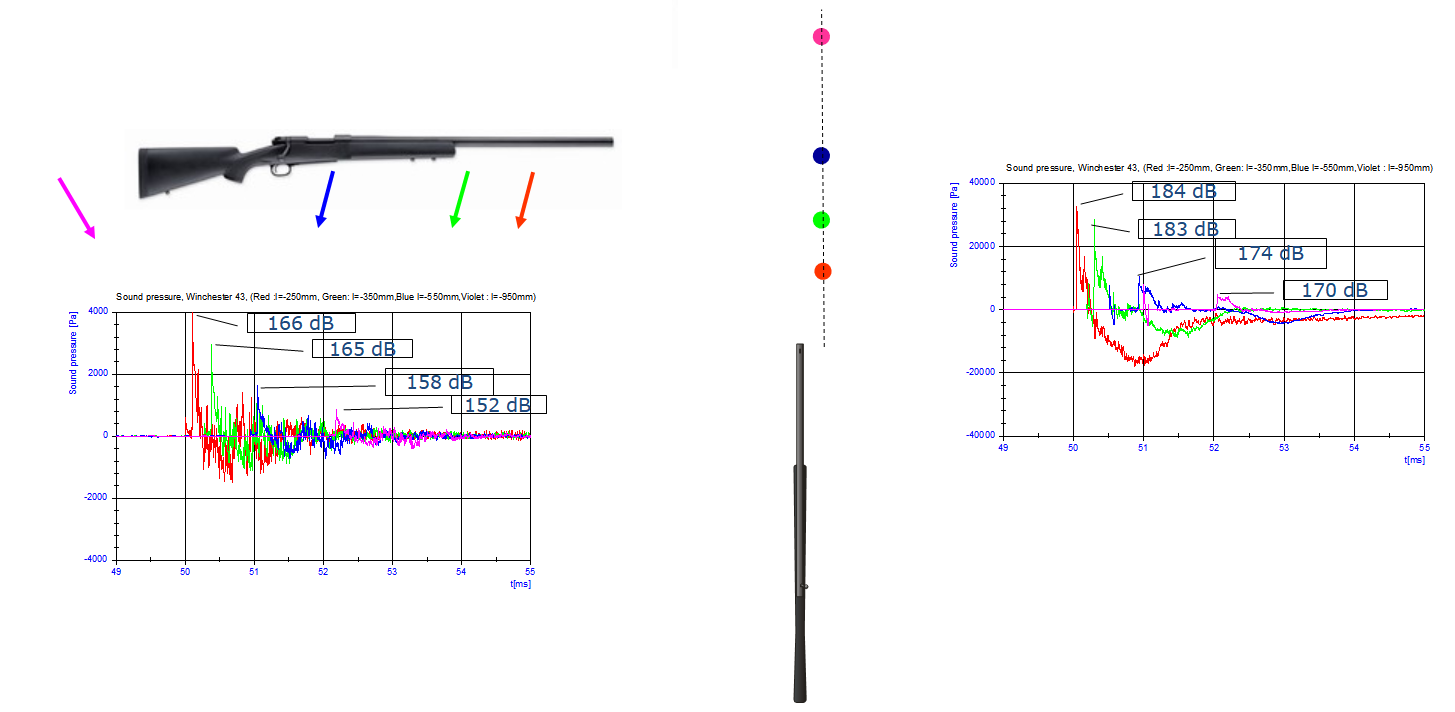

Winchester 모델 43 라이플에 대한 총 발포 시의 음압(Sound Pressure)를 측정하였습니다. 측정은 크게 2가지 방식으로 나줘 졌습니다. 총의 후면에서 발생하는 소음의 계측과 총알(Bullet)이 진행하면서 90도 각도(90degree incident)로 음압을 측정하였습니다.



결과 그래프와 같이 순간적인 음압의 변화가 Pulse와 같이 발생하기 때문에 고주파 계측이 필요 합니다.
