자동차 흡기 장치 구성 및 기능 (Intake System)

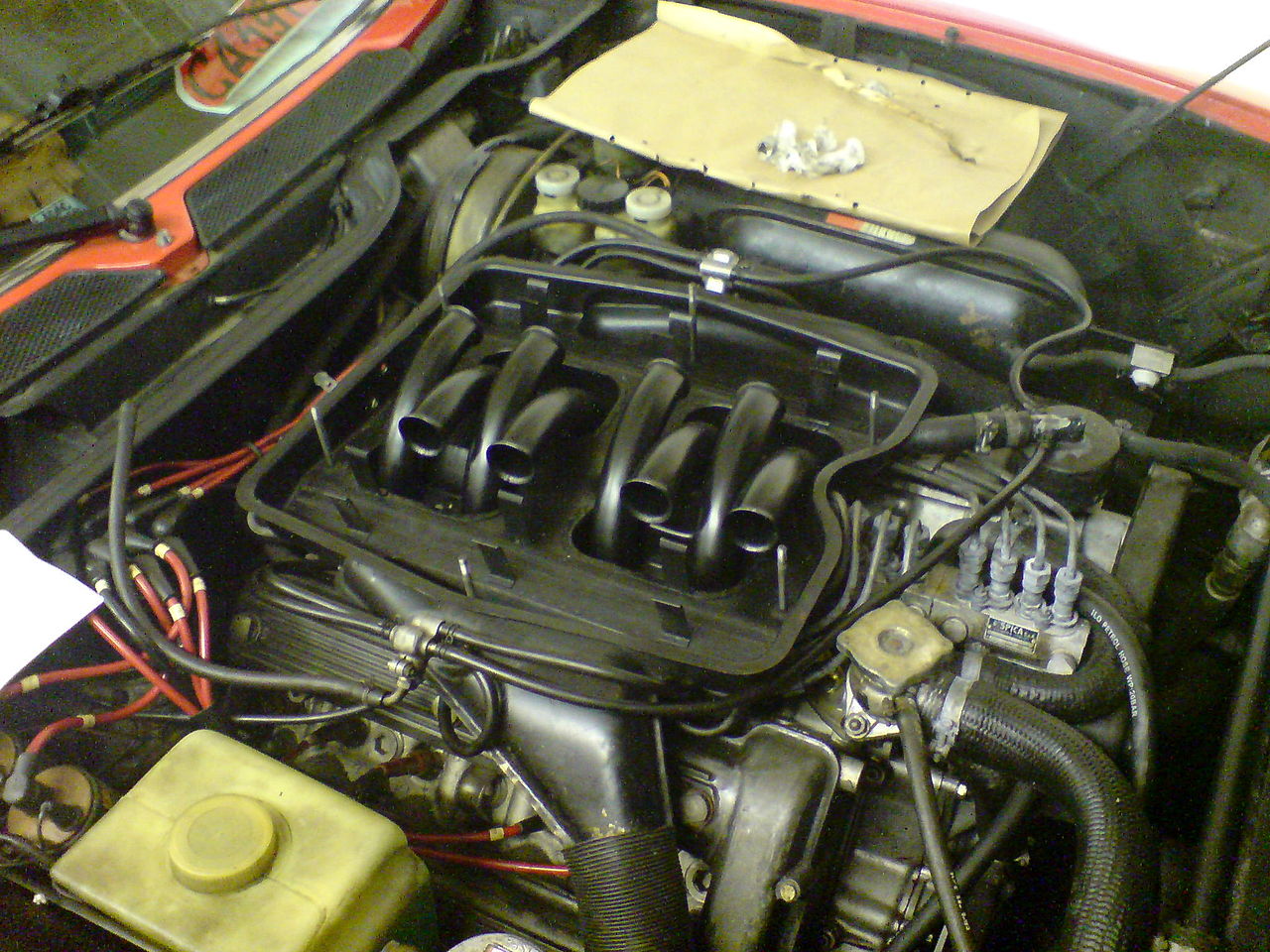

By Torw - Own work, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=5574484

엔진의 4행정 중에 흡기(Intake) 행정에서 실린더(Cylinder)안의 피스톤(Piston)이 내려가면서 흡기 밸브의 관이 열리면서 공기나 혼합 연료를 빨아 들였습니다. 흡기 장치는 흡기 밸브로 공기나 혼합 연료가 들어오는 과정의 장치들을 말합니다. 구성품은 아래와 같습니다.





• 서지탱크(Surge Tank)
• 스로틀 밸브(Throttle valve)
• 에어 덕트(Air duct)
• 흡기구(Air intake)
• 공기 청정기(Air purifier)
• 흡기 매니폴드(Intake manifold)





자동차 흡기 장치 구성 및 기능 : 흡기구(Air intake)

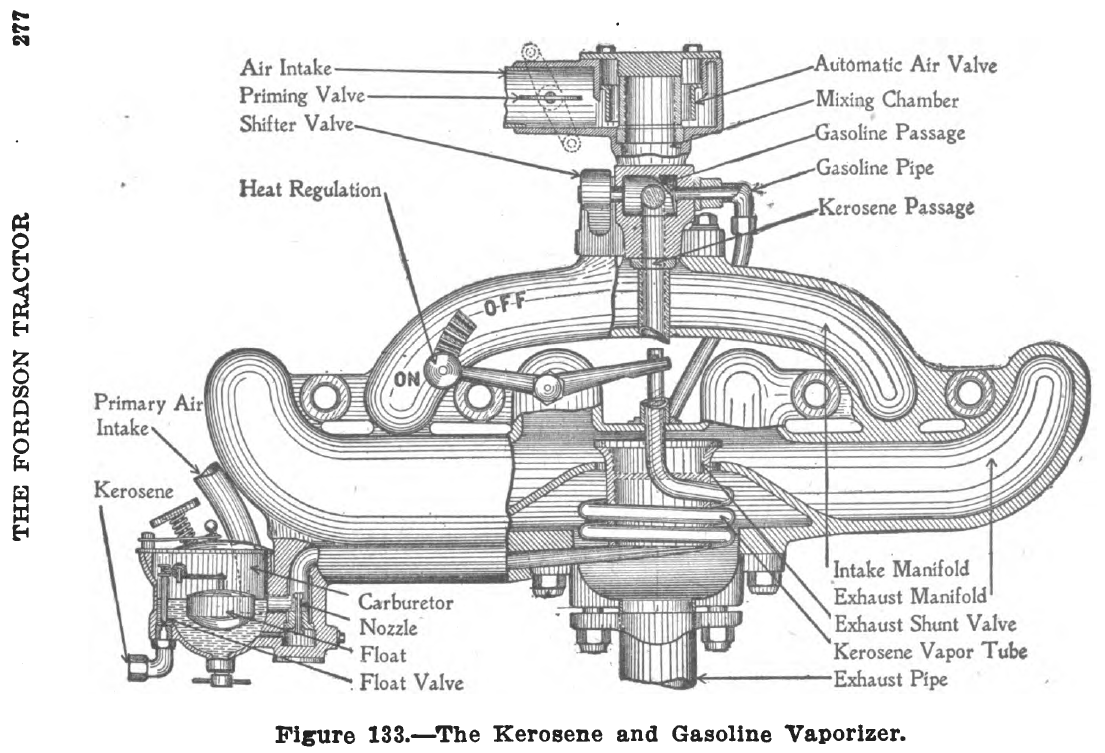

By Harold P. Manly - Manly, Harold P. (1919) The Ford Motor Car and Truck; Fordson Tractor: Their Construction, Care and Operation[1], Chicago, IL, USA: Frederick J. Drake & Co, page 277, Public Domain, https://commons.wikimedia.org/w/index.php?curid=35187702



흡기구는 엔진으로 신선한 공기를 넣어 줍니다. 공기에 분순물이나 물이 들어가지 않도록 구조적으로 배치를 해야 합니다.







자동차 흡기 장치 구성 및 기능 : 공기 청정기(Air Purifier, Filter), 에어 덕트(Air duct)



공기 청정기는 들어온 공기의 이물질을 제거 해줍니다. 흔히 가정에서 사용하는 공기청정기의 필터와 비슷한 제품이 설치되어 있습니다.



공기가 들어가는 길목과 각 모듈간의 사이를 연결하는 것은 에어덕트(Air Duct)로 해줍니다.







자동차 흡기 장치 구성 및 기능 : 스로틀 밸브(Throttle Valve)

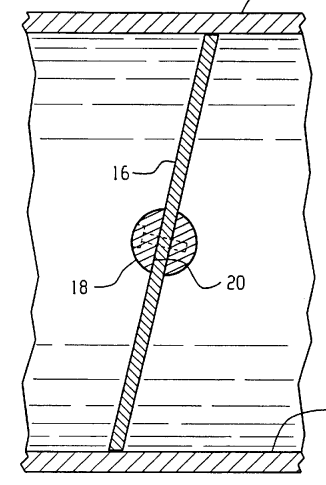

By http://en.wikipedia.org/wiki/Image:USPatent6518683.png

스로틀 밸브는 위 그림처럼 관에 판이 회전운동을 하면서 흡입되는 양을 조절 해줍니다. 조절 속도는 가속 페달에 연결되어 가속을 하게 되면 회전이 빨라져서 엔진으로 공급하는 혼합물의 양이 증가 하게 됩니다.





자동차 흡기 장치 구성 및 기능 : 흡기 매니폴드(Intake manifold)

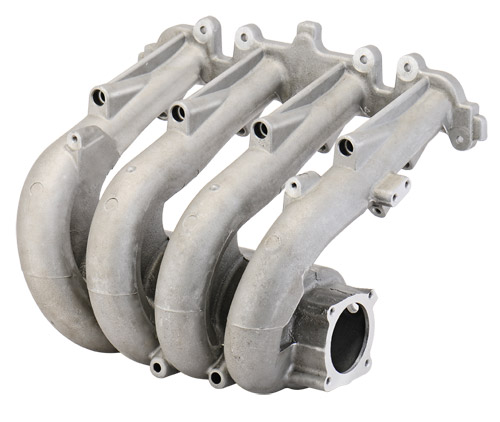

https://upload.wikimedia.org/

엔진의 기통 수에 맞춰서 혼합연료나 공기를 분산시키는 역할을 합니다.





자동차 흡기 장치 구성 및 기능 : 서지탱크(Surge Tank)



서지탱크는 앞서 매니폴더로 분산되기 전에 혼합물이나 공기를 모아놓은 탱크로 급격하게 압력이 변할 때 배출관의 압력 변화를 완하시켜 매니폴더와 흡기 장치를 보호하는 역할을 합니다.
