[진동시험기] 슬립테이블(Slip Table)

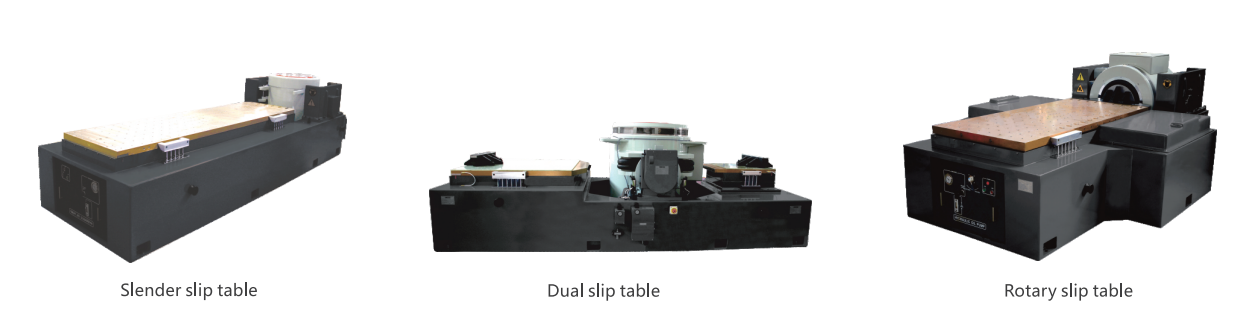

진동 시험기의 슬립테이블은 디자인/구조에 따라 위와 같이 분류 됩니다. 슬립 테이블을 사용하는 목적은 크게 2가지 입니다.



• 시편(DUT)의 사이즈에 맞춰 가진(Vibration)
• 3 축(3 axis) 진동 용이성



진동 시험기의 아마추어 윗 부분의 직경(Diameter) 보다 시편이 큰 경우 Cross axial 스펙에 맞추어 가진을 하기 힘듭니다. 그러므로 시편의 사이즈에 맞춘 슬립 테이블을 사용합니다.



슬립테이블이 없을 경우 시편에 3축 가진 시험을 할 경우 각 각의 축에 대한 지그를 별도로 만들어 진행해야 합니다. 하지만 슬립테이블을 사용할 경우 X, Y 축은 슬립테이블에서 Z축은 아마추어 Insert에 연결하여 진행할 수 있습니다.



팜테크에서 진동 시험기에 따라 사용할 수 있는 슬립테이블이 다양한데 300mm x 300mm 부터 2000mm x 2000mm 이상 까지 다양하게 제공하고 있습니다.











[진동시험기] 슬립테이블의 베어링(Bearing)



진동시험기 슬립테이블은 마찰이 적게 온전하게 진동 힘을 전달 하여야 합니다. 그러기 위해서 베어링이 중요 합니다. 아래는 베어링의 종류에 따른 분류 입니다.





• GT(V Type)





• BT(Hydrostatic Bearing)





• TBT(T shaped Bearing)





GT >> BT >> TBT 순으로 마찰력이 적고 큰 힘을 전달 합니다. 그리고 베어링의 개수가 많아질 수 록 큰 힘 전달에 유리 합니다.



슬립테이블과 베어링의 특성으로 용량에 따라 사용할 수 있는 베어링이 한정 됩니다. 그리고 테이블의 사이즈가 증가함에 따라 Turning 모멘트를 줄이기 위해 무게와 두께가 증가합니다.
